Panel Żaluzjowy Auris Louvre – Pomiar i Dane Techniczne

Panel Żaluzjowy Auris Louvre – Pomiar

H – wysokość całkowita montażu (od 100 do 258cm)

S – szerokość panelu (z możliwością skrócenia)

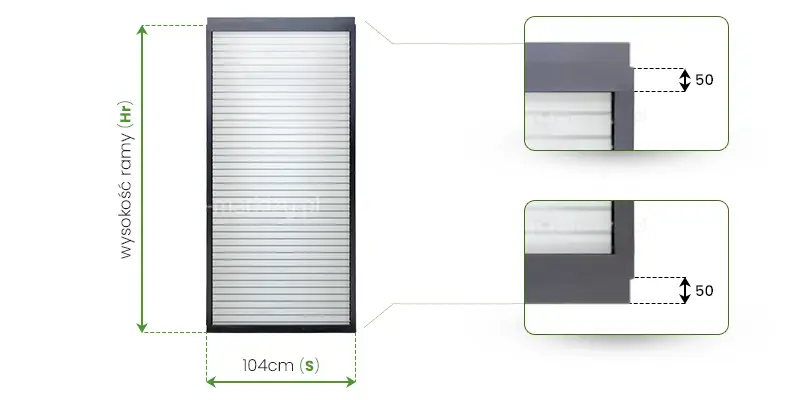

Wymiary panelu żaluzjowego

Profil górny i dolny ramy mają po 50 mm wysokości.

Hr – wysokość ramy (max. 245cm)

Szerokość panelu – skrócenie

Standardowa szerokość ramy panelu (1040 mm) może zostać docięta, a jej wysokość jest w pełni regulowana także przez docięcie profili bocznych.

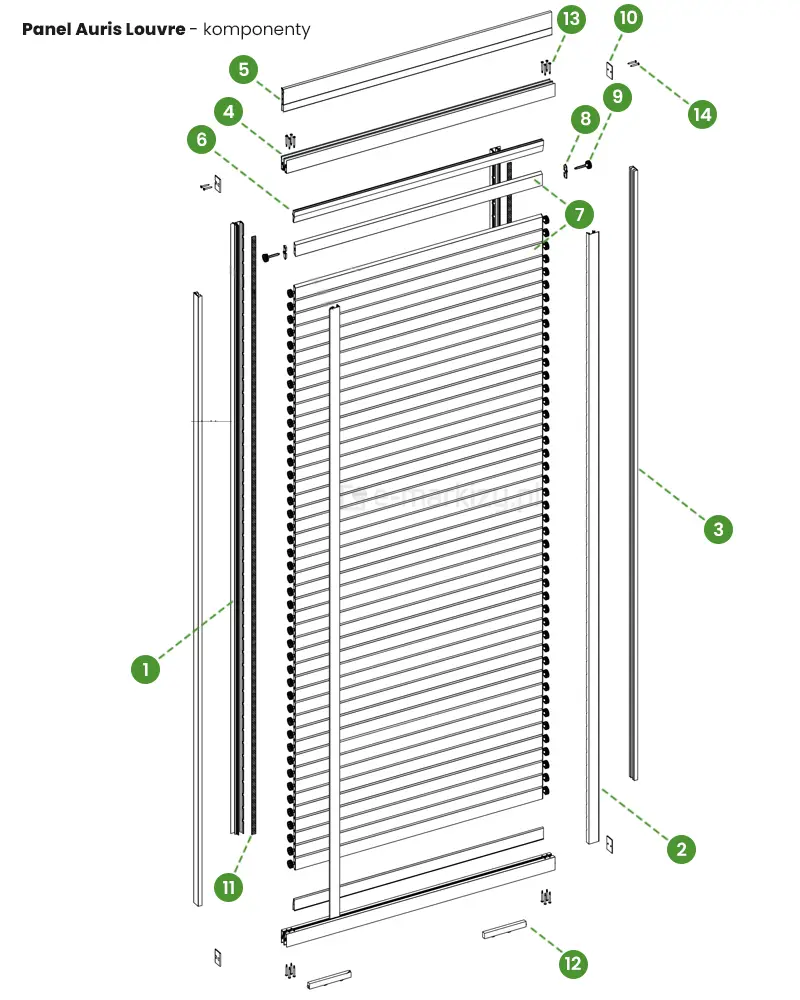

Komponenty przesuwnego panelu żaluzjowego

1. Profil boczny 1
2. Profil boczny 2
3. Profil boczny 3
4. Profil górny/dolny
5. Prowadnica górna
6. Profil oporowy lameli
7. Lamel
8. Zaślepka lameli (lewa/prawa)
9. Mechanizm obrotowy
10. Zaślepka boczna ramy
11. Pas zębaty
12. Wózek jezdny
14. Wkręty 4.2 z łbem stożkowym

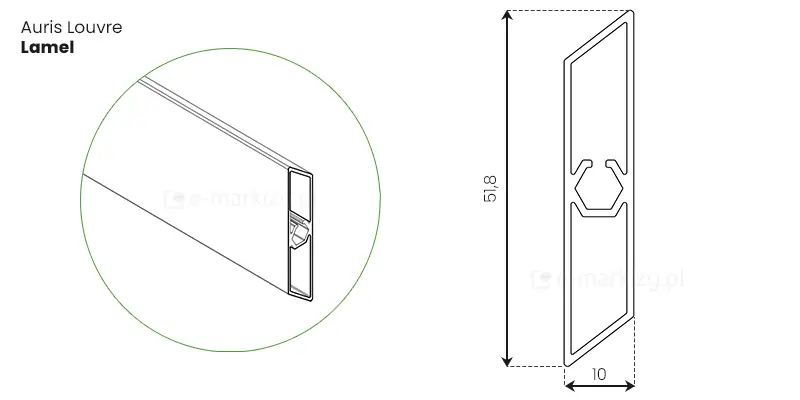

Przekrój lamela obracanego

• 10×51,8mm

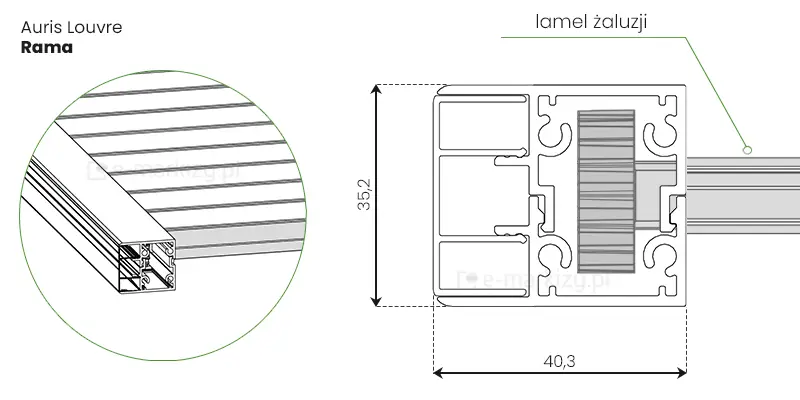

Przekrój ramy panelu

• 40,3×35,2mm

Przekrój boczny – szerokość panelu Auris Louvre

Panel żaluzjowy zajmuje dwukrotnie więcej miejsca niż panel szklany.

• system przesuwny ze stali nierdzewnej
• ilość szyn od 2 do 7

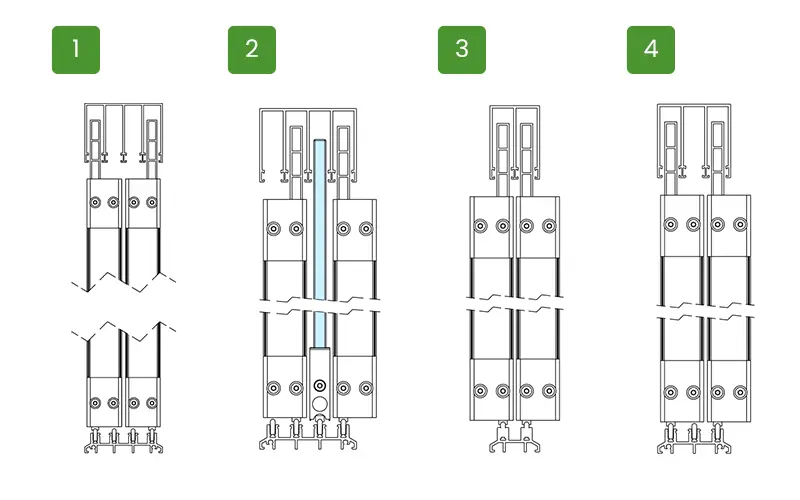

Przykładowe sposoby umiejscowienia paneli na torach

Dzięki dwóm pozycjom zarówno dla systemu rolek, jak i górnej prowadnicy, rama zajmuje szerokość dwóch paneli szklanych Auris. W zależności od preferencji, ramę można umieścić w przedniej lub tylnej szynie, decydując, czy drzwi będą wysunięte do przodu, czy do tyłu.

Uwaga
Podczas montażu drzwi zgodnie z wariantami 2-4, drzwi znajdujące się poza systemem szyn nie mieszczą się pomiędzy profilami U z systemu Auris. W wariancie 1 drzwi mieszczą się pomiędzy profilami U.

Więcej informacji znajduje się na stronie poświęconej montażowi paneli.

Zmierz wysokość, na której będą zamontowane panele żaluzjowe.
Następnie zaokrąglij wynik w dół i znajdź tę wartość (H) w tabeli.

Przykład:
Jeśli zmierzysz 2354 mm, zaokrąglij w dół do 2350 mm.

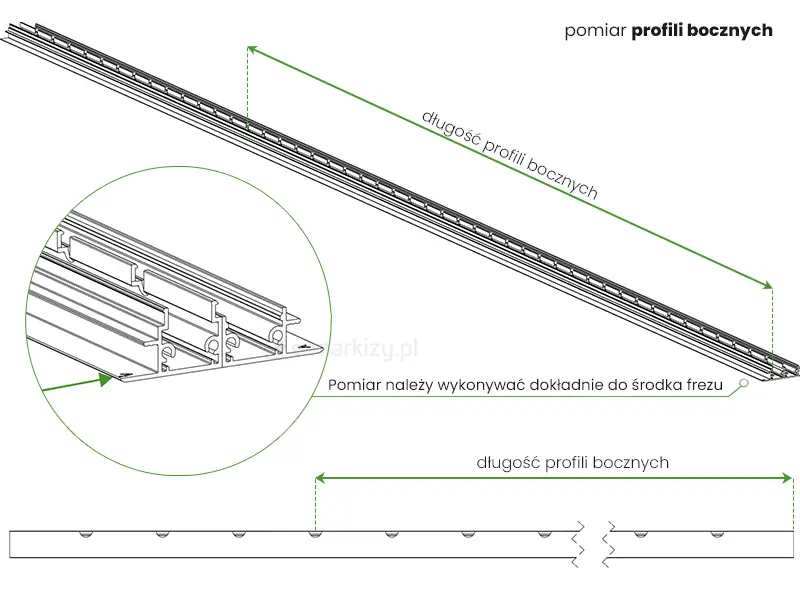

Zmierz długość podaną w kolumnie długość profili bocznych, zaczynając od zaznaczonej strony.

Na rysunku pokazano, że chodzi o długość całego profilu bocznego (prowadnicy).

Uwaga. Ta długość powinna być odmierzona dokładnie do środka frezu (narzędzia tnącego).

Umieść bloczek pomiarowy w rowku, tak aby strzałka była skierowana w stronę krótszego, pozostałego końca profili.

Bloczek jest dopasowany idealnie do rowka i utrzymuje profile razem w odpowiedniej pozycji.

Umieść cały zestaw pod piłą i przetnij jednocześnie profile oraz bloczek pomiarowy w odpowiednim miejscu (na właściwej linii na bloku pomiarowym).

Tę linię zaznaczyłeś wcześniej, korzystając z tabeli przy określaniu wysokości montażu.

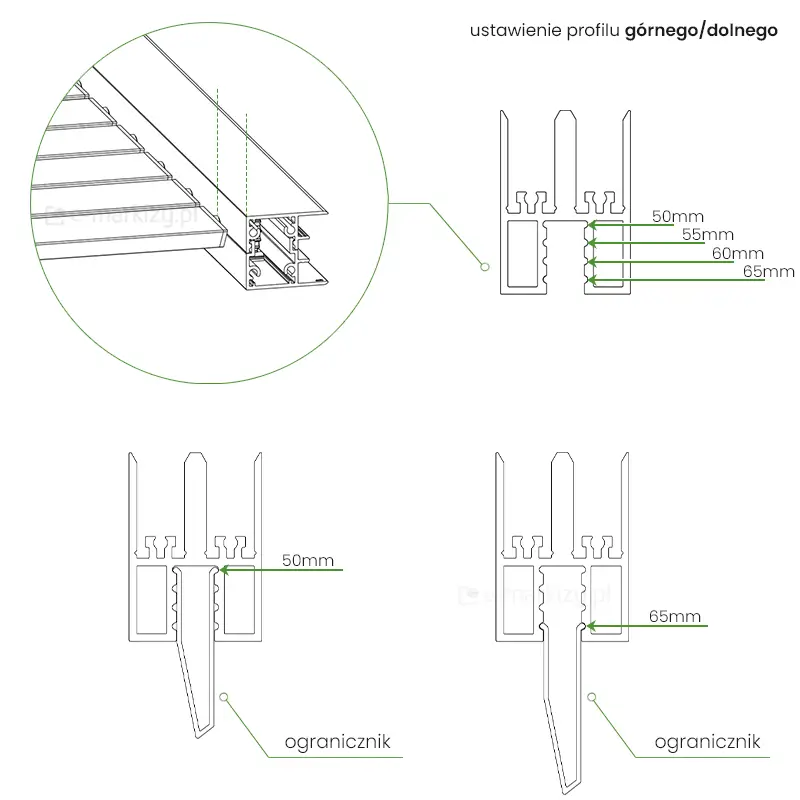

Zmierz odległość od środka pierwszego lamela do zewnętrznej krawędzi ramy po przeciwnej stronie.

Odległość ta może wynosić 50, 55, 60 lub 65 mm.

W zależności od uzyskanego wymiaru należy wybrać odpowiedni rowek w górnym/dolnym profilu.

Wsuń profil ogranicznika w odpowiedni rowek, upewniając się, że jest on ustawiony dokładnie na środku na całej swojej długości.
