Pergola Gloria Przyścienna Pomiar i Dane techniczne
Pergola Gloria Przyścienna Pomiar
Szerokość S = 300cm lub 400cm
Wysięg W = 300cm

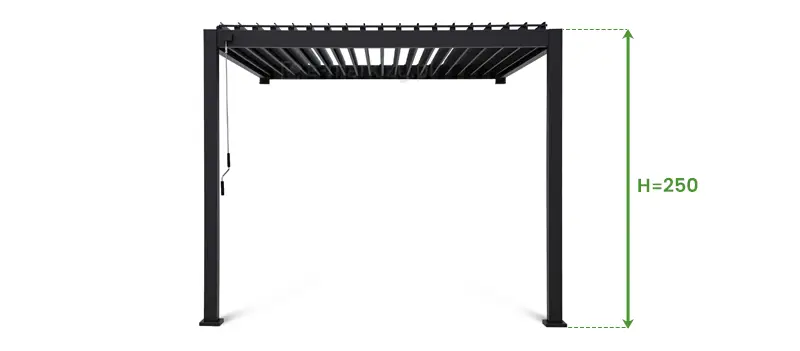

Wysokość pergoli Gloria
Wysokość H = 250cm
Podana wysokość dotyczy konstrukcji, nie obejmuje otwartych piór lameli dachu.
Wysokość z otwartymi lamelami to ~258 cm
Szczegółowe pomiary pergoli przyściennej [mm]

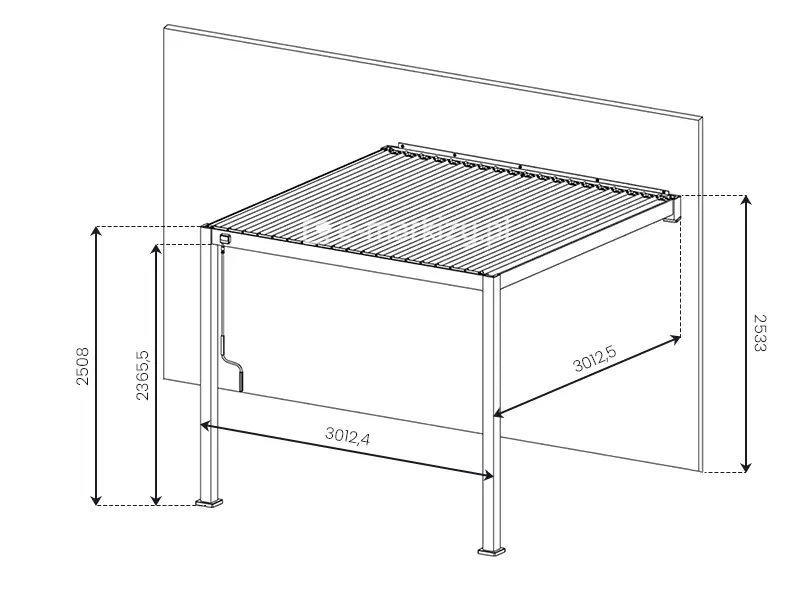

Wymiar 3×3

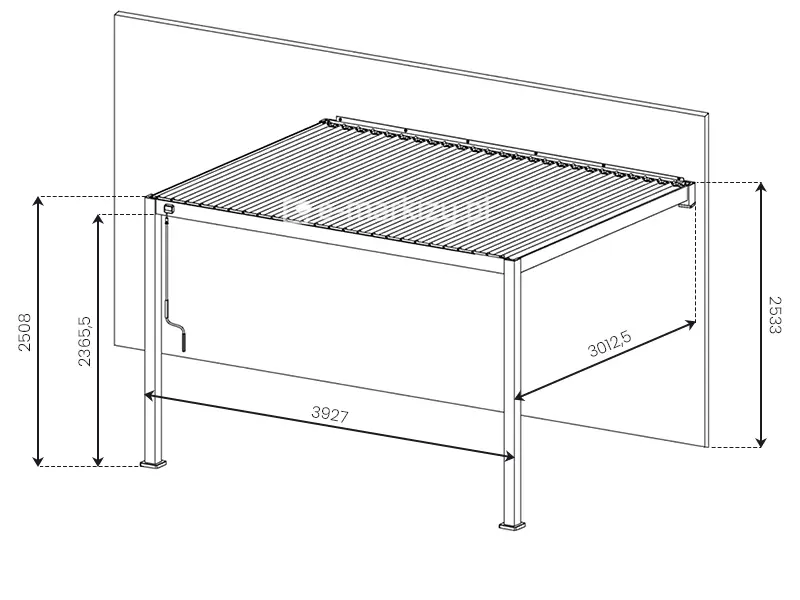

Wymiar 4×3
• Wymiary horyzontalne nie uwzględniają stóp montażowych.
Odpływ wody z dachu pergoli
Pergola posiada wbudowany system rynnowy, który zbiera wodę deszczową z dachu i odprowadza ją przez rynnę przednią do podpór konstrukcji.
Dzięki temu woda nie kapie z krawędzi dachu, a przestrzeń pod pergolą pozostaje sucha i komfortowa.
Podczas montażu należy zachować niewielki spadek (ok. 0,5° – czyli 1 cm na każdy metr długości), co zapewnia sprawne odprowadzanie wody i zapobiega jej gromadzeniu się na zadaszeniu.
Korba do obracania lameli dachowych
Pergola Gloria posiada manualny mechanizm obracania piórami lameli dachowych w zakresie od 0° do 90°.
Pojedynczy panel dachowy – wymiary:
- szerokość: 17,3 cm
- głębokość: 3 cm
- grubość ścianki: 0,8 mm
Belka poprzeczna – wymiary:
- szerokość: 14 cm
- głębokość: 7,5 cm
- grubość ścianki: 1,3 mm
Wymiary podpór
• szerokość: 11,1 cm
• głębokość: 11,1 cm
• grubość ścianki 1,3 mm
Stopa podpory
• podstawa nogi: 17 cm
• rozstaw otworów: 14 cm
• rozstaw śrub mocujących stopę do belki pionowej: 10 cm
