S – szerokość całkowita pergoli
W – wysięg pergoli

300 x 300 x 280 cm
Rzeczywisty wymiar dachu: 290 x 290
(waga pergoli: 121 kg)

400 x 300 x 280 cm
Rzeczywisty wymiar dachu: 290 x 390
(waga pergoli: 149 kg)

400 x 400 x 280 cm
Rzeczywisty wymiar dachu: 389 x 389
(waga pergoli: 179 kg)

580 x 300 x 280 cm
Rzeczywisty wymiar dachu: 572 x 290

580 x 400 x 280 cm
Rzeczywisty wymiar dachu: 572 x 389

H – wysokość całkowita pergoli
H1 – wysokość po odjęciu dachu pergoli
Standardowa wysokość pergoli to H=280cm. Pergolę możemy obniżyć na dowolną wysokość za dodatkową opłatą.

Lamele bez możliwości zsuwania.
Belka aluminiowa 120 x 100 x 2,0 mm.
Słupy aluminiowe 100 x 100 x 1,6 mm.
Lamele aluminiowe 145 x 23 x 1,14 mm.
Wysokość kolumn 2800 mm.

H – wysokość całkowita pergoli
H1 – wysokość po odjęciu dachu pergoli
Standardowa wysokość pergoli to H=280cm. Pergolę możemy obniżyć na dowolną wysokość za dodatkową opłatą.

Sposób odprowadzania wody z pergoli
Pergola chroni przed deszczem. Standardowo wyposażona jest w system odprowadzania wody. Odpływa ona systemem rynien do przednich podpór. Rynny umiejscowione są na całym obwodzie oraz
wewnątrz pergoli. Dopuszczalne są pewne skroplenia wody w zależności od warunków atmosferycznych.

Kolor Konstrukcji Pergoli
W tym modelu, możemy wybrać tylko jeden kolor konstrukcji, czyli czarny grafitowy (RAL 9011). Na kolor konstrukcji składają się min. wszystkie elementy nośne pergoli.

Wystawanie lameli poza krawędź pergoli

Przy pełnym kącie otwarcia lamele wystają poza krawędź pergoli

1. Otwarty lamel
L=7-8 cm

Film z Montażu Pergoli:

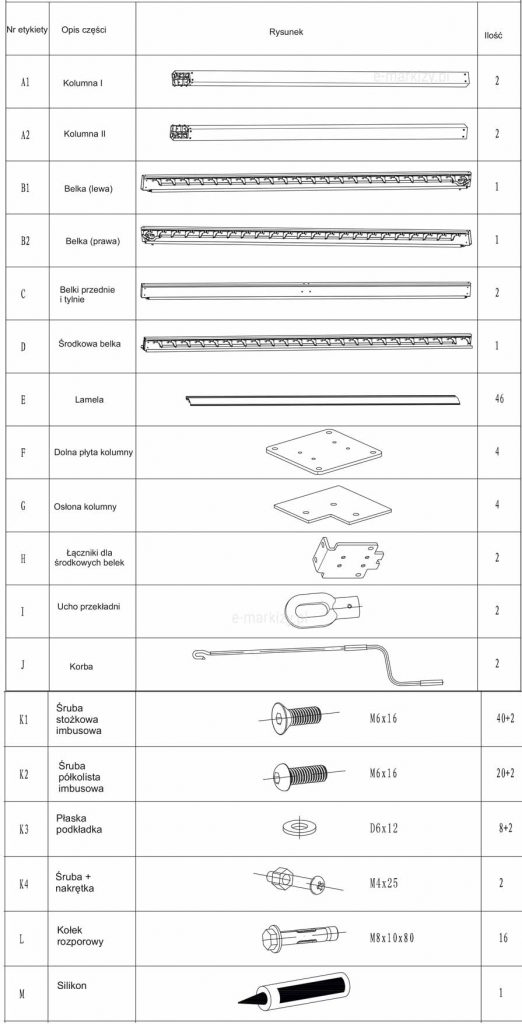

Komponenty pergoli:

Kolumna I
Kolumna II
Belka (lewa)
Belka (prawa)
Belki przednie i tylnie
Środkowa belka
Lamela
Dolna płyta kolumny
Osłona kolumny
Łączniki dla środkowych belek
Ucho przekładni
Korba
Śruba stożkowa imbusowa
Płaska podkładka
Śruba + nakrętka
Kołek
rozporowy
Silikon

1. Zamontuj dolną płytę F na kolumnie A1 / A2, i dokręć śrubę K1. W pokazany sposób zamocuj śruby przy wszystkich 4-ech kolumnach.

2. Dopasuj łącznik H6 na jednej ze stron środkowej belki D, a następnie dokręć śrubę K; później wykonaj to samo na drugiej stronie belki D.

3. Zamocuj ucho przekładni przy napędzie przekładni zębatej na belce B1 używając śrubę i nakrętkę K4. Wykonaj to samo na belce B2.4. Zamocuj kolumny i belki jak pokazano na rysunku i zwróć szczególną uwagę, aby odpływy kolumn były skierowane w tą samą stronę.

4. Zamocuj kolumny i belki jak pokazano na rysunku i zwróć szczególną uwagę, aby odpływy kolumn były skierowane w tą samą stronę.

5. Umieść w odpowiedni sposób belkę C (przód/tył) na łącznikach narożnych w kolumnach i skręć śrubami K1.

6. Umieść w pokazany sposób obie belki B1/B2 (lewo/prawo) przy łącznikach narożnych w kolumnie po czym skręć je śrubami K1.

7. Umieść ostatnią belkę C (przód/tył) w łącznikach narożnych w kolumnach i skręć śrubami K1.

8. Zamocuj wszystkie 4 osłony kolumn w pokazany sposób na łącznikach narożnych kolumn i belek. Do skręcenia użyj śrub K2.

9. Do zamocowanych kolumn przytwierdź belkę środkową

10. Przymocuj kolumny do podłoża za pomocą śrub rozporowych L lub w inny wcześniej przygotowany sposób

11. Uszczelnij wszystkie łączenia kolumn z belkami za pomocą silikonu. Poprowadź również silikon wokół otworu odpływu.

12. Ułóż lamelę E na tylnej części uchwytu lamel po obu stronach belek a następnie ją dociśnij aż lamela odpowiednio wskoczy w zatrzask mocowania. W taki sam sposób zamocuj pozostałe lamele.

13. Załóż korbę ręczną J i obróć nią sprawdzając czy lamele odpowiednio się zamykają i otwierają. Sprawdź czy cała konstrukcja została odpowiednio złożona i czy wszystkie śruby są dokręcone.

Opcjonalnie:
1. Przymocuj złącze drenażowe P do rowka kolumnowego
2. Przymocuj dolną płytę F do kolumny A1/A3 za pomocą śrub K1

3. Przymocuj dolną płytę F i Q do kolumn A1, A3 za pomocą śrub K1

4. Przymocuj złącze do belki środkowej D1/D2 za pomocą śrub K1
5. Włóż ucho przekładni do wału napędowego i przymocuj go za pomocą śruby z nakrętką K4
6. Umieść kolumnę jak przedstawiono na dolnym rysunku

7. Włóż belkę B1 do kolumny A1 i przymocuj ją za pomocą śrub K1

8. Włóż belkę C1 do kolumn A1, A3 i przymocuj ją śrubami K1
9. Przymocuj kolumny do belek za pomocą śrub K1 jak na dolnym rysunku

10 . Przymocuj osłonę G do kolumn oraz belek śrubami 2 jak na górnym rysunku
11. Przymocuj osłonę O do kolumn oraz belek śrubami K1 i K2 jak na dolnym rysunku

12 . Wyreguluj położenie kolumn, a by zachować je prostopadle do podłoża. Szerokość górnej części kolumn powinna być mierzona zgodnie z szerokością dolnej części każdej z dwóch kolumn. Następnie zaznacz 24 otwory w ziemi, które powinny odpowiadać otworom w dolnej płycie

13 . Wiertarką wywiercić w ziemi 24 otwory o wymiarach 10×80

Głębokość wiercenia: ∅10×80, Ilość wierceń: 24

14. Przymocuj kolumny do podłoża za pomocą kołków rozporowych L oraz podkładek K5

15 Uszczelnij za pomocą silikonu M wszystkie łączenia kolumn z belkami. Poprowadź silikon również wokół otworu odpływu
16 . Umieść belki środkowe D1/D2 na przednich oraz tylnich belkach C1/C2

17. Ułóż lamelę E na tylnej części uchwytu lamel po obu stronach belek a następnie ją dociśnij aż lamela odpowiednio wskoczy w zatrzask mocowania. W taki sam sposób zamocuj pozostałe lamele.

Zainstaluj pierwsze dwie lamele pomiędzy belkami

18. Dopasuj i zamocuj otwór pod belkami D 1/D2 za po mocą śrub K2 oraz podkładek K3. Następnie wyrównaj i przymocuj otwory w C1/C2

Zainstaluj po kolei pozostałe żaluzje

Jeżeli otwory nie są wyrównane jak na rysunku, konieczna będzie ich regulacja:
Włóż śrubokręt prosty w pozycji 1 i przesuń wspornik żaluzji zgodnie z kierunkiem 2, aby otwory były koncentryczne
Po wyregulowaniu otwory są koncentryczne

19. Włóż plastikowe zatyczki N w otwory na końcach lamel

20. Załóż korbę ręczną J i obróć nią sprawdzając czy lamele odpowiednio się zamykają i otwierają. Sprawdź czy cała konstrukcja została odpowiednio złożona i czy śruby są dokręcone.

Obsługa narożników instalacji (opcjonalnie):
Wyrównaj podporę narożnika R z dolną krawędzią belki B1, przymocuj za pomocą śrub S , zainstaluj po kolei pozostałe podpory narożników
