Pergola Wolnostojąca SB450 – Pomiar i Dane Techniczne

Pergola Wolnostojąca SB450 – Pomiar

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

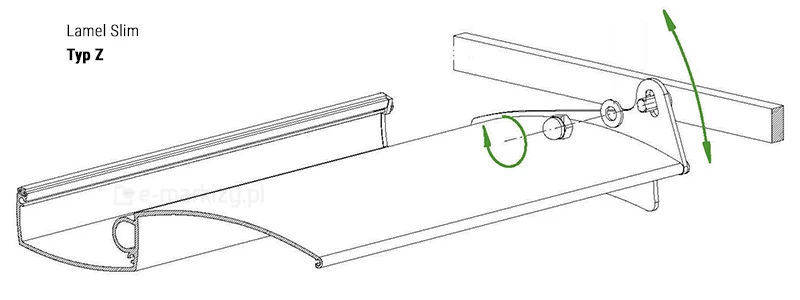

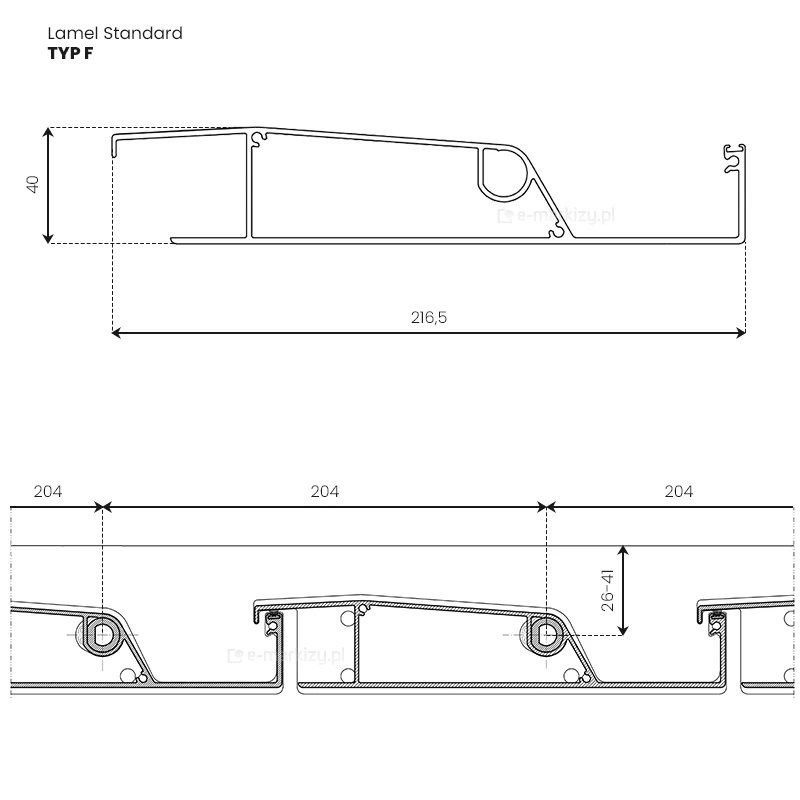

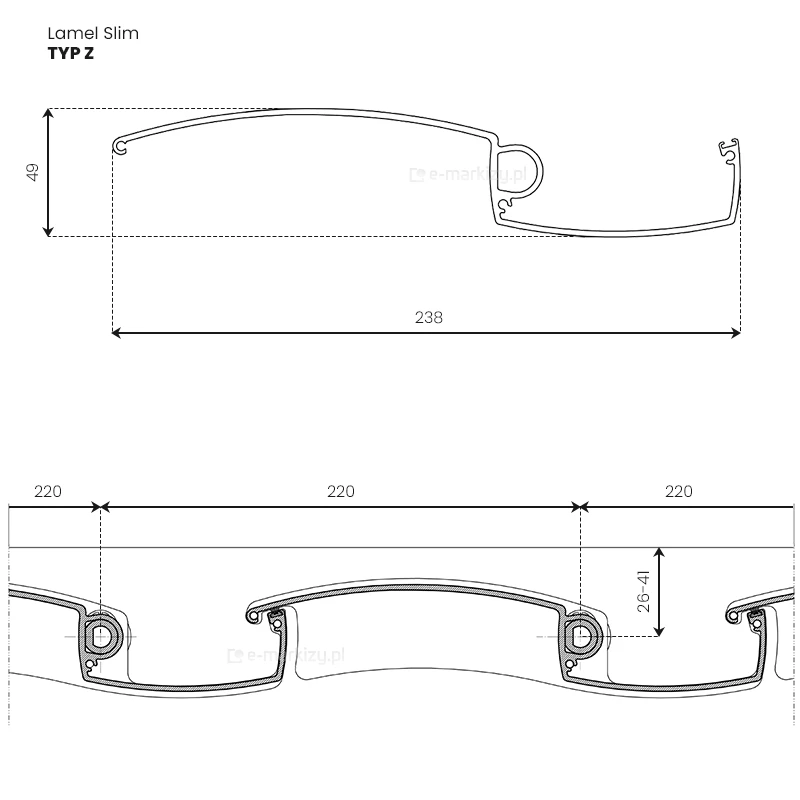

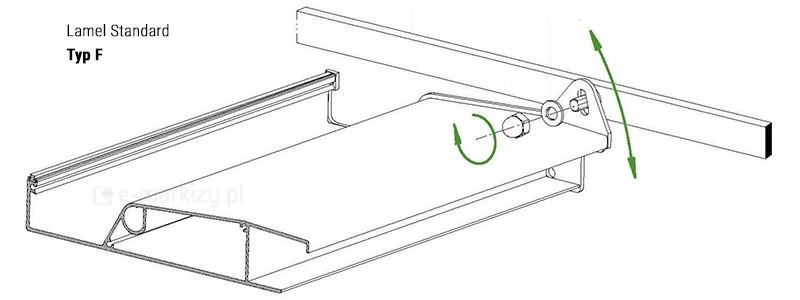

W zależności od zastosowananych lameli, rozmieszczone są one co 20,4cm lub co 22cm, aby zapewnić zamkniętemu dachowi wodoszczelność

Wysokość pergoli

Wysokość w świetle standard H1=280cm
Wysokość całkowita (wraz z otwartymi lamelami) HL=311cm
Wysokość konstrukcji stałej H=299cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

Szczegóły pomiaru pergoli wolnostojącej

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

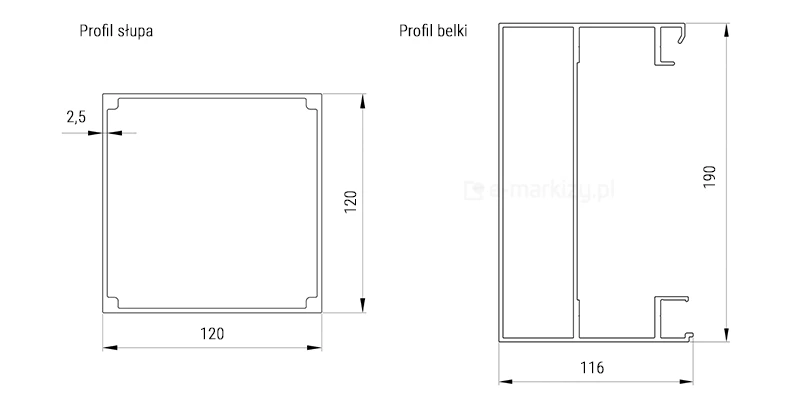

PERGOLA SB450 – Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej

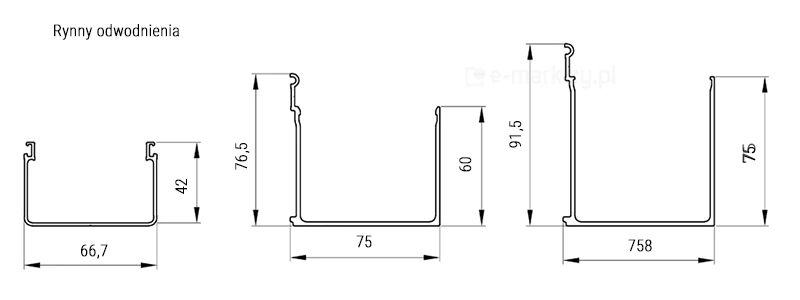

Przekroje rynien odpływowych

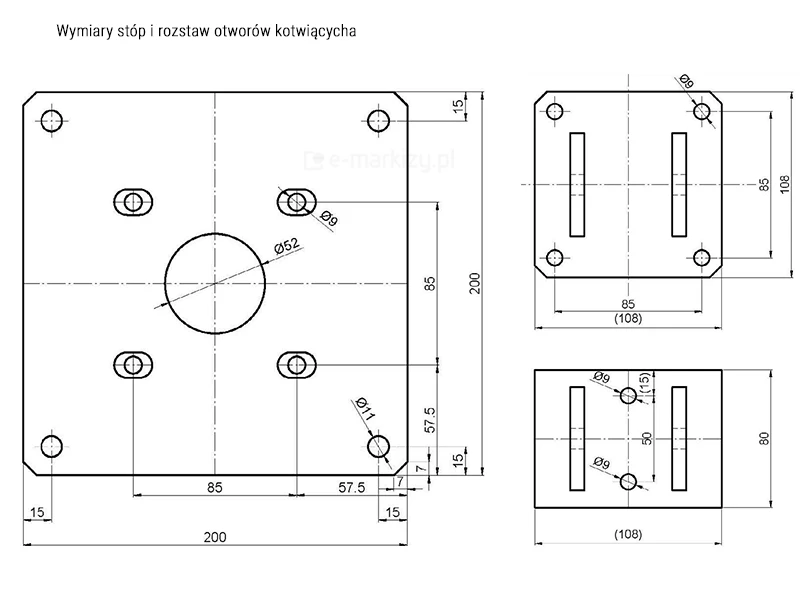

Wymiary stóp i otworów kotwiących
