Poniżej jeden z przykładów Pomiar F żaluzje fasadowe

C80 Z90

wariant 6

Montaż we wnęce na oknie narożnym


Pomiar F żaluzje fasadowe C80 Z90

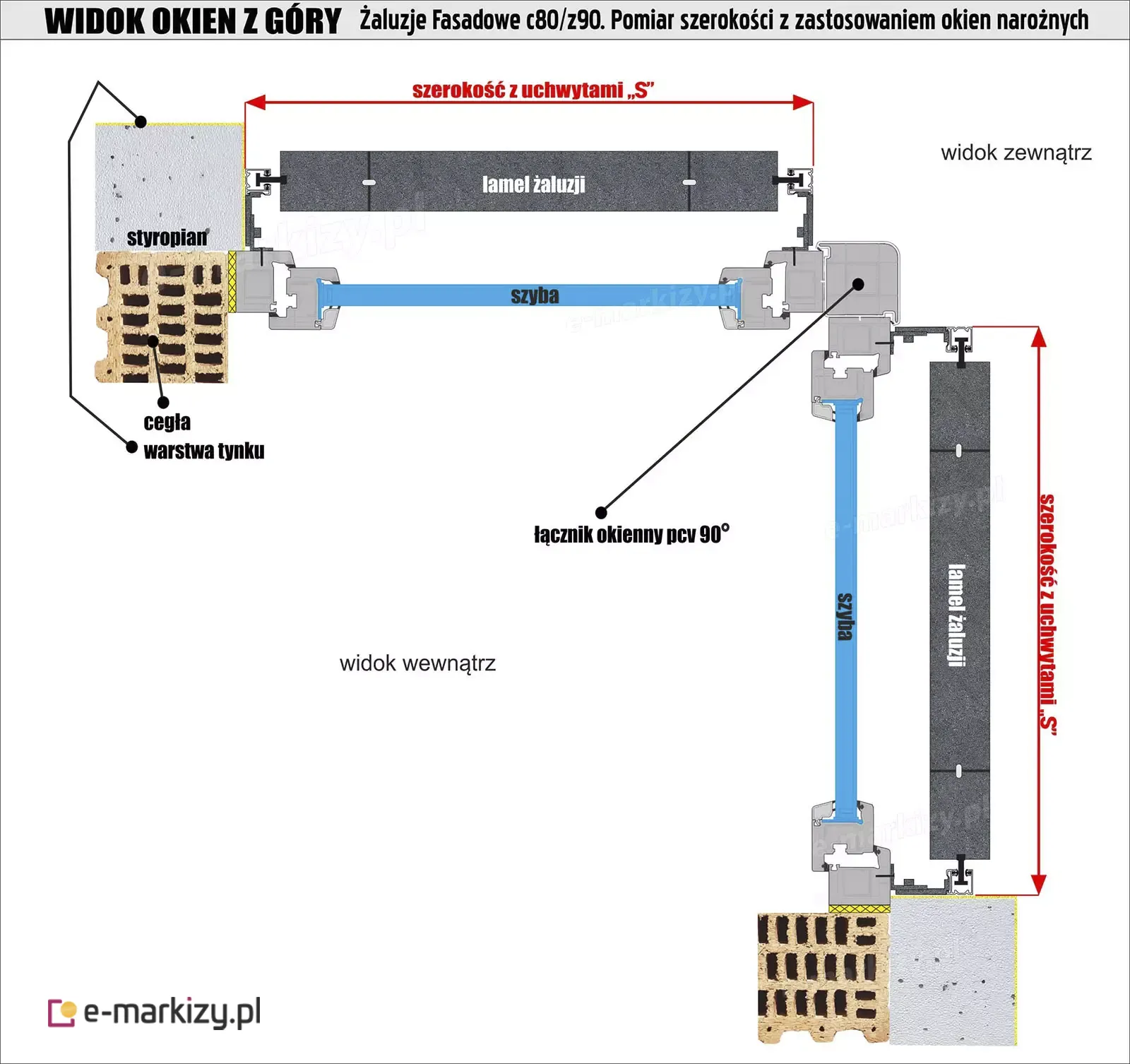

Montaż na oknie narożnym – pomiar szerokości

Pomiar szerokości żaluzji przy montażu we wnęce okna. Montaż narożnikowy z zastosowaniem zabudowanej blachy osłonowej.


Żaluzja z prowadnicami – pomiar wysokości

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej od czoła. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są na warstwie ocieplenia (np.1-2cm). Do zamówienia podajemy wymiar H

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem niezabudowanej blachy osłonowej od czoła i z góry TYP3. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są bezpośrednio do nadproża (lub poszerzenia okna). Do zamówienia podajemy wymiar H.

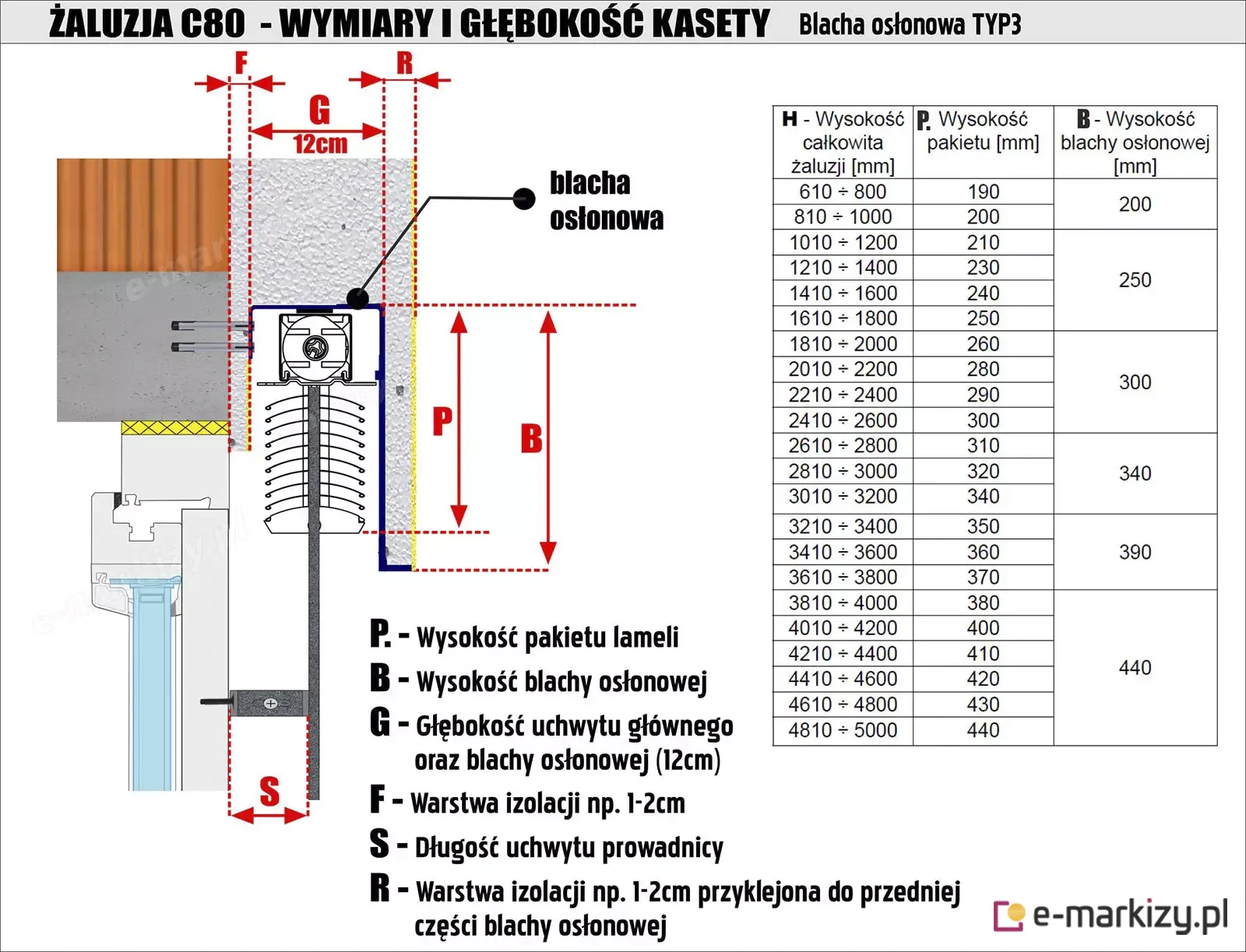

Żaluzja c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej


Żaluzja z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowe

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (14cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej


Żaluzja z90 – wymiar i głębokość kasety

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
S – Długość uchwytu prowadnicy
