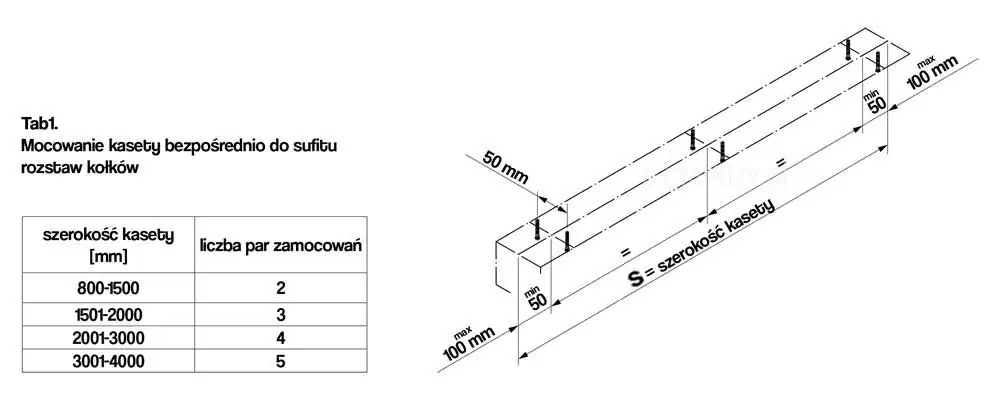

Sposób mocowania kasety refleksola w przypadku wyboru prowadnic niesamonośnych tj. GC30 i GC30R. W standardzie, otrzymują Państwo klip montażowy tj. uchwyt kasety, dedykowany do montażu ściennego. Istnieje również możliwość przykręcania kasety bezpośrednio do sufitu, poprzez jej przewiercenie.

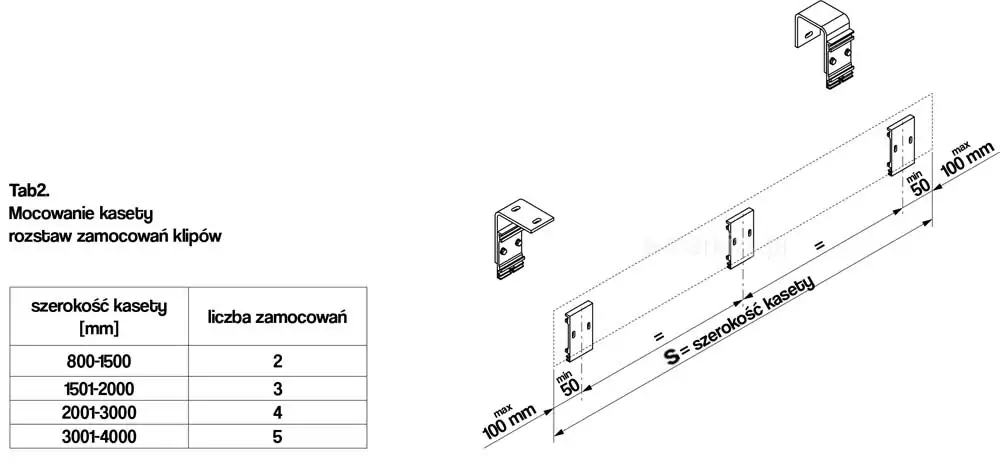

Sposób mocowania kasety w przypadku wyboru prowadnic niesamonośnych tj. GC30 i GC30R. W standardzie, otrzymują Państwo klip montażowy tj. uchwyt kasety, dedykowany do montażu ściennego. Istnieje również możliwość, przykręcania kasety bezpośrednio do sufitu, poprzez jej przewiercenie. Uchwyt ścienny dystansujący i sufitowy można domówić dodatkowo, zaznaczając te opcje w uwagach do zamówienia.

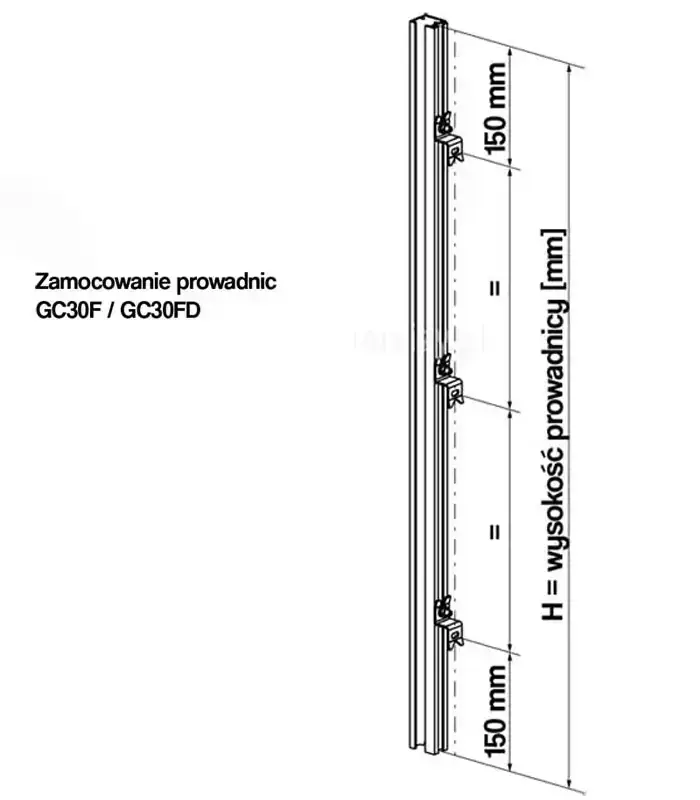

Sposób mocowania prowadnicy samonośnej GC30F. Należny pamiętać, że ilość otrzymanych w komplecie klipów montażowych zależna jest od wysokości prowadnicy.

Uchwyty Samonośne Refleksola

A – Zakres regulacji 39-45mm
B – Zakres regulacji 46-52mm

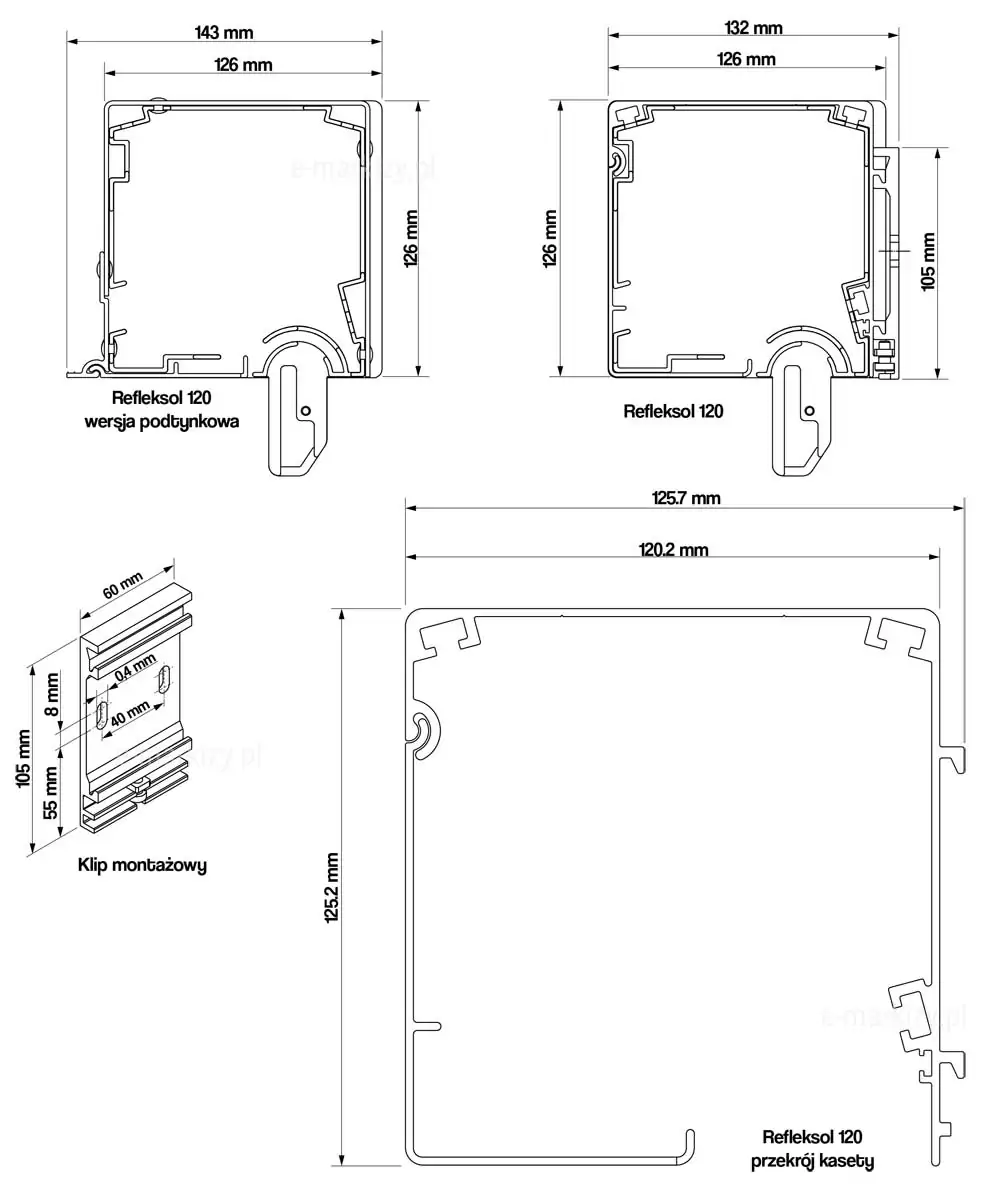

Klip montażowy 22m

dedykowany dla prowadnicy GC30F

Belka przeciwwietrzna – maksymalne wymiary

Profil przeciwwietrzny zabezpiecza roletę przed podmuchami wiatru i stabilizuje położenie tkaniny. W zależności od wysokości refleksola, można zastosować jeden lub dwa profile, tak, by tkanina pozostawała w ciągłym naprężeniu. Maksymalna szerokość profila ograniczona jest do 300cm (w zależności od modelu).

Sposób montażu podwójnej belki antywind

Belka przeciwwietrzna – montaż podwójnej belki polega na obróceniu suwaków względem siebie o 108 stopni w prowadnicy GC30 umożliwiając belce dolnej przeciwwietrznej na ominięcie blokady andywind.

1- suwak belki antywind górny
2- suwak belki antywind dolny
3- prowadnica
4- blokada antywind
5- belka przeciwwietrzna (antywind)

Refleksol 120 Selt

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta wykonana z aluminium ekstrudowanego,
– Dostęp do rewizji z przodu kasety,
– Opcja tworzenia modułów,
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe
– Dla zabudowy wewnętrznej – możliwe dodatkowo belka dolna fi 35 lub FG42
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości wyrobu do 3 m)
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku

– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM71319

PARAMETRY TECHNICZNE REFLEKSOL R120

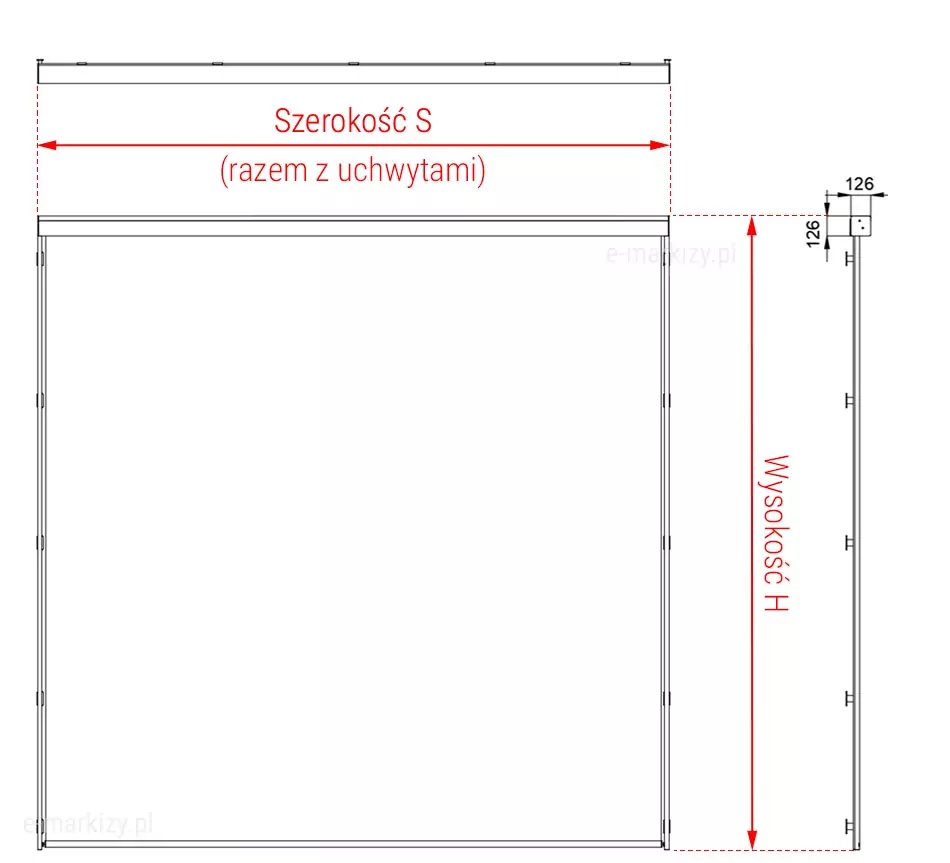

Szerokość maksymalna: 4 m (listwowa), 3,5m (linkowa)
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 16 m2, (listwowa), 10,5 m2 (linkowa)
Średnica rury nawojowej: 78mm

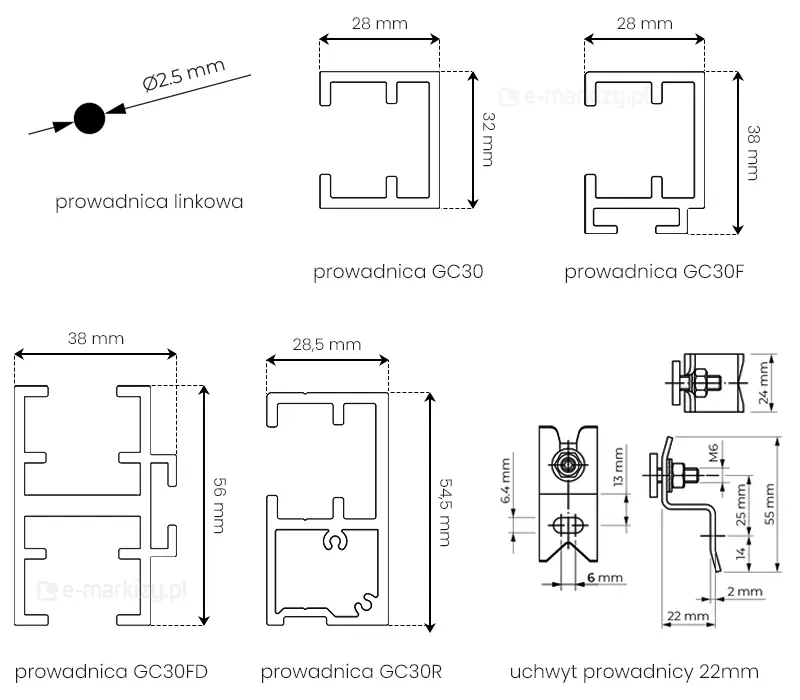

Prowadnice: Listwowe: GGC30; GC30F; GC30R; GC30FD; linkowa – nierdzewna fi 2,5 mm

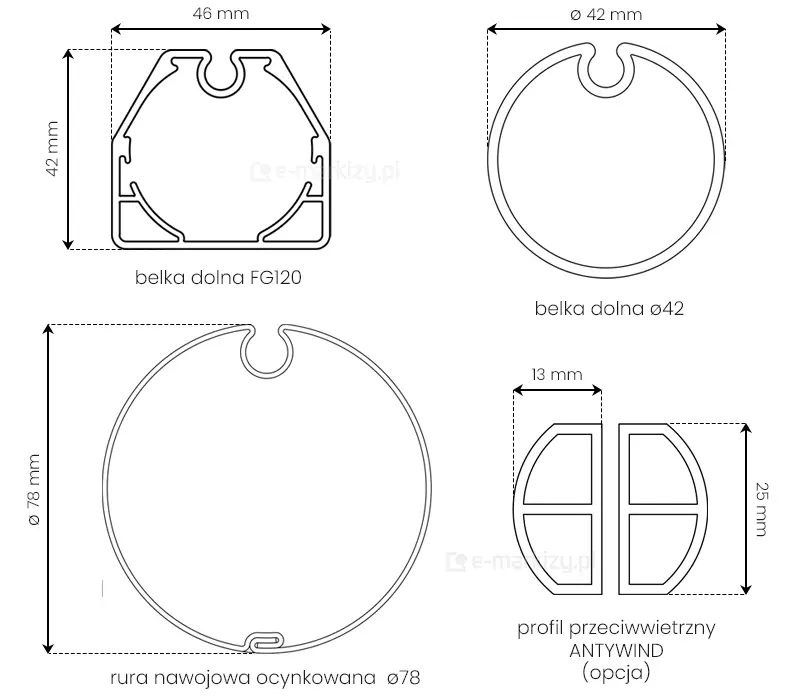

Belka dolna: Φ42 lub FG120 (zewnętrzne lub wewnętrzne), Φ35 lub FG42 (tylko wewnętrzne)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 49 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 81 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
