Wymiarowanie refleksola XL zewnętrznego:
S=Szerokość refleksola do 300cm
H=Wysokość systemu do 300cm
Wymiarowanie refleksola XL wewnętrznego:
S=Szerokość refleksola do 400cm
H=Wysokość systemu do 400cm
Masz pytania? Potrzebujesz pomocy?Zadzwoń +48 518 075 074

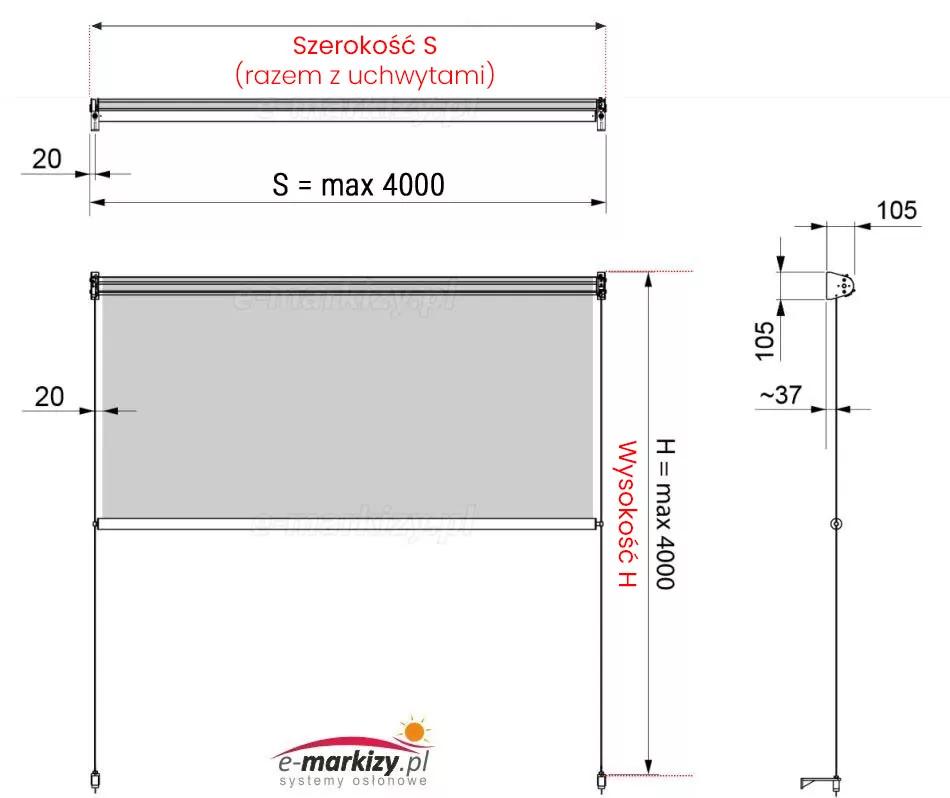

Refleksol XL – Pomiar – Jak mierzyć?
Pomiar refleksola XL z prowadnicami linkowymi
Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 400cm
Wysokość H – jest to wysokość całkowita – do 400cm
Refleksol XL – Dane Techniczne
Zobacz sposoby montażu refleksola
Refleksol XL– Komponenty
– rura nawojowa z tkaniną
– uchwyt ścienno-sufitowy
– belka dolna,
– prowadnica linkowa
– napinacz linki
Wersje refleksola z prowadnicami linkowymi posiadają różne komponenty w zależności do sposobu montażu (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.
Mocowanie linki do uchwytu ścienno-sufitowego
– Uchwyt sufitowo-ścienny
– tulejka mocowania linki
– wspornik linki
– linka stalowa 2,5mm
– wkręt

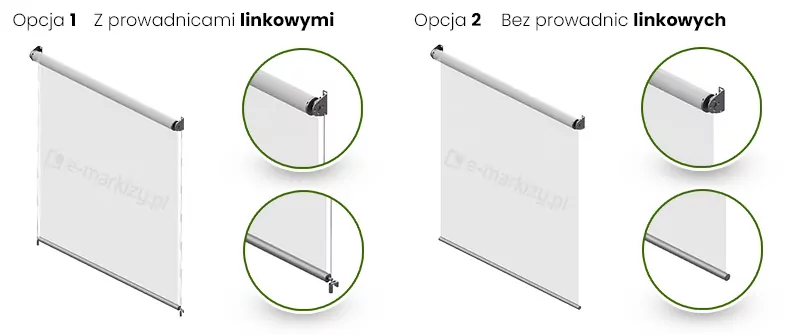

Refleksol z prowadnicami linkowymi lub wolnowiszący
Refleksol XL może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belkę dolną.
Montaż do sufitu lub ściany – uchwyt ścienno-sufitowy
Uchwyt przeznaczony dla korby i silnika
Wersja lewa i prawa jest odbiciem lustrzanym
Montaż rolety do ściany
Uchwyt ścienno-sufitowy przymocowany jest do ściany, wnęki lub ramy okna, a napinacze prowadnic linkowych do ściany lub podłoża.
Montaż rolety do sufitu
Uchwyt ścienno-sufitowy rolety przymocowany jest do sufitu lub wnęki, a napinacze prowadnic linkowych do ściany lub podłoża.
Montaż refleksola XL z prowadnicami linkowymi
Kątowniki mocujące linkę
Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki
Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)
Podłogowy napinacz linki
Sterowanie roletami screen
Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.
Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym
Refleksol XL Selt
Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni. Przeznaczona zarówno na
zewnątrz jak i wewnątrz pomieszczeń
Charakterystyka wyrobu:
– Konstrukcja rolety wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Napęd elektryczny lub ręczny (korba)
– Wyrób bezkasetowy z prowadnicami linkowymi (na zewnątrz) lub wolnowiszący (do wewnątrz)
– Aluminiowe uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Prowadnice linkowe – nierdzewne
– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku

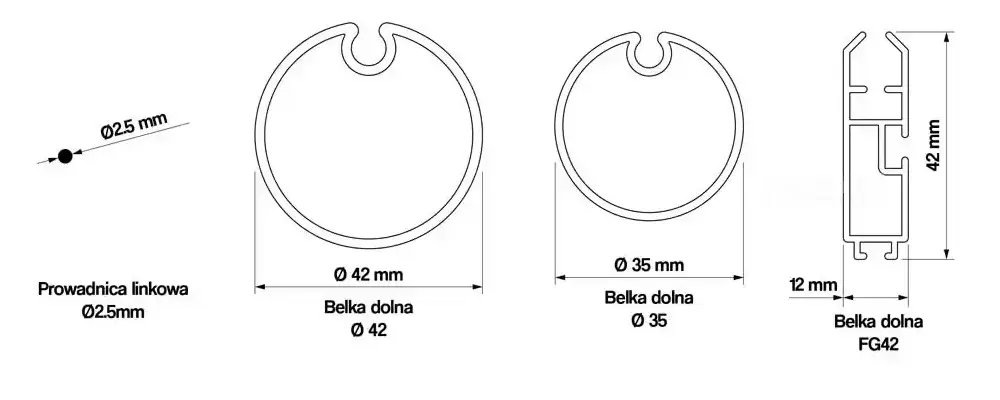

– Trzy odmiany belki dolnej FG42, fi 35 lub fi42 (do zewnątrz).
PARAMETRY TECHNICZNE REFLEKSOL RXL
Szerokość maksymalna: 3 m (zewnątrz), 4 m (wewnątrz)
Wysokość maksymalna: 3 m (zewnątrz), 4 m (wewnątrz)
Maksymalne pole powierzchni tkaniny: 9 m2, (zewnątrz), 16 m2 (wewnątrz)
Średnica rury nawojowej: 70/78mm
Belka dolna: Prostokątna 12×42 mm lub okrągła średnicy 35 mm lub 42 mm (do zewnątrz)
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 58 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
