Refleksol ZIP 78 – Pomiar
Wymiarowanie refleksola Zip-78:
S=Szerokość refleksola do 500cm
H=Wysokość systemu do 300cm

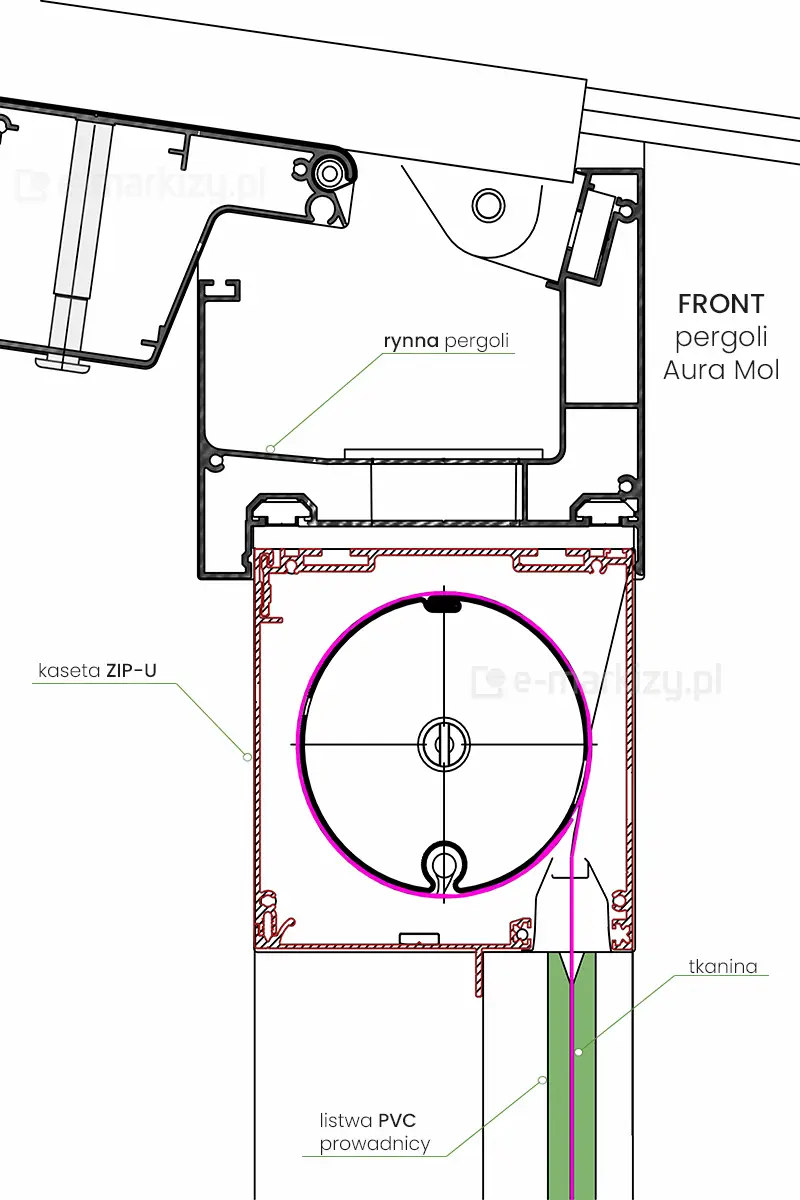

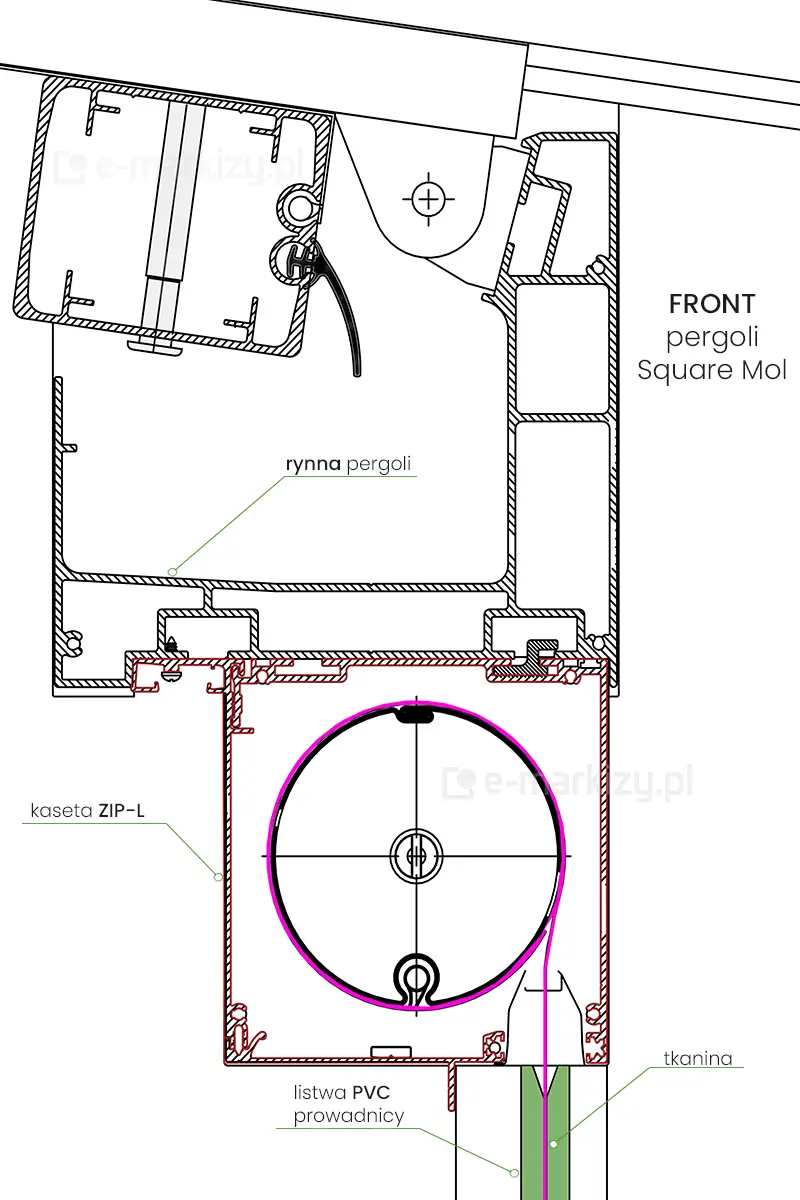

Wymiary kasety
Wymiary kasety:

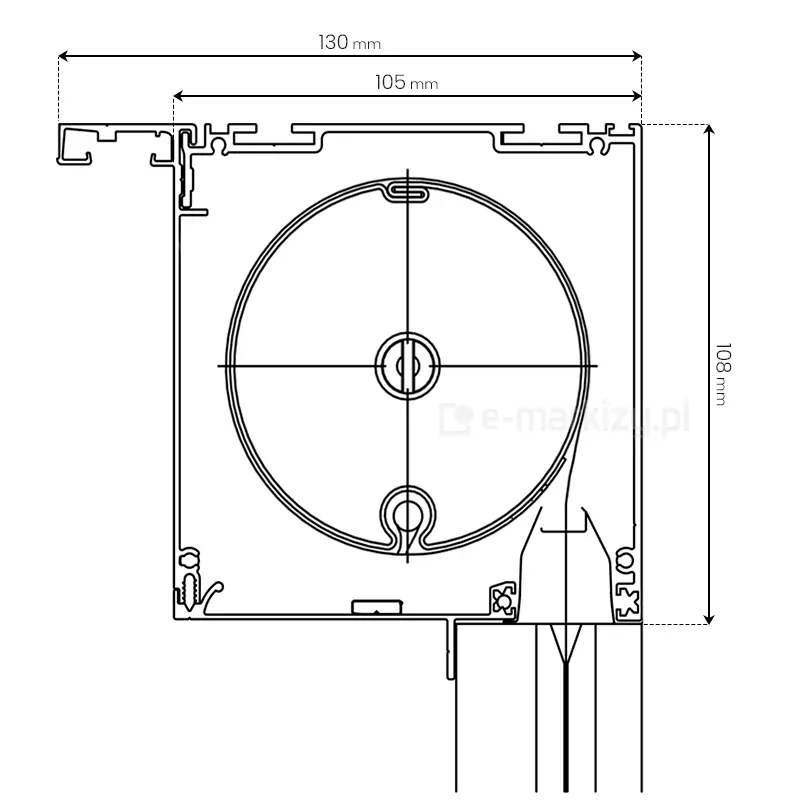

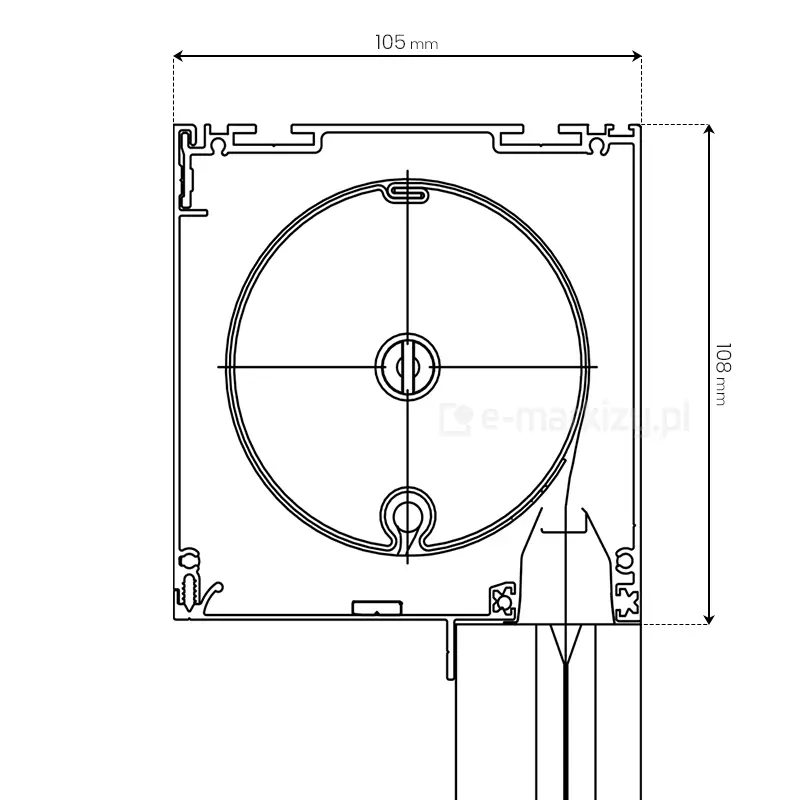

– szerokość: 105mm
– wysokość: 108mm
– szerokość prowadnicy: 41mm
– obwód rury nawojowej z tkaniną 70mm do 100mm
Refleksol ZIP 78 – Dane Techniczne
Schemat budowy rolety
- Kaseta 105 profil stały (RZ-Z8KS-*)
- Czasza teleskopowa ze sprężyną (RZ-Z8CT-c)
- Kaseta 105 profil pionowy (RZ-Z8KI-*)
- Czasza uniwersalna ZIP-78 (RZ-Z8CU-c)
- Kaseta 105 profil rewizyjny (RZ-Z8KR-*)
- Linka PCW Ø7,8 (MU-RW7-c)
- Bok kasety 105 (RZ-Z8B-*)
- Zaślepka obciążnika S – standard (RZ-ZOZ-c)
- Prowadnica ZIP profil zewnętrzny (RZ-Z8PZ-*)
- Obciążnik S – standard (RZ-Z8O5-*)
- Prowadnica ZIP profil wewnętrzny (RZ-Z8PZ-*)
- Dociążenie płaskownik ocynk. (RZ-D30-s)
- Zaślepka prowadnicy (RZ-Z8ZP-*)
- Pręt blokady obciążnika (RW-PB4-b)
- Listwa PVC prowadnicy (RZ-PPZ-**)
- Silnik
- Zamek ZIP (RZ-ZAZ-*)
- Uchwyt silnika
- Rura nawojowa Ø78 (MU-R78-**)
- Zabierak silnika
Rewizja dolna i przednia
REWIZJA DOLNA KASETY
bez konieczności zdejmowania rewizji frontowej
W odpowiedzi na potrzeby rynku, roleta ZIP-78 została zaprojektowana w taki sposób, aby możliwa była rewizja od dolnej strony kasety. Rewizja dolna jest szczególnie istotna w przypadku montażu podtynkowego, we wnęce okiennej (o małej powierzchni), co stanowi większość przypadków.
Dodatkowe zalety to:
- Zestaw zaślepek umieszczonych w pokrywie rewizji dolnej umożliwiający dostęp do końcówek silnika bez konieczności jej demontażu.
- Dostosowanie kasety również do rewizji w układzie „L”, która w innowacyjnym rozwiązaniu firmy MOL wymaga jedynie 35 mm wolnej przestrzeni.
- Eliminacja obwieszania się dolnej części klapy rewizyjnej (w roletach szerszych niż 2 m) poprzez możliwość przymocowania dolnej pokrywy na całej szerokości rolety oraz dzięki zastosowaniu dodatkowego żebra usztywniającego.
Czasza teleskopowa
Czasza teleskopowa, zamontowana na rurze nawojowej, umożliwia łatwy montaż i demontaż rury nawojowej wraz z silnikiem, bez konieczności zdejmowania kasety oraz prowadnic. Po zdjęciu sprężyny blokującej (1) tuleja łożyskująca zostaje zwolniona (2) co umożliwia jej przesunięcie i łatwe wysunięcie rury nawojowej wraz z tkaniną. Profil zewnętrzny prowadnicy (3) ZIP zawiera dedykowaną przestrzeń do celowego magazynowania nadmiaru przewodu zasilającego, co jest przydatne podczas rewizji rury nawojowej.
Rodzaj obciążnika belki dolnej
W zależności od szerokości rolety, wyposażona jest ona w inny rodzaj obciążnika:
• Obciążnik C (5,66 kg/mb) – dedykowany dla wąskich systemów, dzięki zwiększonej masie zapewnia lepsze napięcie tkaniny i płynną pracę przesłony.
• Obciążnik S (2,96 kg/mb) – stosowany w szerokich roletach. Ze względu na długość belki dolnej, jej ciężar pozwala na zastosowanie węższego obciążnika.
