Szklane ściany przesuwne bezramowe Miros Pomiar
Szerokość S – od 100 do 980 cm
Wysokość H – od 100 do 270 cm

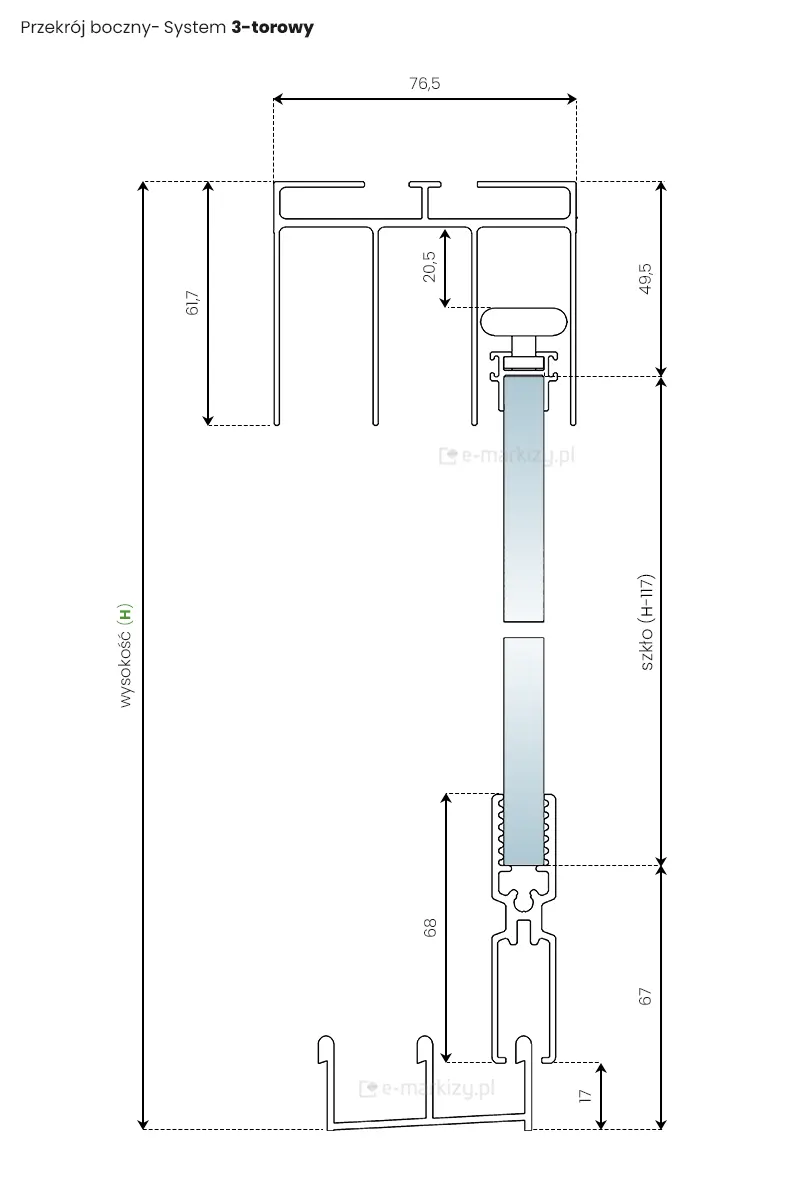

Przekrój boczny – system na prowadnicach 3-torowych

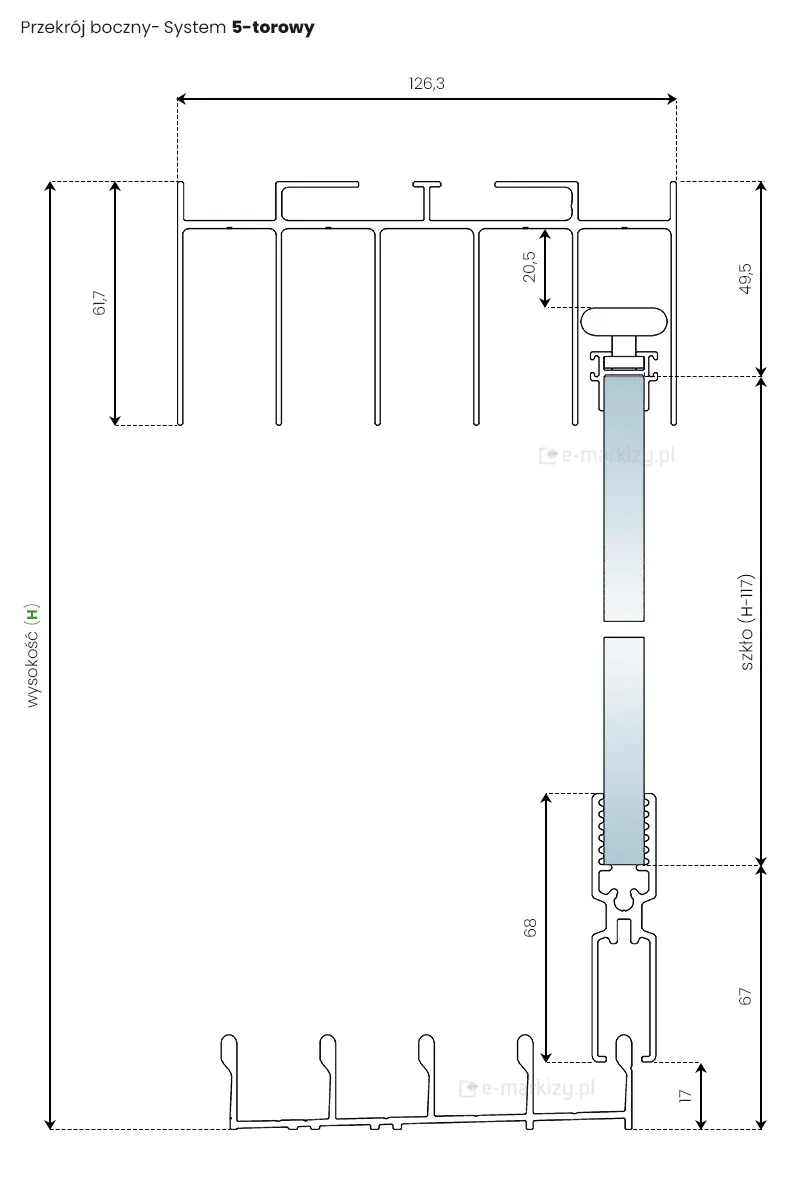

Przekrój boczny – system na prowadnicach 5-torowych

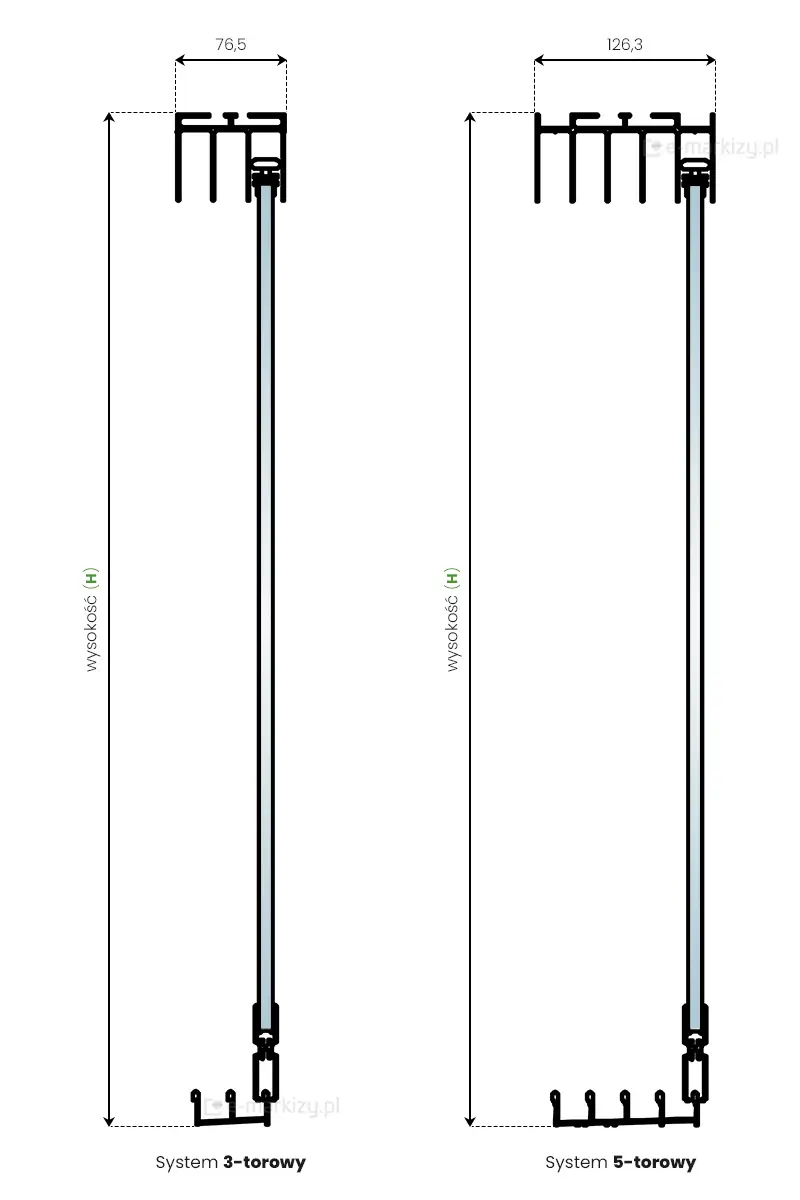

Zestawienie systemu drzwi na 3 torach i na 5 torach
• System 3-torowy z prowadnicą górną o szerokości 76,5 mm
• System 5-torowy z prowadnicą górną o szerokości 126,3 mm
Wymiary w zależności od ilości torów
• System 3-torowy z profilem ściennym 81×37,4 mm
• System 5-torowy z profilem ściennym 130×37,4 mm
Wielkość zakładki
• Mijające się panele szklane muszą mieć minimalną wielkość zakładki 17 mm
• Maksymalna szerokość panelu szklanego to 1000 mm

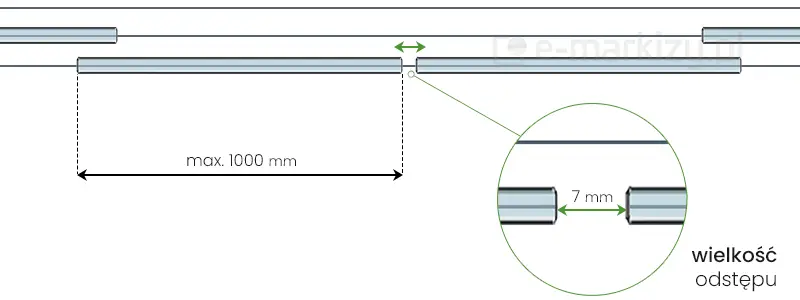

Odstęp między panelami
• Odstęp między centralnymi panelami szklanymi to 7 mm
• Maksymalna szerokość panelu szklanego to 1000 mm
Ściany przesuwne bezramowe Miros – Elementy Systemu
Prowadnice Górne:

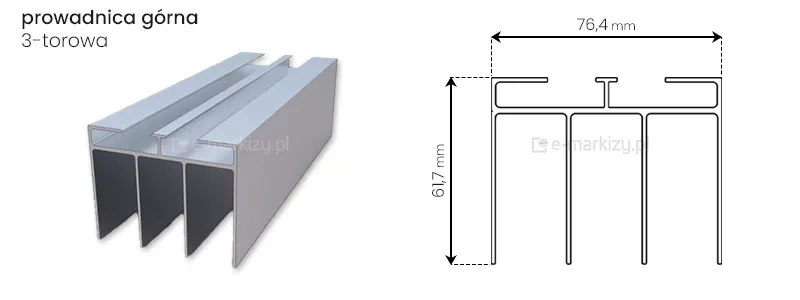

• Prowadnica górna 3-torowa (76,4×61,7mm)

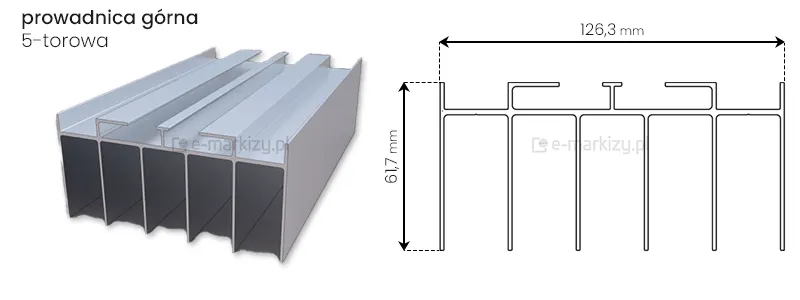

• Prowadnica górna 5-torowa (126,3×61,7mm)
Prowadnice Dolne:

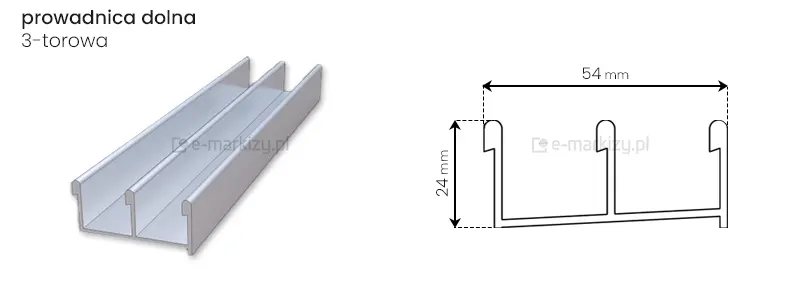

• Prowadnica dolna 3-torowa (54x24mm)

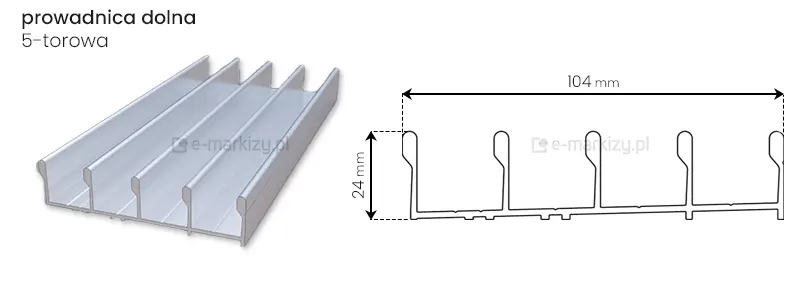

• Prowadnica dolna 5-torowa (104x24mm)
Profile przyścienne:

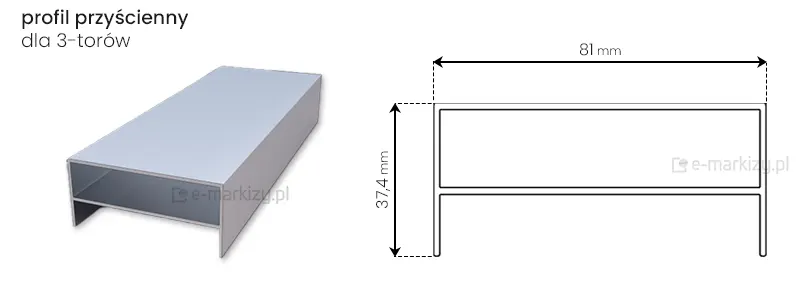

• Profil przyścienny 3-torowy (81×37,4mm)

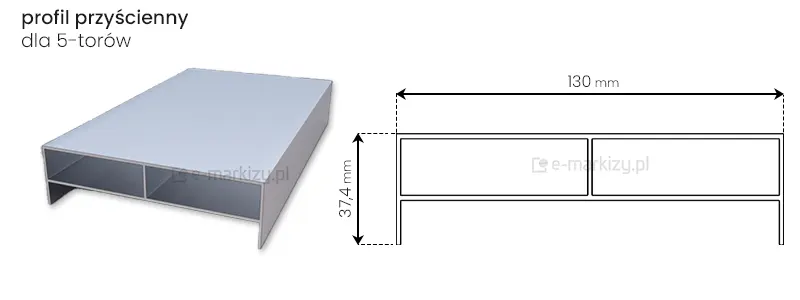

• Profil przyścienny 5-torowy (130×37,4mm)
Profile paneli szklanych:

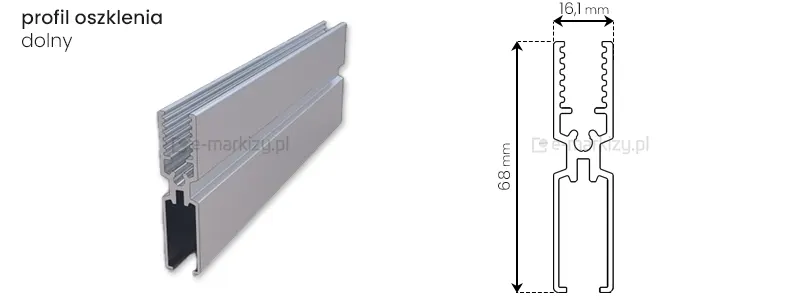

• Profil oszklenia dolny (16,1x68mm)

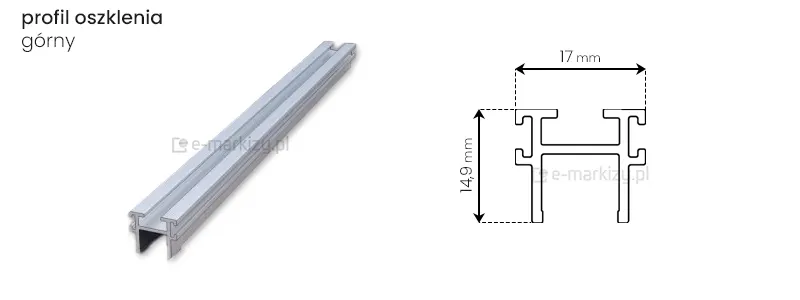

• Profil oszklenia górny (17×14,9mm)

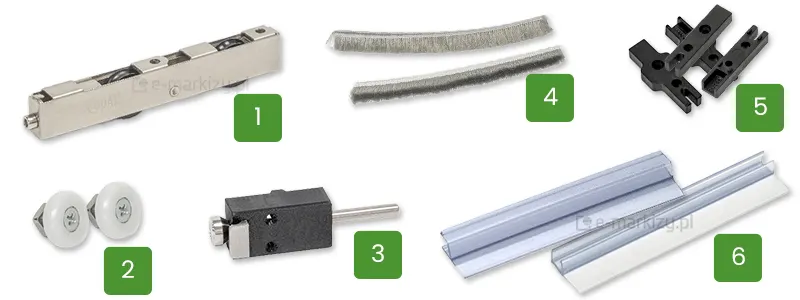

Pozostałe wyszczególnione elementy systemu szyb przesuwnych:

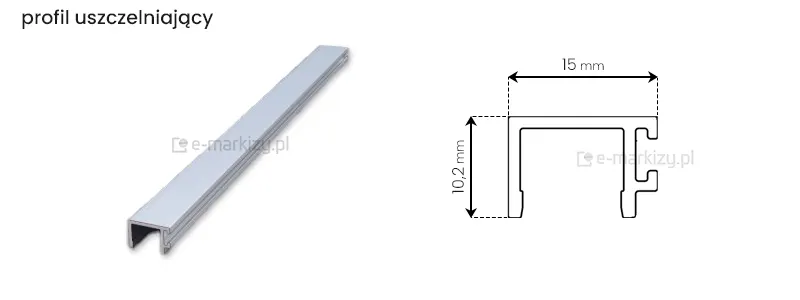

• Profil uszczelniający (15×10,2mm)
- Wózek dolny
- Rolki górne,
- Blokada paneli
- Uszczelki profili górnych
- Zaślepki
- Uszczelki międzyszybowe

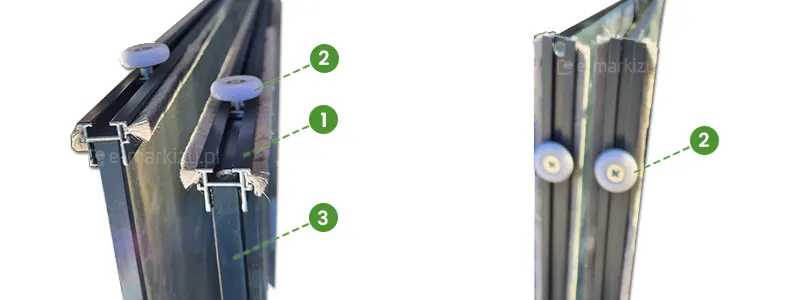

Przekrój poprzeczny górnej prowadnicy
szyby przesuwnej
Panel szklany (3) jest wsunięty w profil górny aluminiowy drzwi (1)
W profilu górnym (1) osadzone są rolki prowadzące górne (2).

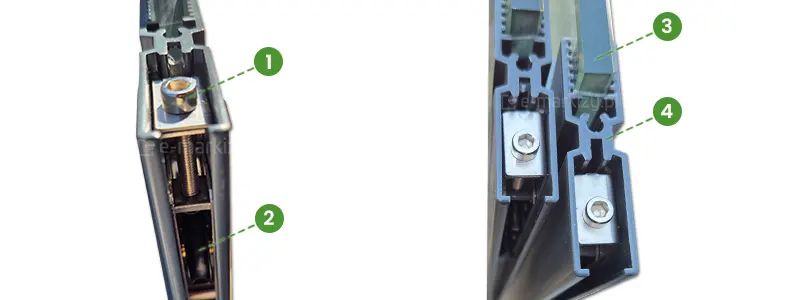

Przekrój poprzeczny dolnej prowadnicy
szyby przesuwnej
Panel szklany (3) jest wsunięty w profil dolny aluminiowy drzwi (4)
W profilu dolnym (4) osadzone są rolki prowadzące (2). Śrubą (1) możemy wyregulować ich położenie (jest to szczególnie pomocne przy nierównych tarasach).

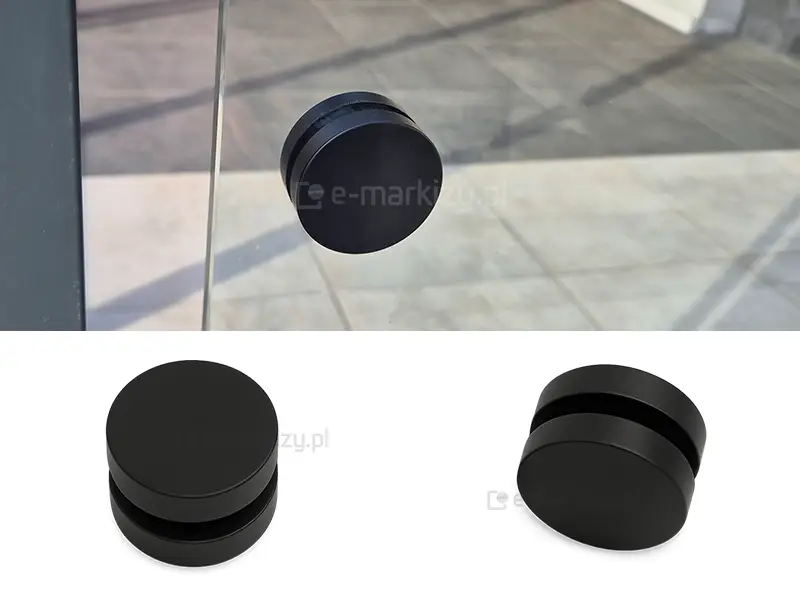

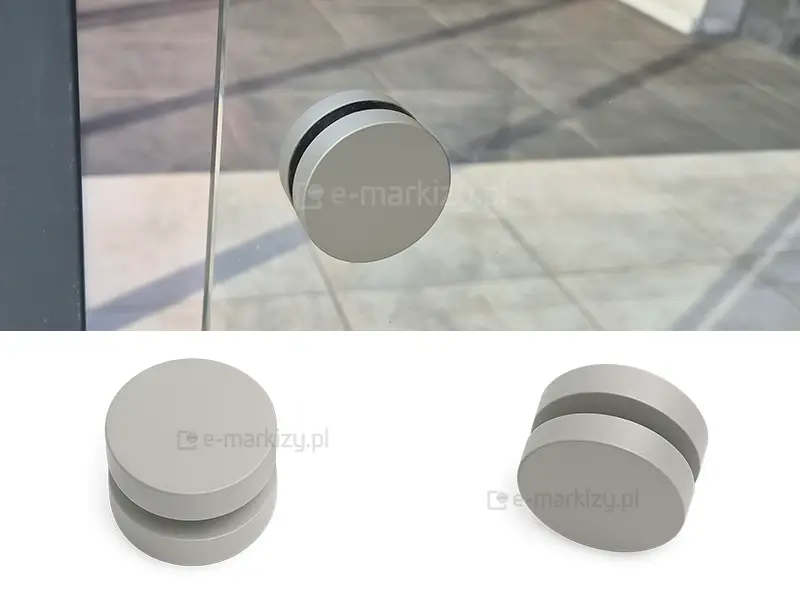

Uchwyty systemu szklanego
Estetyczne obustronne okrągłe uchwyty dostępne są w kolorach szarym i czarnym

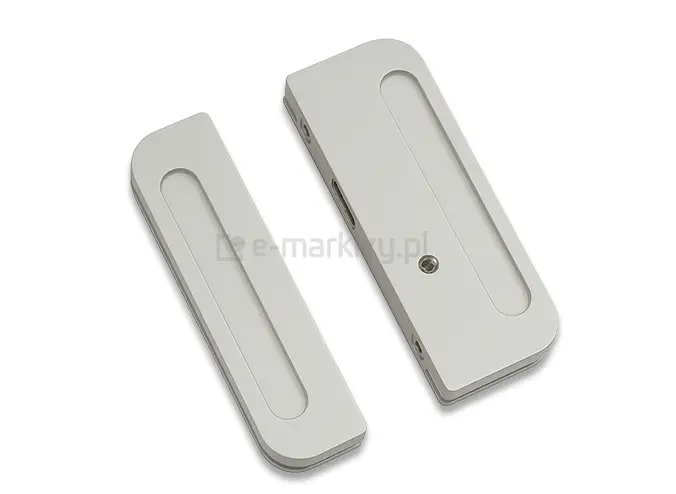

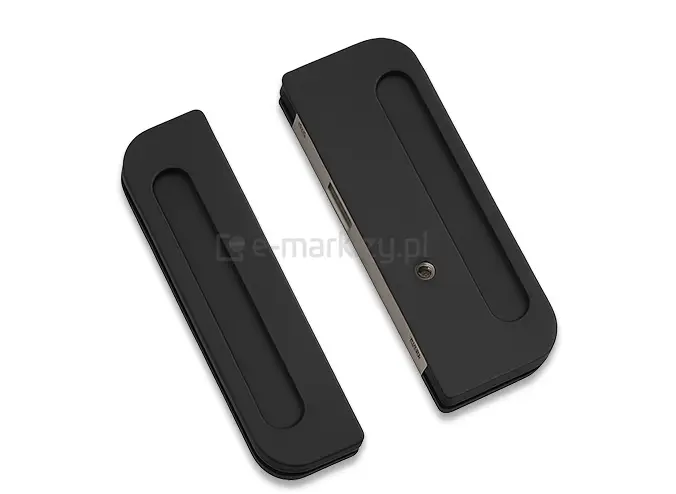

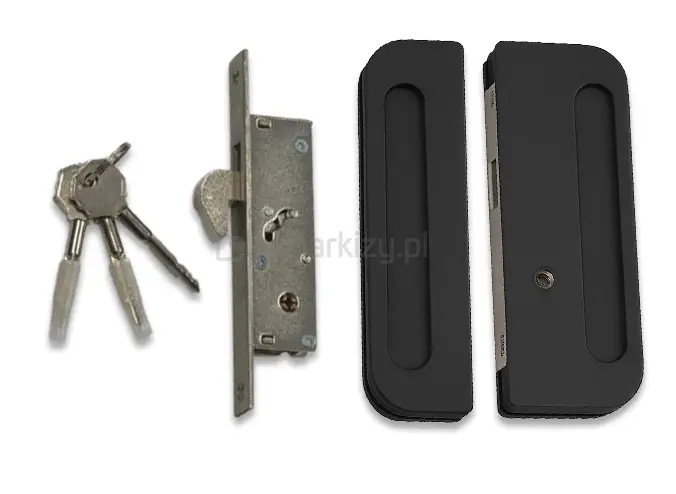

Zamek wewnętrzny
Zamek montowany jest na skrajnych panelach – zazwyczaj stosuje się jeden, umieszczony po lewej lub prawej stronie na jednym panelu szklanym. W wyjątkowych przypadkach możliwe jest zamontowanie zamka po obu stronach.

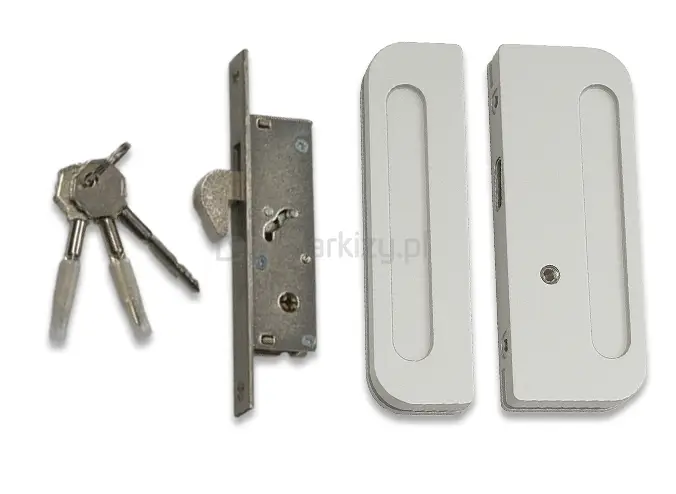

Dostępny jest w dwóch kolorach: szarym i czarnym.
Blokada panelu drzwiowego
System standardowo zawiera dwa stopery drzwi. Umożliwiają one zamknięcie i zablokowanie drzwi od wewnątrz, skutecznie zabezpieczając przed dostępem osób nieupoważnionych z zewnątrz. Stopery nie są montowane fabrycznie – ich instalacja oraz użycie są całkowicie opcjonalne.
