Szklane ściany przesuwne ramowe Sotro Pomiar i Dane Techniczne

Szklane ściany przesuwne ramowe Sotro Pomiar i Dane Techniczne


Szklane ściany przesuwne ramowe Sotro Pomiar


Ilustracja pokazująca sposób prawidłowego pomiaru wysokości i szerokości do montażu systemu drzwi przesuwnych Sotro z ramą czterech skrzydeł szklanych.

System Ramowy „Sotro” wykonywany jest na wymiar. Aby go zamówić, należy podać wymiary z dokładnością do 1mm:

Szerokość S – od 100 do 820 cm
Wysokość H – od 100 do 270 cm

Szerokość skrzydła (P)= max. +-1m

Maksymalna wysokość zabudowy2600 mm
Maksymalna szerokość zabudowy900 mm
Ilość torów prowadnicyod 1 do 5 torów
Ilość skrzydeł10 przy prowadnicy 5-torowej i otwieraniu na dwie strony
Rodzaje szkła4, 5, 6 mm, zwykłe, #ESG, #VSG,
pakiet (ESG – Ar8 – ESG4)
PokrycieAnoda C-0, lakierowanie RAL, strukturalne, drewnopodobne
Izolacja akustycznaRw= 22 dB dla szyby float,
Rw= 23 dB dla pakietu
Prowadnica regulowanaopcjonalnie

Ze względu na wielkość profili pionowych paneli, dla poprawnego działania systemu przesuwnego Sotro wymagana jest zakładka o minimalnej wielkości 8cm, maksymalna wielkość panelu to około 100cm

Zakładka między panelami

• Mijające się panele szklane muszą mieć minimalną wielkość zakładki 8 cm

• Maksymalna szerokość panelu szklanego to około 1000 mm


Ściany przesuwne bezramowe Sotro – Rodzaj wypełnenia

Skrzydła systemu Sotro mogą mieć różną grubość oraz wypełnienie – od przezroczystego szkła po płyty poliwęglanowe o grubości od 4 do nawet 18 mm. Dobór materiału wpływa na poziom przepuszczalności światła oraz intensywność nagrzewania się wnętrza.

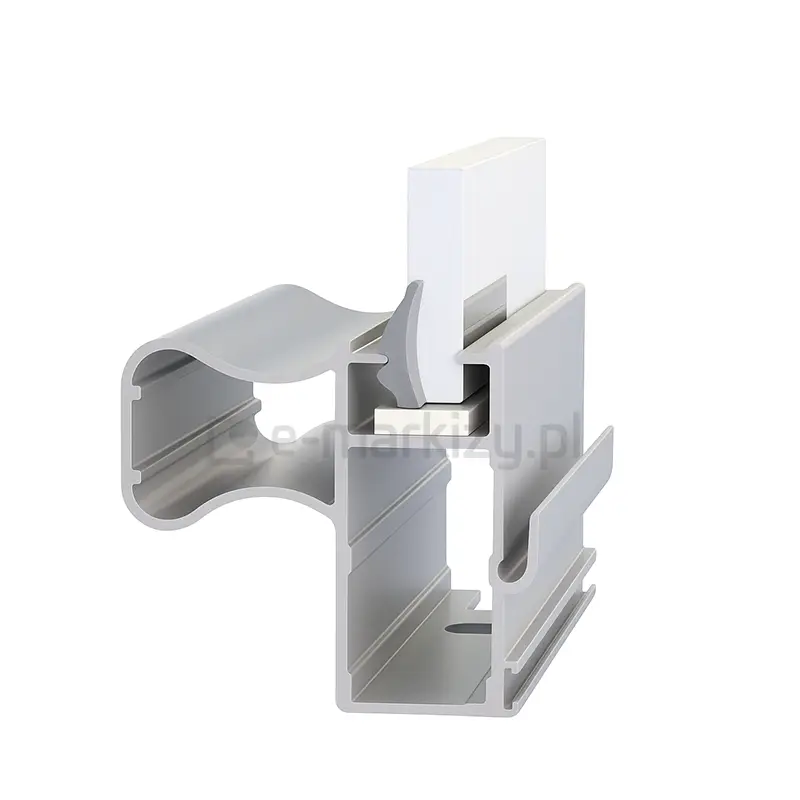

Panel tarasowych drzwi przesuwnych Sotro wypełniony szkłem przejrzystym o grubości 6mm

Szyba 6mm

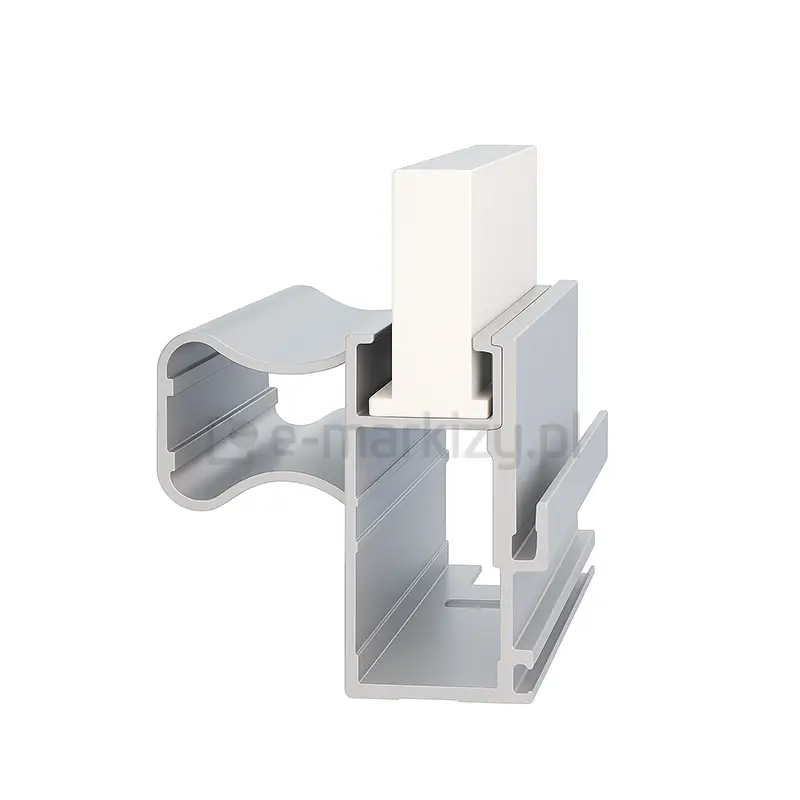

Panel tarasowych drzwi przesuwnych Sotro wypełniony poliwęglanem o grubości 8mm

Poliwęglan 8mm

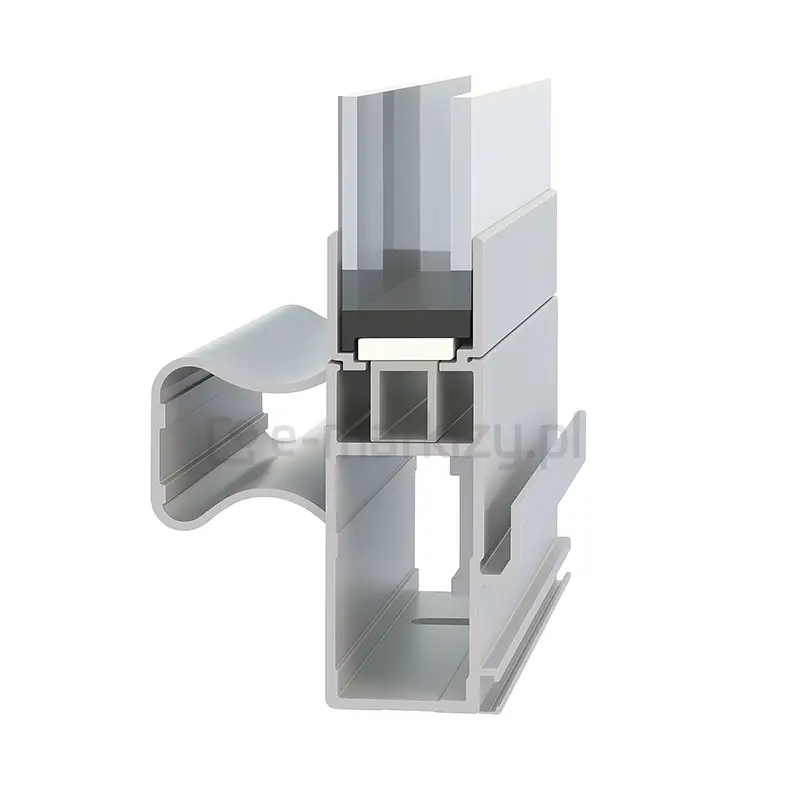

Panel tarasowych drzwi przesuwnych Sotro wypełniony poliwęglanem o grubości 16mm

Poliweglan 16mm

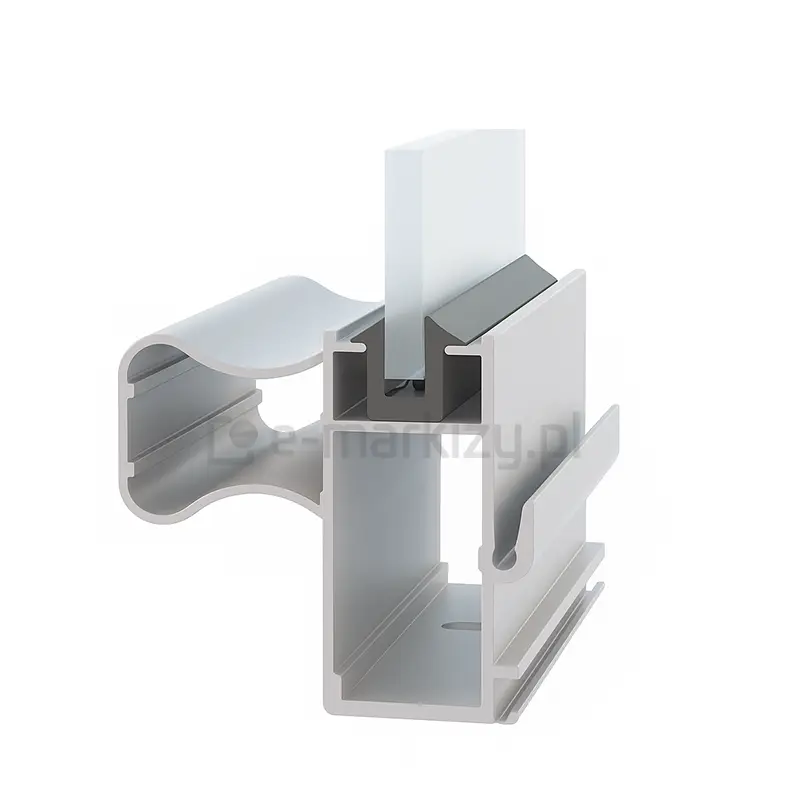

Profil skrzydła przesuwnego systemu Sotro z wypełnieniem o grubości od 4 do 5mm

Inna płyta 4-5mm

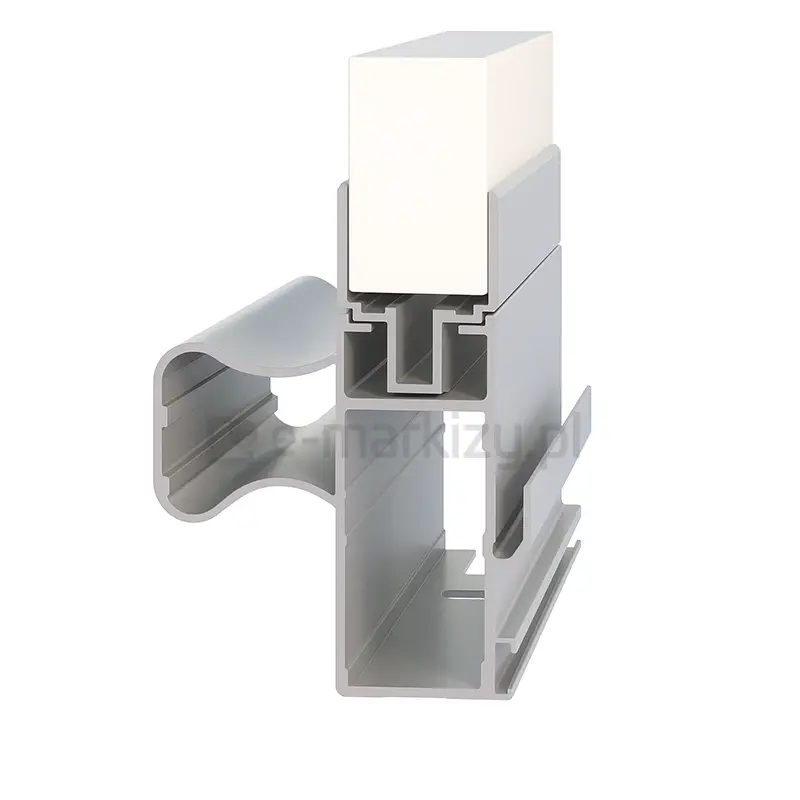

Profil skrzydła przesuwnego systemu Sotro z wypełnieniem o grubości 18mm

Inna płyta 18mm

W przypadku skrzydeł, których waga przekracza 50 kg, zaleca się stosowanie podwójnych łożysk w celu zapewnienia płynnej i bezpiecznej pracy systemu.


Prowadnice dolne systemu Sotro

Prowadnica 2-torowa o wymiarach 40x24mm do systemu drzwi przesuwnych Sotro

Prowadnica 2-torowa
40mm x 24mm P 126-2T
Standardowo dla systemu z dwóch paneli przesuwnych. Może być wykorzystana także dla zabudowy z trzema lub czterema panelami zamykanymi centralnie

Prowadnica 3-torowa o wymiarach 60x24mm do systemu drzwi przesuwnych Sotro

Prowadnica 3-torowa
60mm x 24mm P 126-3T
Standardowo dla systemu z trzech paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli


Prowadnica 4-torowa o wymiarach 81x24mm do systemu drzwi przesuwnych Sotro

Prowadnica 4-torowa
81mm x 24mm P 126-4T
Standardowo dla systemu z czterech paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli

Prowadnica 5-torowa o wymiarach 104x24mm do systemu drzwi przesuwnych Sotro

Prowadnica 5-torowa
104mm x 24mm P 126
Standardowo dla systemu z pięciu paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli


Sterowanie panelami przesuwnymi – poręczne pochwyty

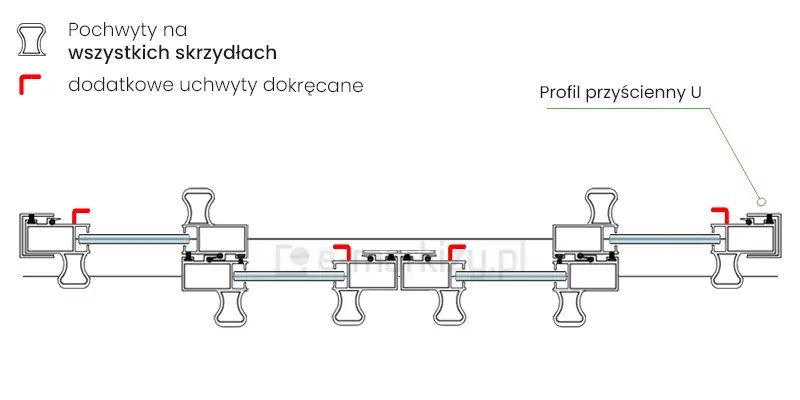

Wybierz odpowiedni układ pochwytów – klamek. Proponujemy najczęściej stosowane układy pochwytów – na skrajnych, centralnych oraz wszystkich skrzydłach. Pochwyt jest elementem ramy skrzydła drzwiowego i wykonywany jest na całą jego wysokość. Dodatkowo w każdym komplecie, dodawane są uchwyty przykręcane (zaznaczone czerwonym znakiem na rysunku). Są one opcjonalne i można je dowolnie przykręcić według potrzeb.

W zależności od miejsca montażu i oczekiwań klienta, panele zsuwane jednostronnie mogą mieć pochwyty tylko na skrajnych skrzydłach lub mogą być one umieszczone na wszystkich.

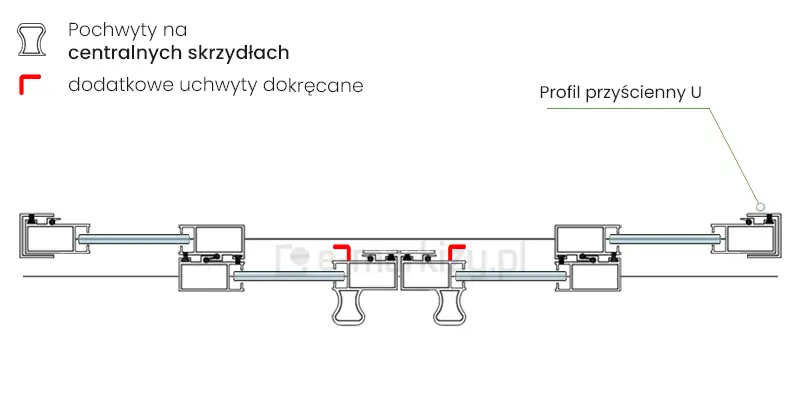

W przypadku systemu ścian przesuwnych zamykanego na środku, pochwyty mogą być umieszczone tylko na centralnych skrzydłach lub mogą być one umieszczone na wszystkich.

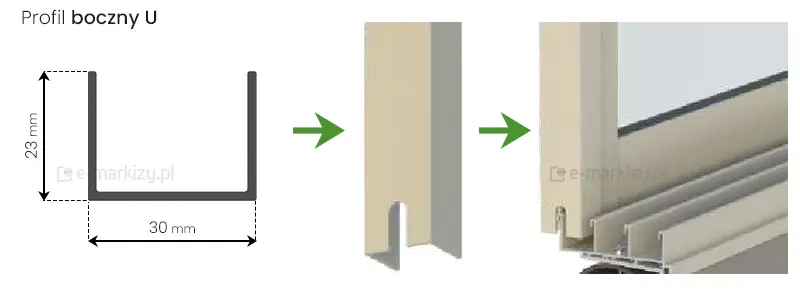

Boczny profil krańcowy U systemu ścian przesuwnych Sotro o wymiarach 30x23mm domykający panel krańcowy

Profil boczny U

Profil boczny zamykający P304 – element wykończeniowy stosowany po bokach zabudowy. Wykonany w formie profilu typu „U” o wymiarach 23 x 30 mm.

Pełni funkcję zamykającą – stabilizuje konstrukcję i estetycznie osłania krawędzie skrajnych paneli systemu.

Zestaw zawiera 2 sztuki, co wystarcza do wykonania jednej, kompletnej zabudowy jednostronnej.


Profile pionowe

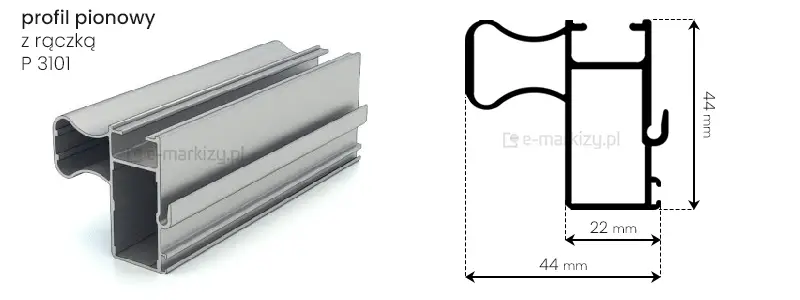

Aluminiowy przekrój pionowy z rączką P 3101 do ścian przesuwnych Sotro o wymiarach całkowitych 44x44mm

Profil P 3101 z rączką

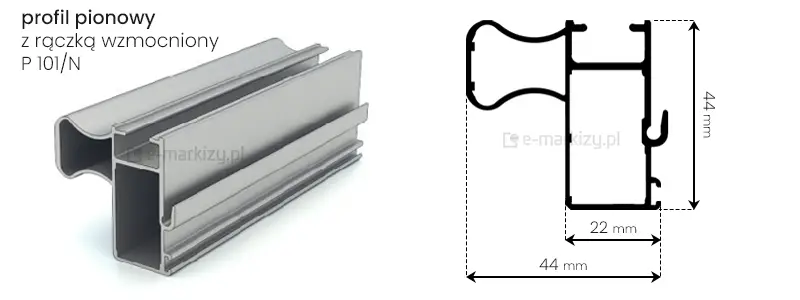

Aluminiowy przekrój pionowy z rączką P 101/N do ścian przesuwnych Sotro o wymiarach całkowitych 44x44mm

Profil P 101/N z rączką (wzmocniony)

W zależności od rodzaju układu systemu (np. ilości torów, sposobu otwierania) oraz wagi zastosowanych paneli, dobiera się odpowiedni typ profilu pionowego skrzydła. Dostępne są wersje z rączką (dla wygodniejszej obsługi) oraz bez niej – do zastosowań standardowych lub estetycznych.

W przypadku cięższych przeszkleń zalecane są profile wzmocnione. Dobór właściwego profilu ma kluczowe znaczenie dla trwałości i komfortu użytkowania systemu – wpływa na stabilność konstrukcji, płynność przesuwania skrzydeł oraz estetykę wykończenia.

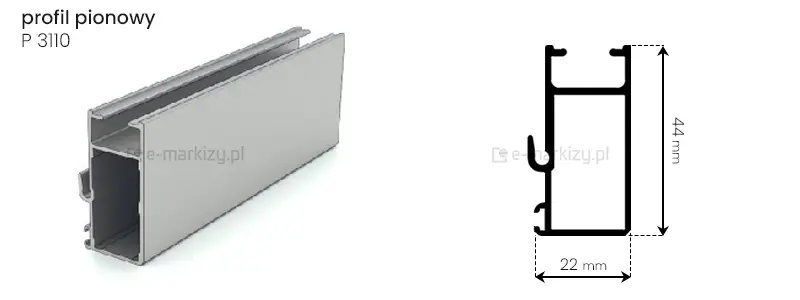

Aluminiowy przekrój pionowy P 3110 do ścian przesuwnych Sotro o wymiarach 22x44mm

Profil P 3110

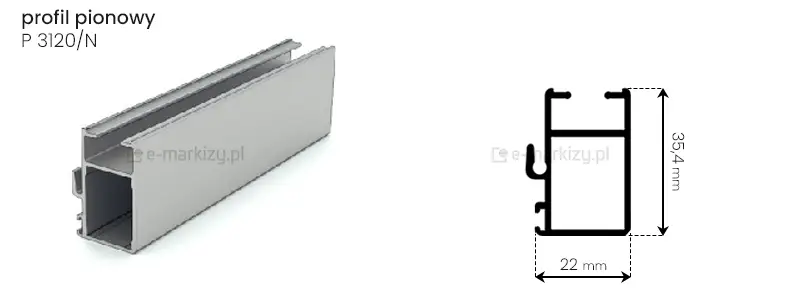

Aluminiowy przekrój pionowy P 3120/N do ścian przesuwnych Sotro o wymiarach 22x35,4mm

Profil P 3120/N

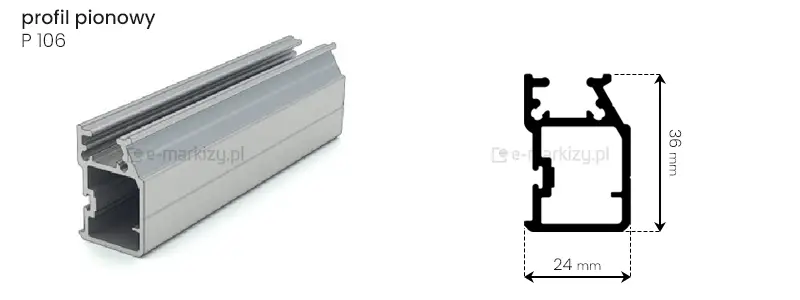

Aluminiowy przekrój pionowy P 106 do ścian przesuwnych Sotro o wymiarach 24x36mm

Profil P 106


Sposób instalacji skrzydła Sotro z wypełnieniem na torze górnej prowadnicy
Sposób instalacji skrzydła Sotro z wypełnieniem na torze dolnej prowadnicy
Dolna prowadnica drzwi przesuwnych Sotro powinna mieć wykonane otwory drenacyjne na wszystkich torach prócz wewnętrznego
Prowadnica dolna systemu Sotro powinna zostać zamontowana z zachowaniem spadu w stronę zewnętrzną

Zdjęcie 1 oraz 2 przedstawia sposób instalacji skrzydła systemu do prowadnicy dolnej i górnej.

Zdjęcie 3 i 4 przedstawia przykładowy tor(prowadnicę) dolną 4-torową. Mieszczą się w niej specjalne odpływy, umożliwiające odpływ wody


Panel przesuwny systemu Sotro z ramą z pochwytem ułatwiającym przesuwanie

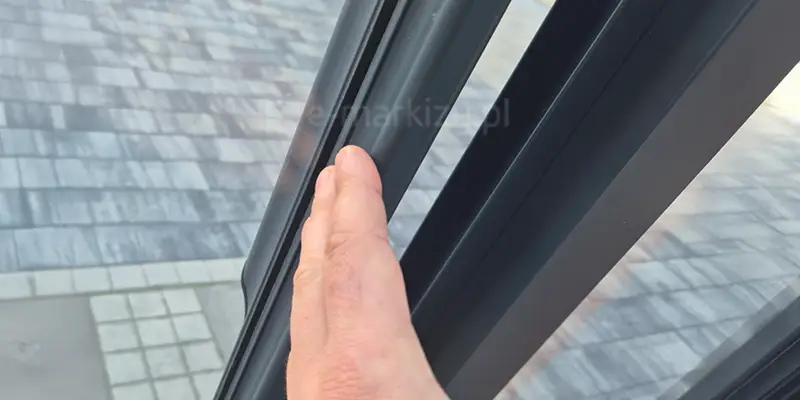

Przykład pochwytu, który jest umiejscowiony na całej długości ramy skrzydła drzwiowego.

Montaż specjalnie wyprofilowanego aluminiowego pochwytu drzwiowego możliwy jest w dowolnym wygodnym dla użytkownika miejscu ramy panelu Sotro

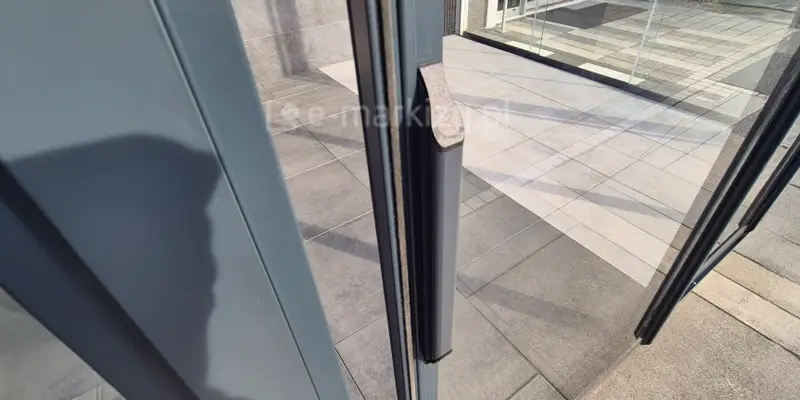

Przykład pochwytu – klamki, która jest w zestawie, ale jej montaż jest opcjonalny. Można ją przykręcić w dowolnym miejscu, tak aby uzyskać wygodę i komfort sterowania


Profil pionowy skrzydła drzwi przesuwnych Sotro wyposażony jest w zaślepkę do profilu, maskownicę, zaślepkę okrągłą, amortyzator oraz uszczelkę szczoteczkową

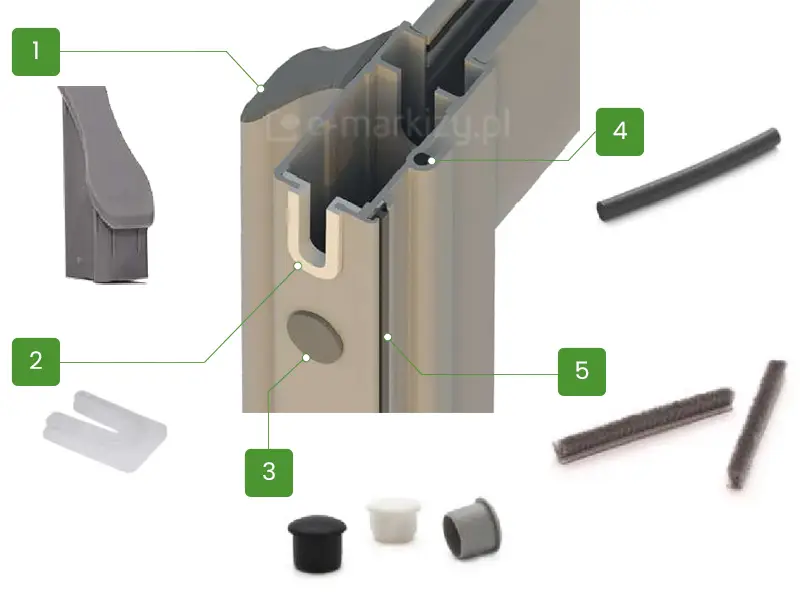

Elementy profilu pionowego Sotro

1. Zaślepka do profili pionowych P3101 i P101/N – dostępna w kolorze białym, szarym lub czarnym

2. Maskownica E202 – element wykończeniowy do zakrywania profili lub prowadnic

3. Zaślepka Ø10 E303 – zaślepka otworów montażowych, dostępna w kolorze szarym, białym i czarnym

4. Amortyzator E109 – element tłumiący do profili pionowych, poprawiający komfort użytkowania systemu

5. Uszczelka szczoteczkowa E101 – uszczelka z włosiem, zapewniająca lepszą szczelność i tłumienie hałasu


Rodzaje zamków do ścian przesuwnych Sotro

Prosty zamek manualny do systemu paneli przesuwanych Sotro

E 411 – Zamykacz manualny Dostępny w kolorze białym (Ral 9016), czarnym (Ral 9005) lub szarym (Ral9006).

Zamek bagnetowy jednostronny do systemu paneli przesuwanych Sotro

E 408 / E 408A – Zamek bagnetowy, zamykany jednej strony. Do wyboru jeden komplet kluczy do jednego lub do kilku zamków.

Patentowy zamek hakowy obustronny do systemu paneli przesuwanych Sotro

E 409 / E 409A – Zamek hakowy – patentowy, zamykany z obu stron. Do wyboru jeden komplet kluczy do jednego lub do kilku zamków.

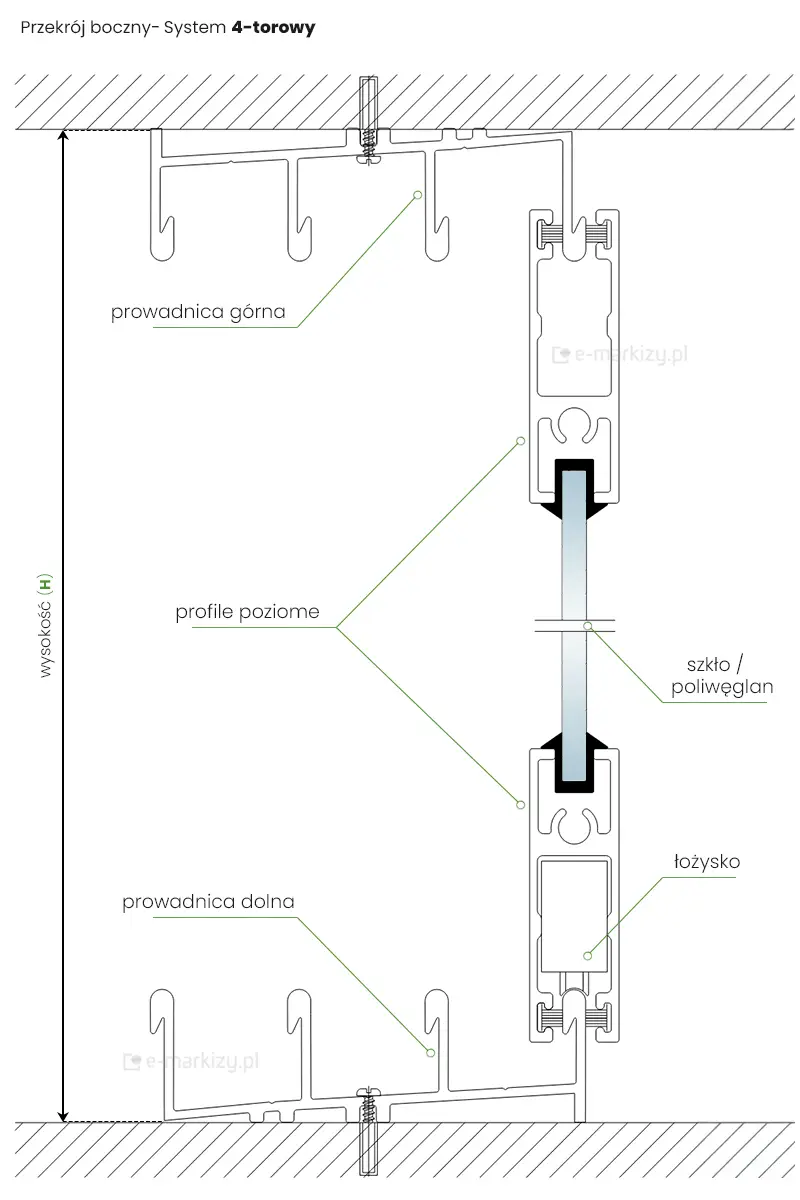

Rysunek techniczny z rzutem bocznym systemu paneli przesuwnych Sotro z zaznaczonymi prowadnicami 4-torowymi, łożyskiem, profilami poziomymi oraz panelem ze szkła lub poliwęglanu

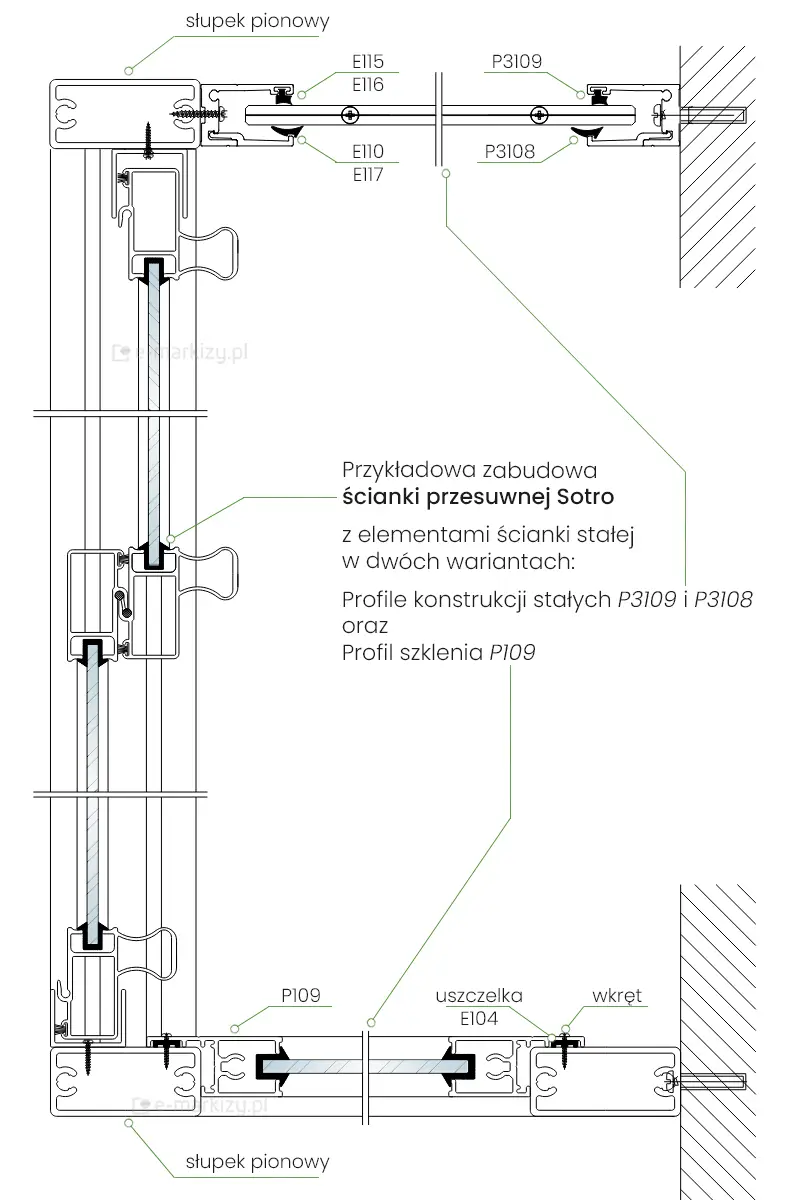

Rysunek techniczny zabudowy tarasu z drzwiami przesuwnymi Sotro od frontu oraz różną zabudową stałą po bokach

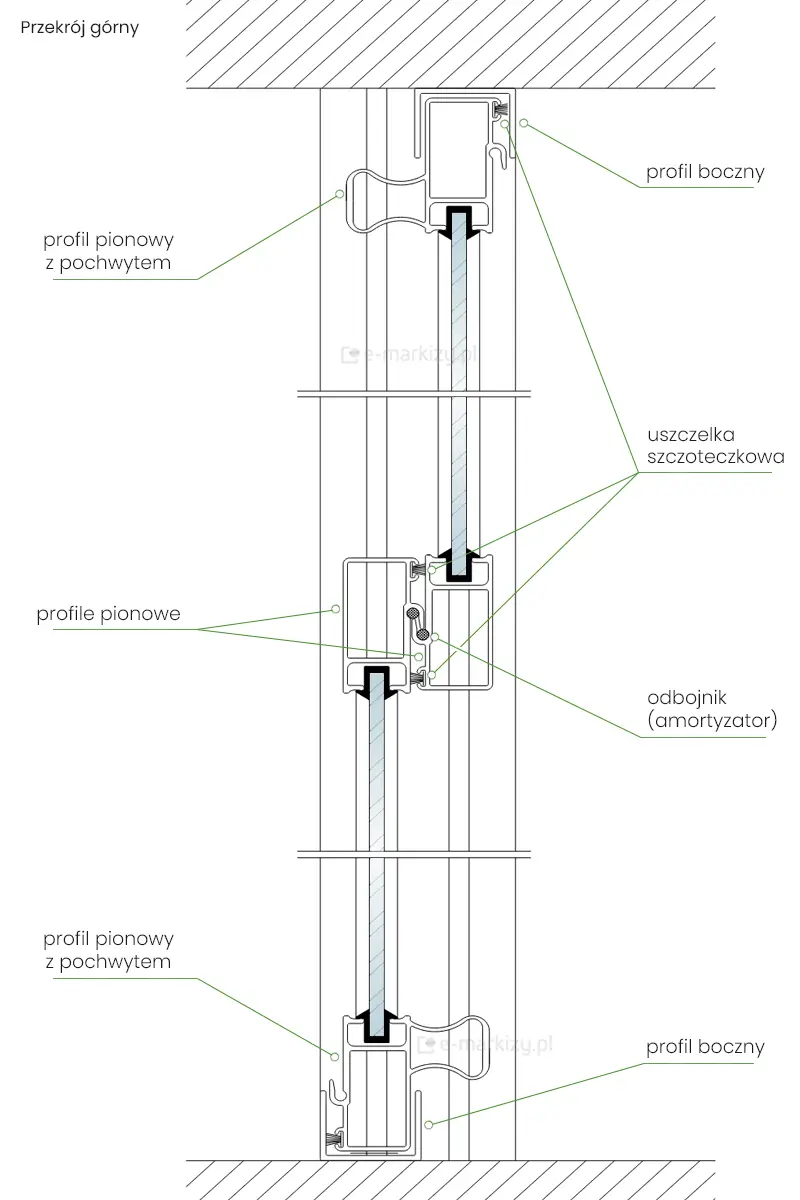

Rysunek techniczny przedstawiający dwa skrzydła systemu przesuwnego Sotro z zaznaczonymi uszczelkami, profilami pionowymi, profilami bocznymi oraz odbojnikiem

Profile dolne skrzydła

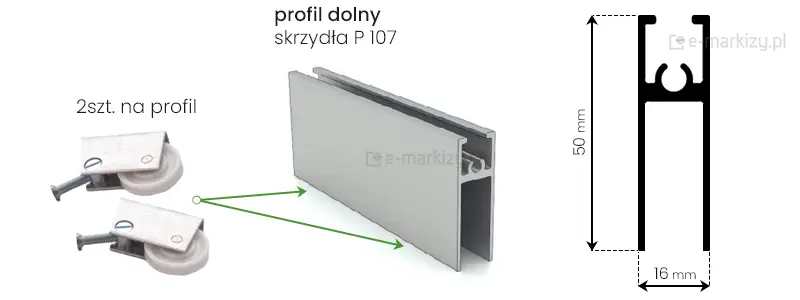

Dolny profil P 107 skrzydła Sotro o wymiarach 16x50mm z łożyskami kółkowymi

Profil dolny do wnętrz P 107

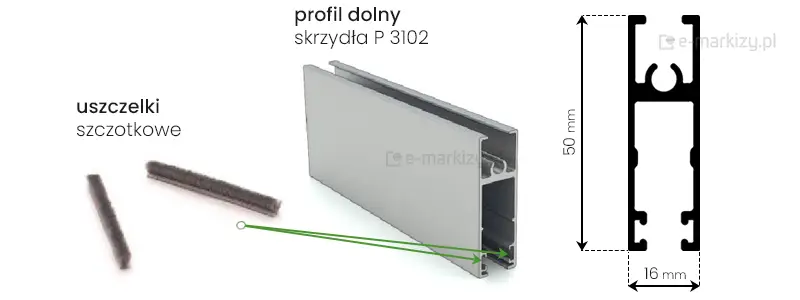

Dolny profil P 3102 skrzydła Sotro o wymiarach 16x50mm z uszczelkami szczotkowymi

Profil dolny P 3102


Standardowo każdy panel drzwi przesuwnych Sotro posiada 2 łożyska, ale dla cięższych wypełnień łożyska są łączone

Łożyska kółkowe

Dla profili dolnych P 3102 standardowo używa się 2 szt. na profil.

W przypadku skrzydła o wadzę przekraczającej 50kg, stosuje się 2 pary połączonych łożysk.

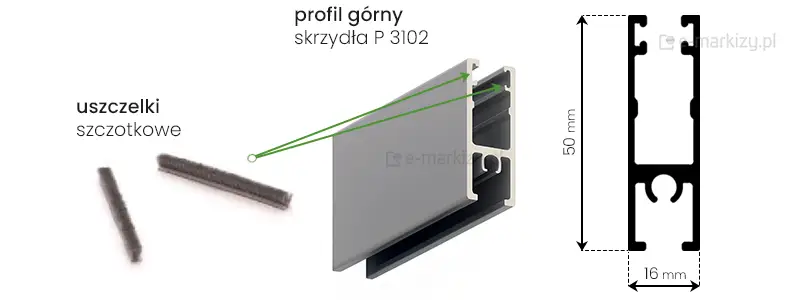

Górny profil P 3102 skrzydła Sotro o wymiarach 16x50mm z uszczelkami szczotkowymi

Profil górny skrzydła
