Szyby przesuwne Sotro sposoby otwierania

Ramowe szyby przesuwne Sotro sposoby otwierania różnią się w zależności od użytej prowadnicy oraz ilości paneli. Dolna prowadnica aluminiowa może posiadać od 2 do 5 torów. Maksymalna ilość paneli dla prowadnicy 5-torowej to 10 sztuk. Układy otwierania systemu drzwi przesuwnych są podobne jak w systemie bezramowym Miros, ale należy uwzględnić w nich ramowe profile pionowe oraz rozmieszczenie pochwytów na skrzydłach.

Przykładowe układy systemów ramowych z dwoma panelami:

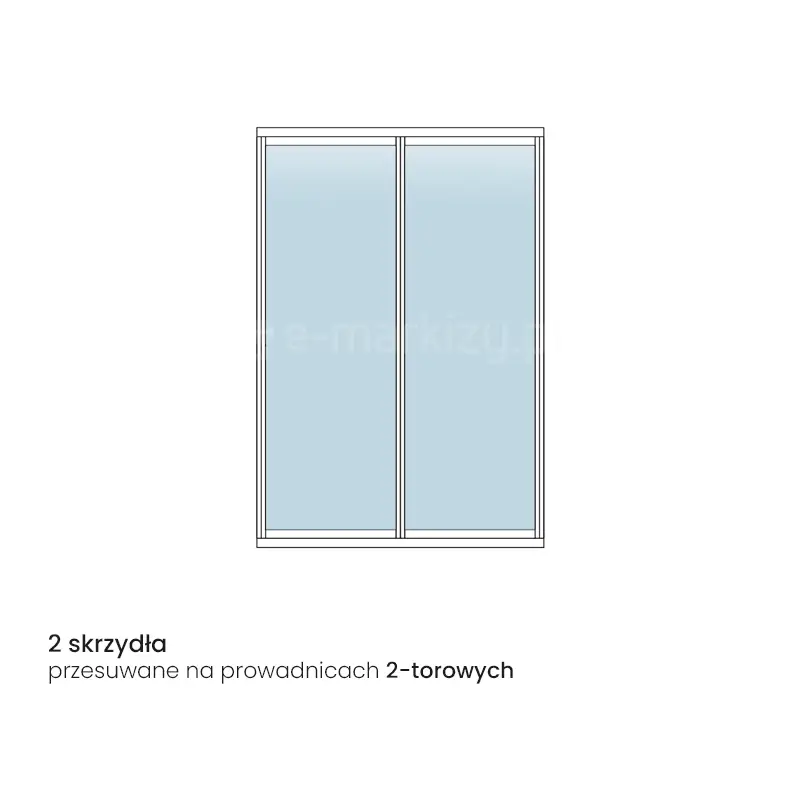

System do szklanych drzwi przesuwnych Sotro składających się z 2 paneli w konstrukcji ramowej

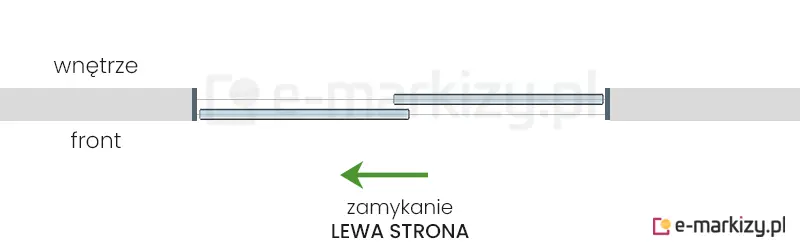

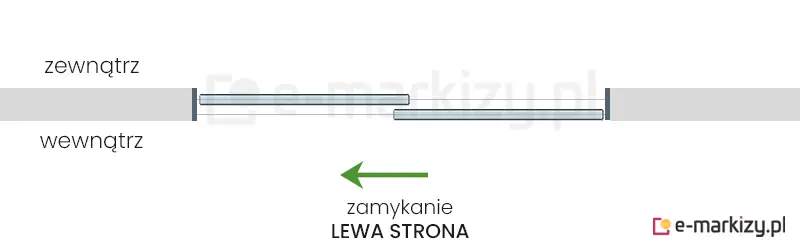

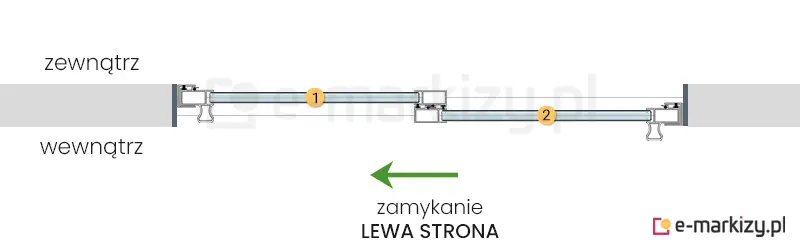

2 szyby przesuwne Sotro zsuwane na lewą stronę na prowadnicy z 2 torami

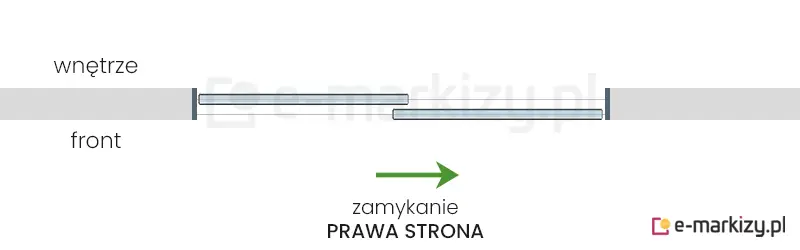

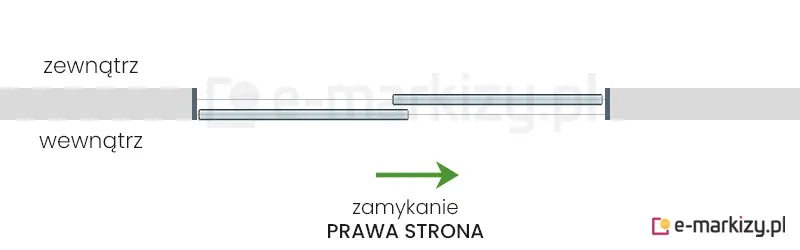

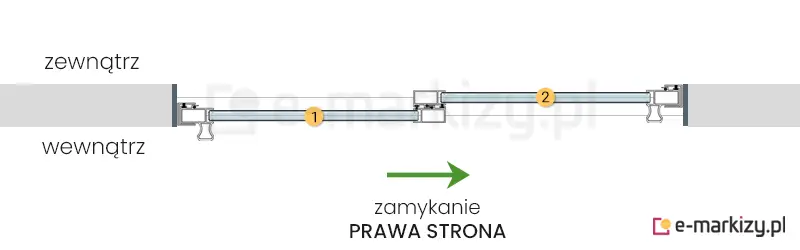

2 szyby przesuwne Sotro zsuwane na prawą stronę na prowadnicy z 2 torami

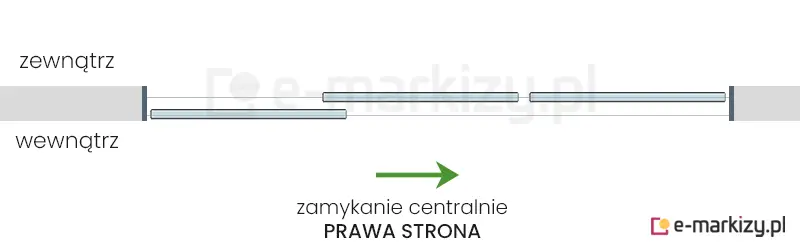

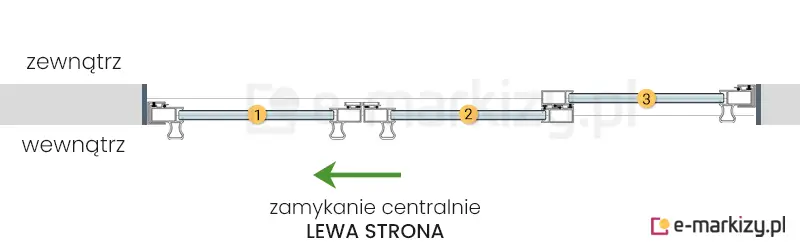

Przykładowe układy systemów ramowych z trzema panelami:

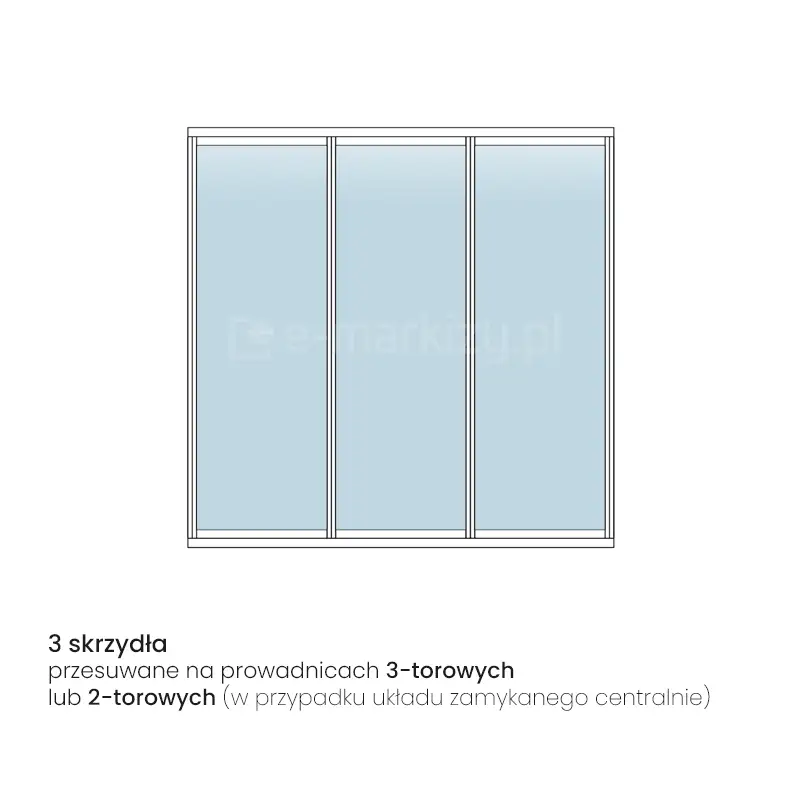

System do szklanych drzwi przesuwnych Sotro składających się z 3 paneli w konstrukcji ramowej

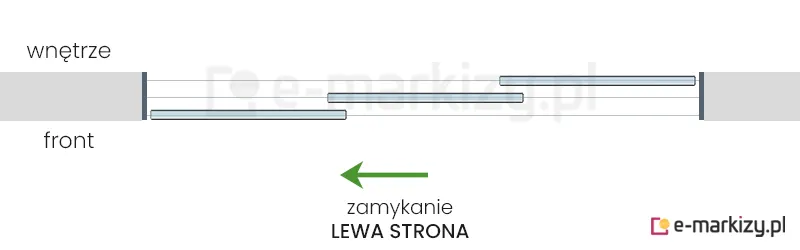

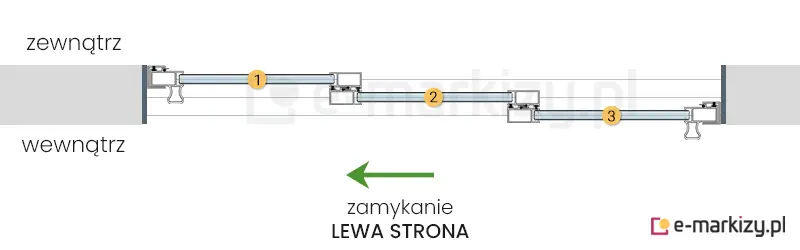

3 szyby przesuwne Sotro zsuwane na lewą stronę na prowadnicy z 3 torami

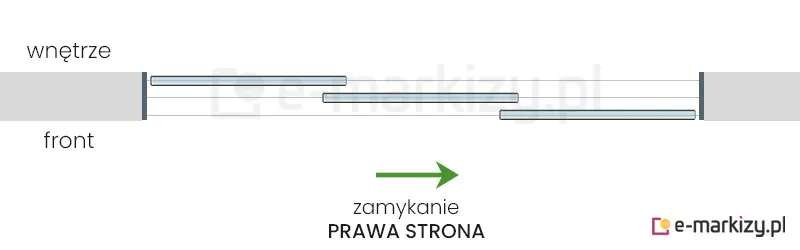

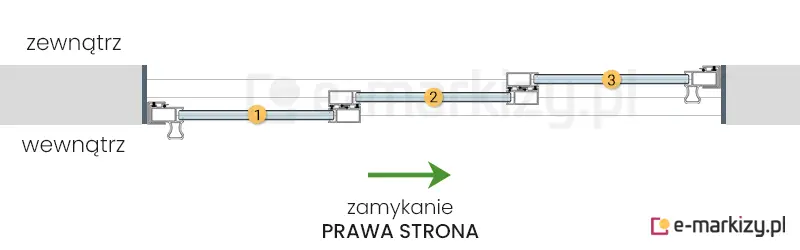

3 szyby przesuwne Sotro zsuwane na prawą stronę na prowadnicy z 3 torami

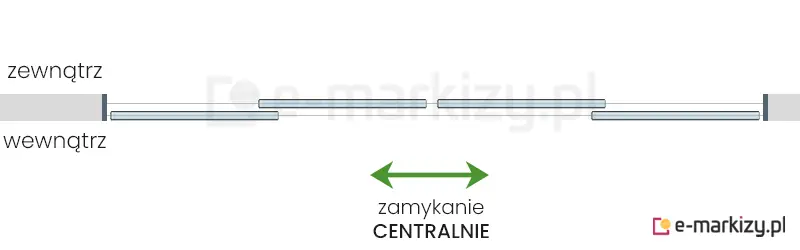

Przykładowe układy systemów ramowych z czterema panelami:

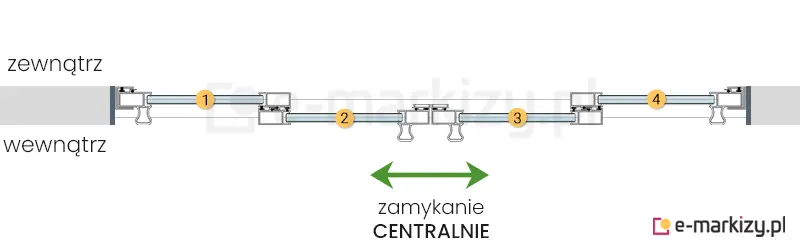

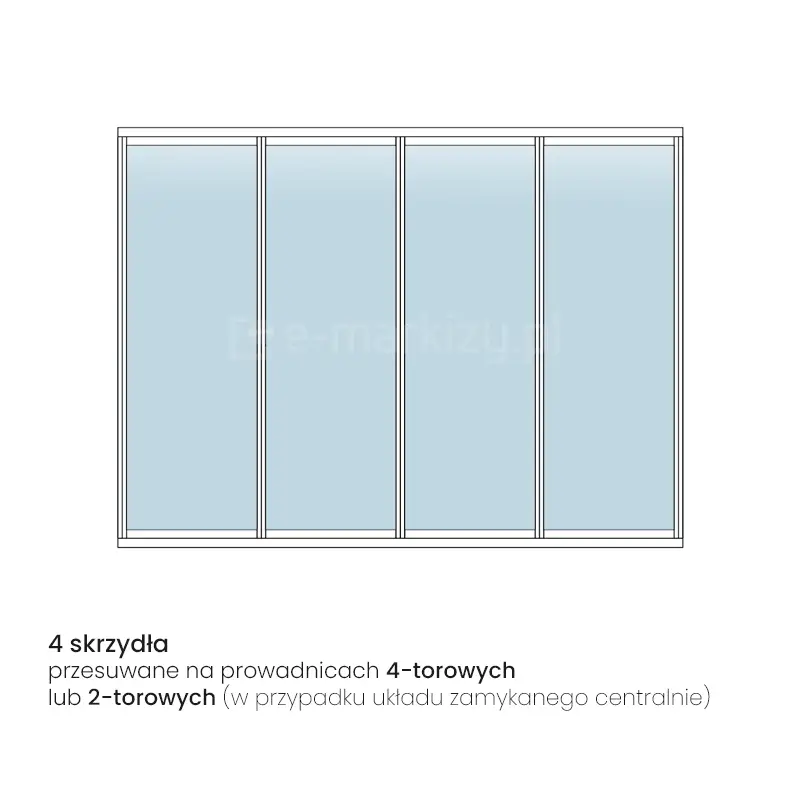

System do szklanych drzwi przesuwnych Sotro składających się z 4 paneli w konstrukcji ramowej

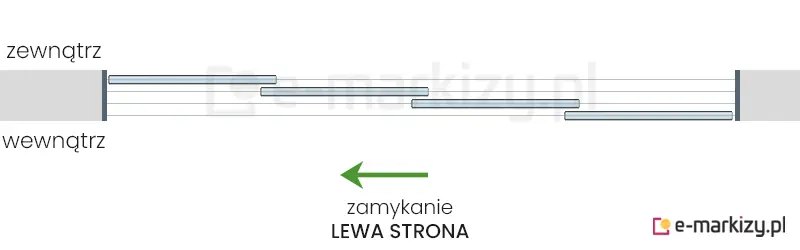

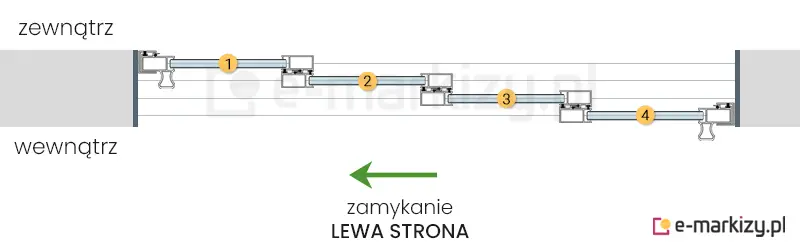

4 szyby przesuwne Sotro zsuwane na lewą stronę na prowadnicy z 4 torami

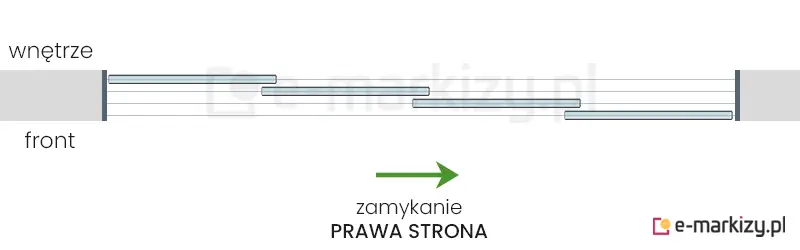

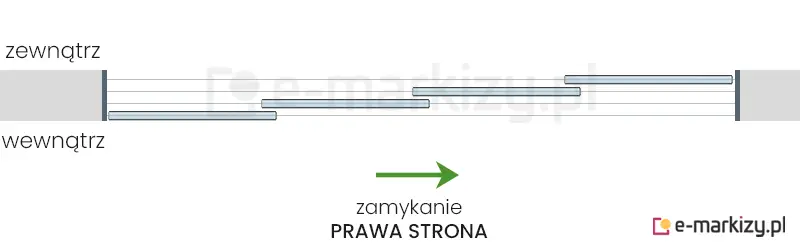

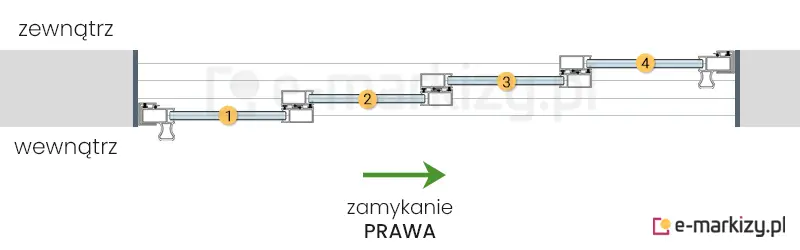

4 szyby przesuwne Sotro zsuwane na prawą stronę na prowadnicy z 4 torami

Przykładowe układy systemów ramowych z pięcioma panelami:

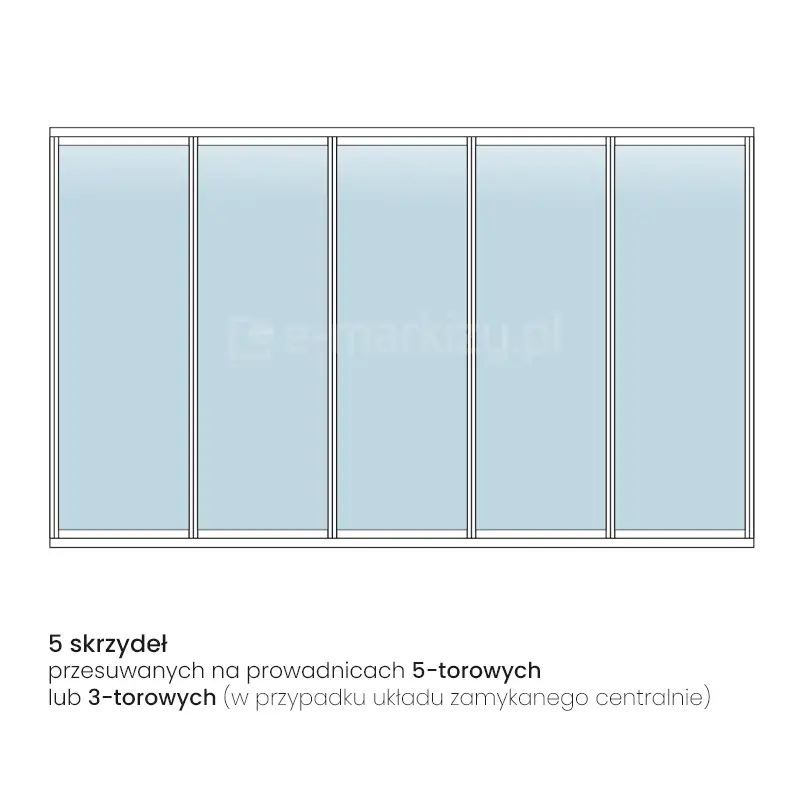

System do szklanych drzwi przesuwnych Sotro składających się z 5 paneli w konstrukcji ramowej

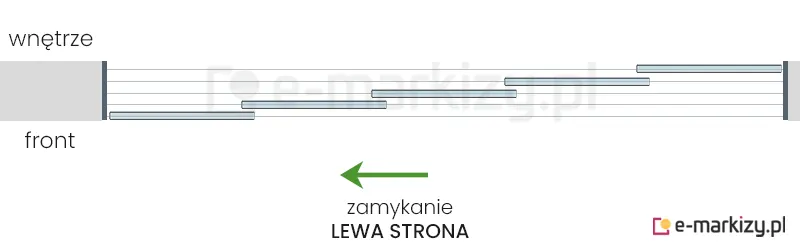

5 szyb przesuwnych Sotro zsuwanych na lewą stronę na prowadnicy z 5 torami

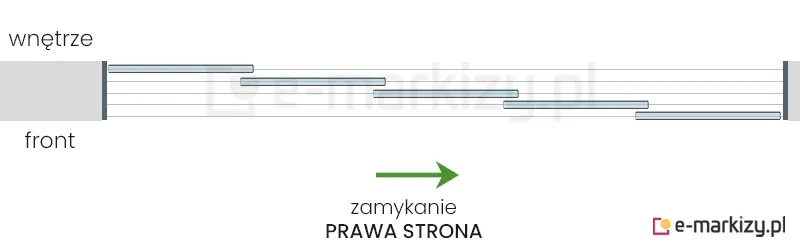

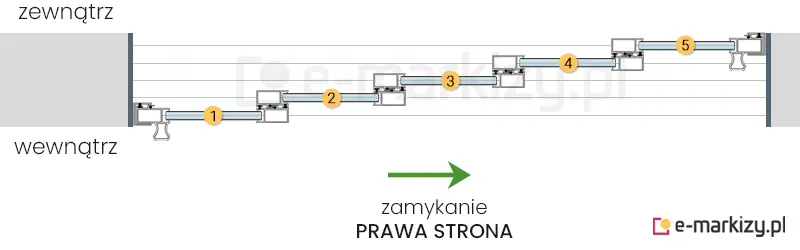

5 szyb przesuwnych Sotro zsuwanych na prawą stronę na prowadnicy z 5 torami

Przykładowe układy systemów ramowych z sześcioma panelami:

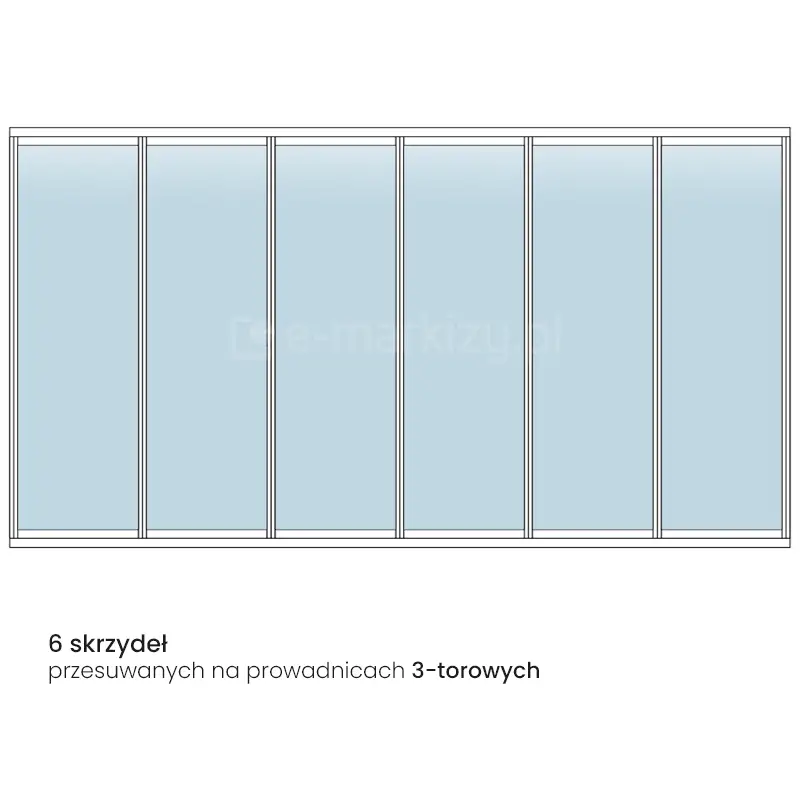

System do szklanych drzwi przesuwnych Sotro składających się z 6 paneli w konstrukcji ramowej

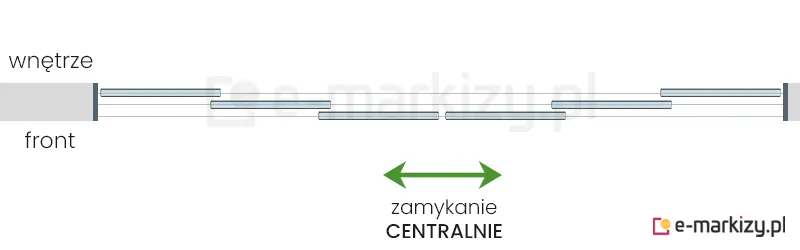

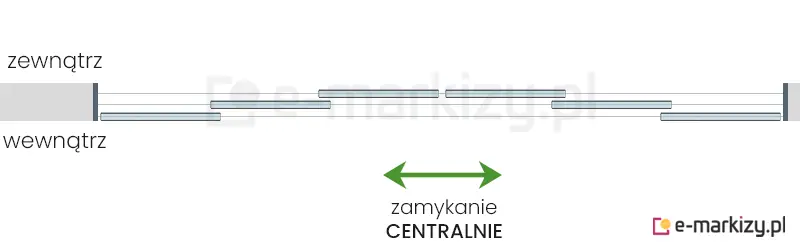

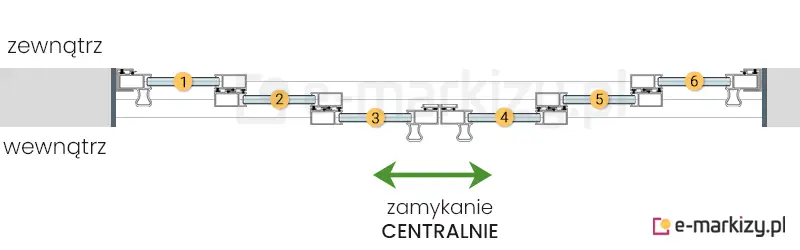

6 szyb przesuwnych Sotro zsuwanych na środek na prowadnicy z 3 torami

Przykładowe układy systemów ramowych z siedmioma panelami:

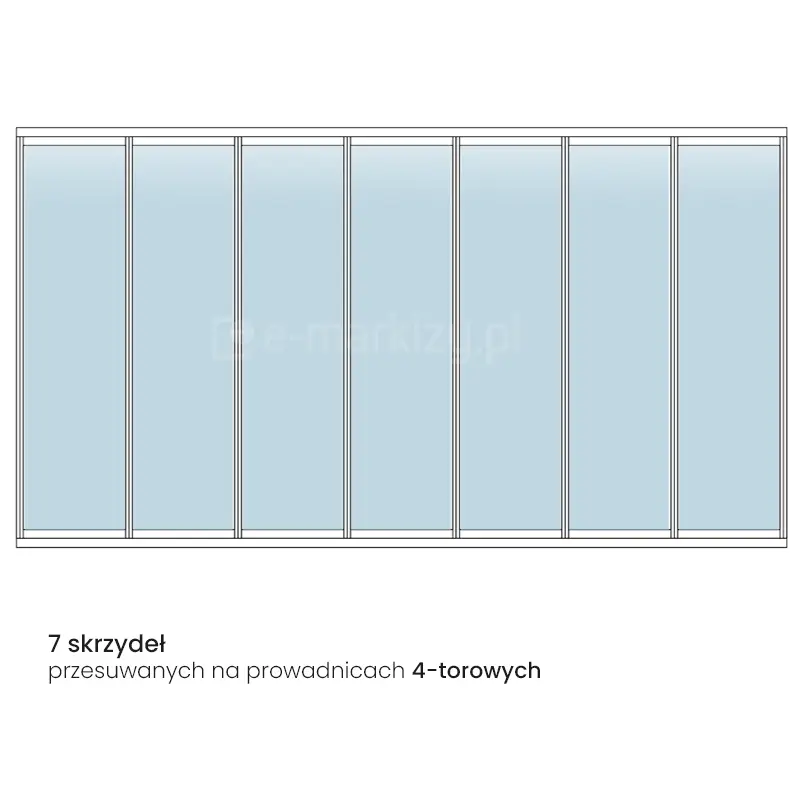

System do szklanych drzwi przesuwnych Sotro składających się z 7 paneli w konstrukcji ramowej

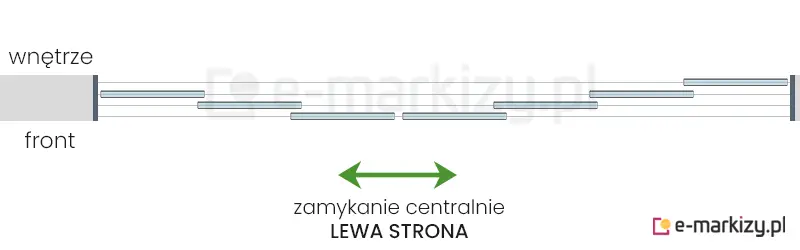

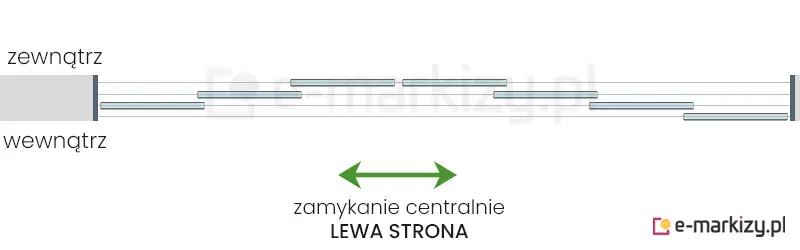

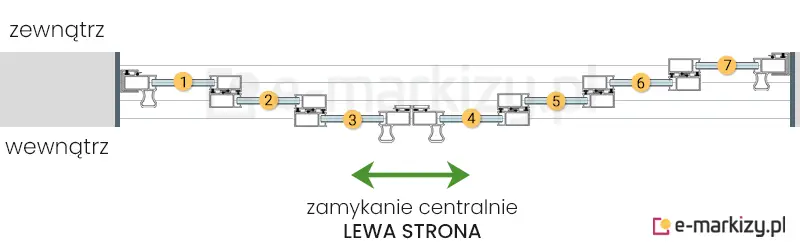

7 szyb przesuwnych Sotro zsuwanych na środek z lewej strony na prowadnicy z 4 torami

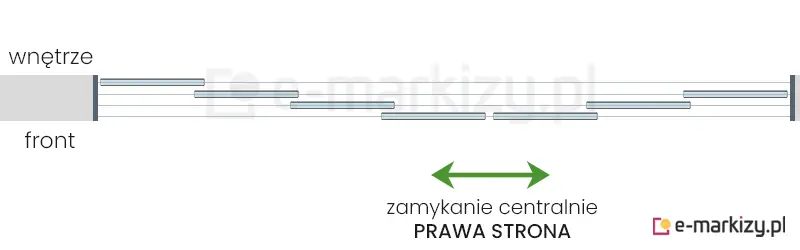

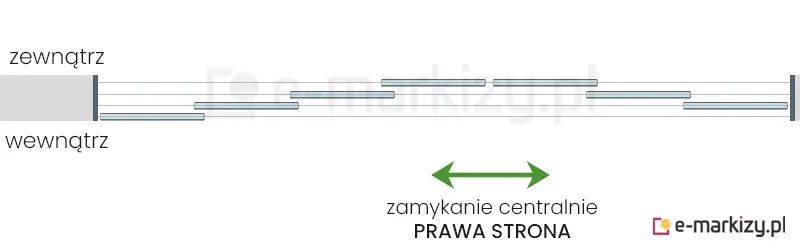

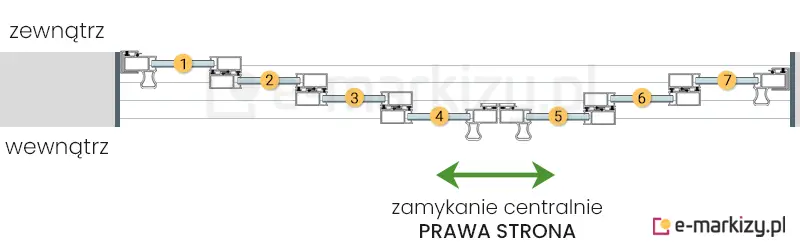

7 szyb przesuwnych Sotro zsuwanych na środek z prawej strony na prowadnicy z 4 torami

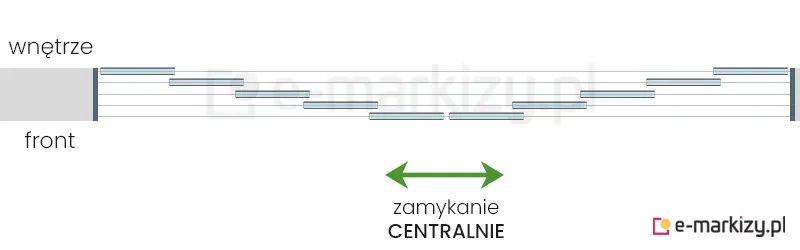

Przykładowe układy systemów szklanych z większą ilością paneli:

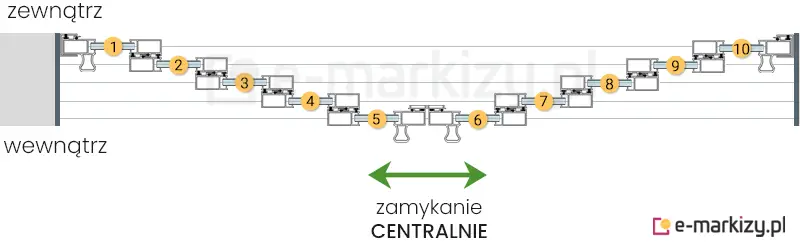

(od 8 do 10 paneli)

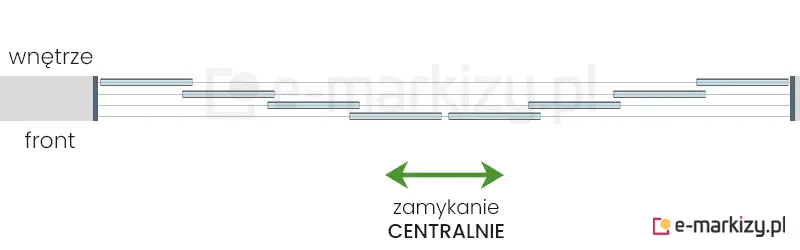

8 szyb przesuwnych Sotro zsuwanych na środek na prowadnicy z 4 torami

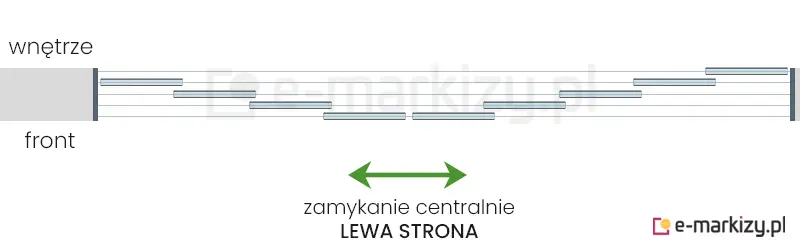

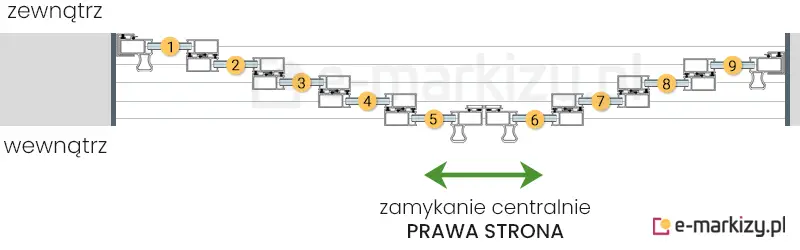

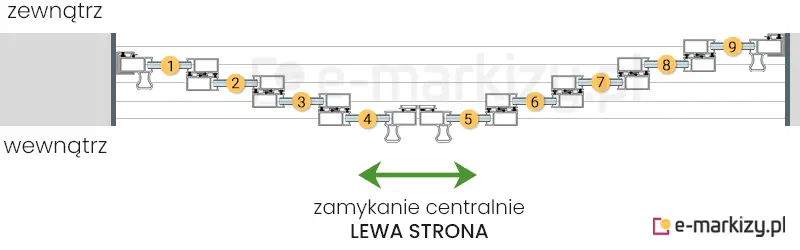

9 szyb przesuwnych Sotro zsuwanych na środek z lewej strony na prowadnicy z 5 torami

Uwaga: stronę sterowania systemem drzwi przesuwnych Sotro zawsze określamy patrząc od wewnątrz pomieszczenia.

Przedstawione powyżej układy to najpopularniejsze warianty, jednak system Sotro wykonujemy na wymiar i możemy go dostosować indywidualnie – w takim przypadku prosimy o wpisanie szczegółowych informacji w uwagach do zamówienia.
