Zadaszenie Tarasowe Spekta Glass Pomiar

Zadaszenie Tarasowe Spekta Glass Pomiar

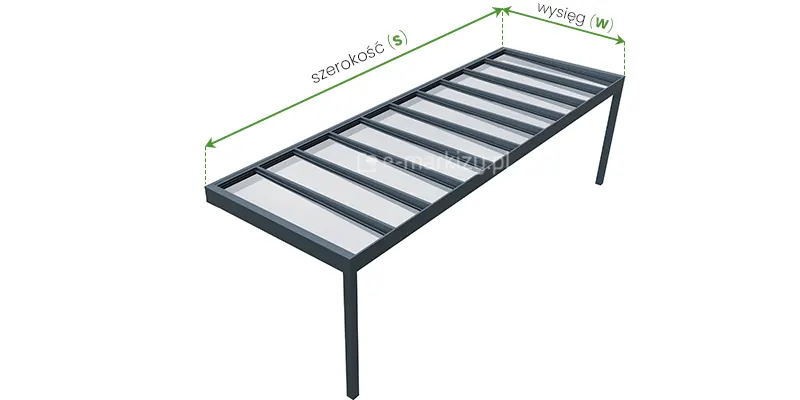

Spekta Glass pomiar - Mierzenie szerokości całkowitej aluminiowej wiaty tarasowej z dachem szklanym Spekta Glass

Smax = 698cm

Jak mierzyć szerokość całkowitą zadaszenia z dachem szklanym Spekta Glass
Schemat pomiaru konstrukcji zadaszenia szklanego Spekta Glass w wersji wolnostojącej

Wmax = 450cm

Pomiar szerokości całkowitej konstrukcji aluminiowego zadaszenia Spektra Glass na 4 podporach

Szerokość zadaszenia od 312 do 698 cm, wysięg zadaszenia od 300 do 450 cm.


Zadaszenie Tarasowe Spekta Glass Pomiar wysokości

H – wysokość całkowita, standard 2800mm
H1 – wysokość w świetle konstrukcji (H – 300mm)

Schemat wymiarowania wysokości całkowitej H oraz wysokości w świetle H1
Rysunek z rzutem bocznym konstrukcji zadaszenia Spekta Glass i wskazaną wysokością całkowitą H oraz wysokością w świetle mniejszą o 300mm

Spekta Glass Dane Techniczne

W zadaszeniu Spekta Glass zastosowano bezpieczne panele laminowane ze szkła hartowanego VSG 44.2 o wysokiej wytrzymałości. Wybór stopnia przejrzystości szkła powinien być dostosowany do stopnia nasłonecznienia oraz planowanego użytkowania przestrzeni. Popularnym rozwiązaniem jest szkło przejrzyste, które zapewnia maksymalne doświetlenie, jednak można wzbogacić konstrukcję o elektryczne rolety przeciwsłoneczne. Rolety te pozwalają na regulację ilości światła, zwiększając funkcjonalność zadaszenia i komfort jego użytkowania w każdej porze dnia.

Wymiary różnych rozmiarów zadaszenia Spekta Glass:

Wysięg 3000mm
(wymiary szkła 840 x 2870 mm)
Szerokość (mm)Liczba paneli
31243
40884
50525
60166
69807
Wysięg 3500mm
(wymiary szkła 840 x 3370 mm)
Szerokość (mm)Liczba paneli
31243
40884
50525
60166
69807
Wysięg 4000mm
(wymiary szkła 840 x 3870 mm)
Szerokość (mm)Liczba paneli
31243
40884
50525
60166
69807
Wysięg 4500mm
(wymiary szkła 840 x 4415 mm)
Szerokość (mm)Liczba paneli
31243
40884
50525
60166
69807

Odstęp między osiami belek to zawsze 964 mm.


Rzut górny zadaszenia aluminiowego Spekta Glass z oznaczonym sposobem pomiaru szerokości (s), wysięgu (w) oraz przekątnej (x)
Zadaszenie wolnostojące ze szkła Spekta Glass na 4 podporach - pomiar przekątnej x, szerokości s oraz wysięgu w
Wymiary (szerokość x wysięg) [mm]Szerokość (S) [mm]Wysięg (W) [mm]Przekątna podpór zewnętrznych (x) [mm]
3124 x 3000312430004330
4088 x 3000408830005070
5052 x 3000505230005875
6016 x 3000601630006722
6980 x 3000698030007597
3124 x 3500312435004691
4088 x 3500408835005381
5052 x 3500505235006145
6016 x 3500601635006959
6980 x 3500698035007808
3124 x 4000312440005075
4088 x 4000408840005719
5052 x 4000505240006443
6016 x 4000601640007224
6980 x 4000698040008044
3124 x 4500312445005477
4088 x 4500408845006079
5052 x 4500505245006765
6016 x 4500601645007512
6980 x 4500698045008304

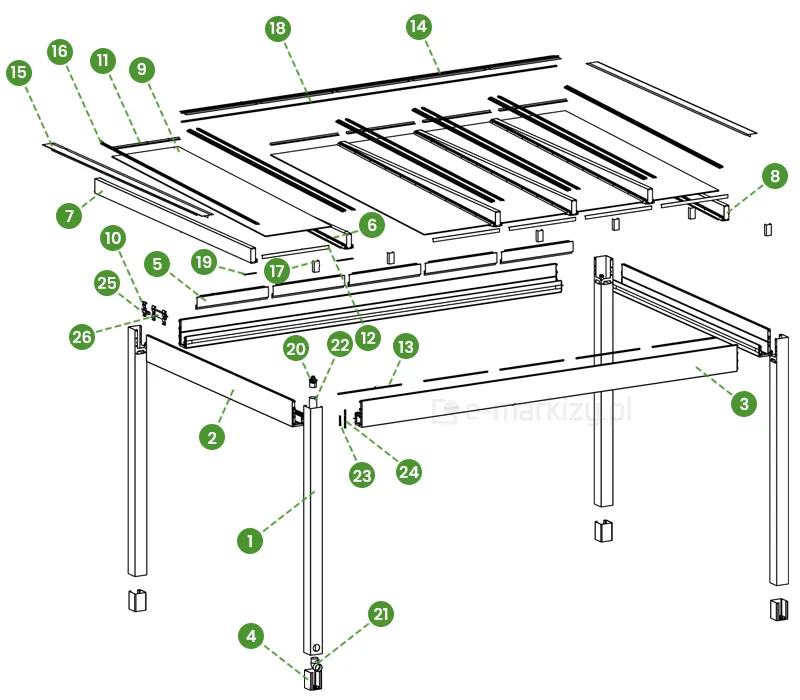

Ponumerowane i wskazane elementy składowe zadaszenia tarasowego Pinela Glass Deponti

Komponenty zadaszenia Spekta Glass

01. Podpora
02. Profil rynny dla wysięgu
03. Profil rynny dla szerokości
04. Opcjonalna podstawa do montażu
05. Osłona wykończeniowa
06. Belka pośrednia
07. Belka boczna lewa
08. Belka boczna prawa
09. Płyta szklana
10. Uchwyt na przewody elektryczne
11. Profil przeciwrozbryzgowy
12. Profil okapowy
13. Uszczelka rynny
14. Osłona tylna

15. Osłona boczna
16. Profil szklany
17. Belka z profilem U
18. Taśma uszczelniająca (Compriband)
19. Pianka EPDM
20. Łapacz liści Ø80 mm
21. Kolanko 90° RWD
22. Rura RWD Ø80 mm
23. Mała płytka rozkładająca nacisk
24. Duża płytka rozkładająca nacisk
25. Odbiornik IO do białych diod LED
26. Zasilacz


Zwymiarowany przekrój rynny Pinela Glass 145x300mm

Zadaszenie Tarasowe Spekta Glass Pomiar rynny

• Rynna odpływowa 145x300mm


Przekrój podpory 150x150mm oraz belek 60x165mm zadaszenia Pinela Glass

Podpora i belka zadaszenia

Przekrój podpory 150x150mm
Belka 60x165mm

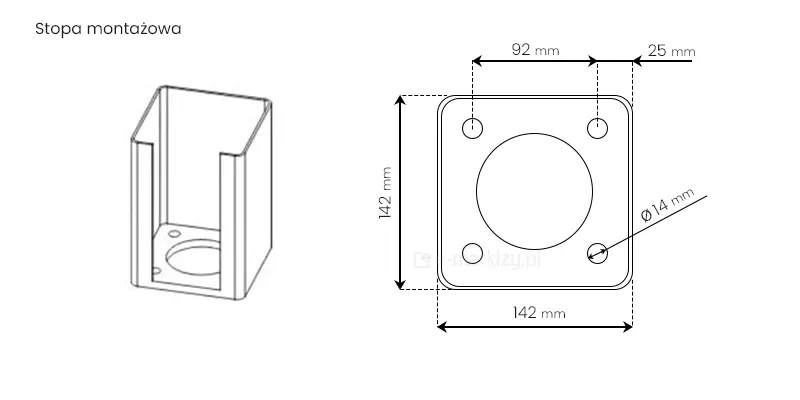

Stopa do montażu podpór konstrukcji Spekta Glas posiada wymiary całkowite 142 x 142 mm

Stopa montażowa zadaszenia

• Przekrój stopy 142x142mm
