Żaluzja aluminiowa 50 mm instrukcja pomiaru

Żaluzje aluminiowe 50 mm to nowa odsłona klasycznych osłon okiennych. Szersze lamele doskonale sprawdzają się w większych przeszkleniach, mocowane na ścianie czy do sufitu.

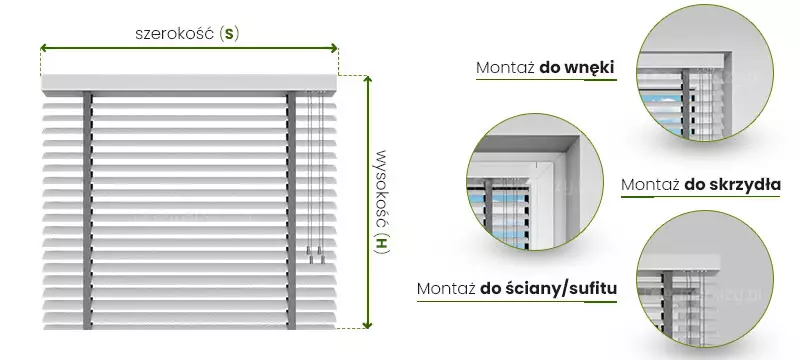

Żaluzja aluminiowa 50 mm instrukcja pomiaru szerokości i wysokości osłony

Do zamówienia zawsze należy podać szerokość całkowitą i wysokość całkowitą, jaką ma mieć żaluzja.

S – szerokość całkowita żaluzji
H – wysokość całkowita żaluzji*

Wybierając żaluzje aluminiowe 50 mm masz do wyboru cztery sposoby jej zamocowania – na skrzydle okna, na ścianie, suficie lub do wnęki okiennej. Aby prawidłowo podać wymiary całkowite żaluzji do zamówienia sprawdź nasze szczegółowe wskazówki, jak poprawnie dokonać pomiaru żaluzji w zależności od miejsca mocowania.

*Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 50 mm wynosi 4,4 cm. Czyli wysokość żaluzji to wielokrotność skoku 4,4, cm plus wysokość rynny górnej 5 cm oraz wysokość belki dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.

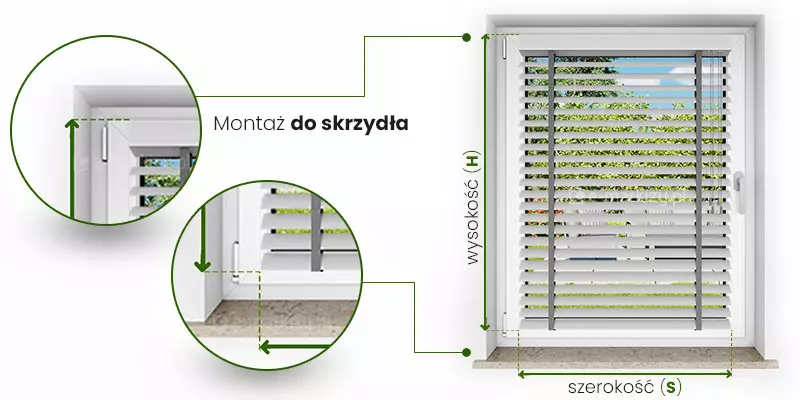

A. Żaluzja aluminiowa 50 mm instrukcja pomiaru dla montażu na skrzydle okna

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość żaluzji przy montażu na skrzydle okiennym, najlepiej jest zmierzyć szybę skrzydła i dodać po 2 cm na stronę.

Np. Zmierzona szerokość szyby to 50 cm. Dodajemy więc w sumie 4 cm i uzyskujemy szerokość S=54 cm.

Do określenia wysokości H, najlepiej jest zmierzyć wysokość całkowitą skrzydła okna i odjąć od tej wartości 004 cm.

Np. Rama okienna = 120 cm, po odjęciu 0,5 cm uzyskujemy wysokość H = 119,5 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

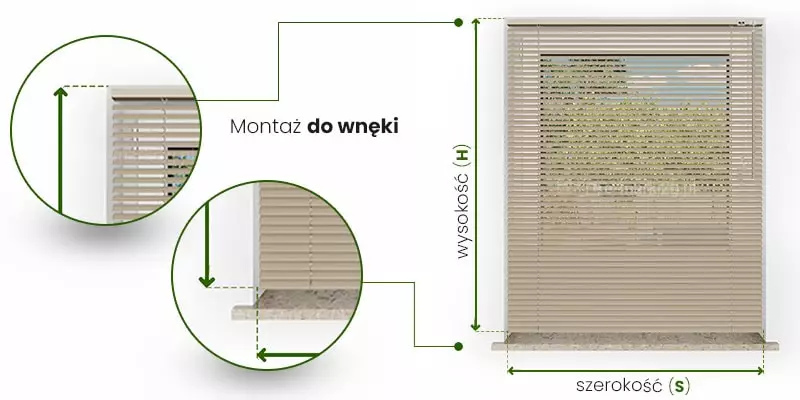

B. Żaluzja aluminiowa 50 mm instrukcja pomiaru przy montażu we wnęce okiennej

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy pomierzyć wnękę okienną w kilku punktach (aby sprawdzić jej pion) i od najmniejszej wartości odjąć wartość ok. 0,5 cm na stronę aby uzyskać pewien luz.

Np. zmierzona szerokość wnęki to S1=81 cm, S2=81,5 cm, S3=80,7 cm. Odejmujemy więc od najmniejszej wartości po 0,5 cm na stronę.

80,7 cm -(2×0,5 cm)=79,7 cm

Uzyskana szerokość całkowita żaluzji wyniesie 79,7 cm.

Wysokość (H) żaluzji, uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm

Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu 2 cm, otrzymujemy wynik:
Wysokość (H) =128 cm

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

C. Żaluzja aluminiowa 50 mm instrukcja pomiaru do montażu na ścianie

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy mierzyć wnękę okienną i dodać na każdą stronę pewną zakładkę (wg potrzeby).

Najczęściej jest to ok. 10 cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2×10 cm) = 180 cm

Uzyskana szerokość całkowita żaluzji to 180 cm.

Wysokość (H), uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm.
Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu 2 cm, otrzymujemy wynik Wysokość (H) =128 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

D. Żaluzja aluminiowa 50 mm instrukcja pomiaru osłony mocowanej do sufitu

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy mierzyć wnękę okienną i dodać na każdą stronę pewną zakładkę (wg potrzeby).

Najczęściej jest to ok. 10 cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2×10 cm) = 180 cm

Uzyskana szerokość całkowita żaluzji to 180 cm.

Wysokość (H), uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm.
Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu 2 cm, otrzymujemy wynik Wysokość (H) =128 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

Żaluzja aluminiowa 50 mm instrukcja pomiaru – jak obliczyć wysokość pakietu żaluzji 50 mm?

Zawieszenie żaluzji we wnęce okna, na ścianie lub suficie może oznaczać, że po zwinięciu osłony, złożony pakiet z lamelami będzie przeszkadzał w swobodnym otwieraniu okna. Warto to wziąć pod uwagę podczas dokonywania pomiarów osłony. Sprawdź, jak szybko wyliczyć wysokość pakietu żaluzji 50 mm!

Wliczamy elementy stałe (wieszak (2), rynna górna (1), belka dolna (3) ) czyli 10 cm, następnie wliczamy 1cm luzu mechanizmu (wynikający z bezwładności mechanizmu z podciąganiem sznurkowym).

Do tego doliczamy pakiet lamel (4): 2 cm na każde 100cm wysokości żaluzji. W przypadku mechanizmu żaluzji elektrycznych nie doliczamy luzu mechanizmu, ponieważ pakiet lamel może być dociągnięty do samej rynny.

Przykład: zamawiana żaluzja to wysokość =140 cm

Jaka jest wysokość całego pakietu?
Razem „wysokość pakietu żaluzji”:

140 cm – 10 cm = 130 cm : 100 cm = 1,3 x 2 = 2,6 cm + 10 cm = 12,6 cm

Należy pamiętać, że wysokość pakietu w naszym przykładzie 12,6 cm, jest wartością orientacyjną i może się zmienić pod wpływem różnego ułożenia lameli.

Żaluzja aluminiowa 50 mm instrukcja pomiaru – dodatkowe uwagi

UWAGA: Należy pamiętać, że żaluzja po zwinięciu, będzie miała pewien pakiet lameli, który może przysłonić szybę (w przypadku montażu do skrzydła) lub uniemożliwić otwarcie okna (w przypadku montażu we wnęce).

Przy montażu do ściany, górny punkt pomiarowania należy przyjąć z uwzględnieniem pakietu zwiniętych lameli oraz mechanizmu żaluzji.

Żaluzja aluminiowa 50 mm instrukcja pomiaru – dodatkowe uwagi

* Górny mechanizm zajmuje ok. 2cm wysokości (przy żaluzji 25mm) oraz 5cm (przy żaluzji 50mm).
Należy pamiętać, że po zwinięciu żaluzji wysokość mechanizmu zwiększy się o grubość pakietu lameli,
co w nie których przypadkach może kolidować przy otwarciu okna. Wysokości pakietu przy żaluzji 50mm to średnio po 5cm na każdy metr wysokości a przy żaluzji 25mm to średnio 2,5cm na każdy metr wysokości.

* Podane instrukcje pomiarowania, są tylko przykładem. Do zamówienia podajemy zawsze skrajne wymiary (szerokość S i Wysokość H) i należy je podać według własnych preferencji.

*Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 50 mm wynosi 4,4 cm. Czyli wysokość żaluzji to wielokrotność skoku 4,4, cm plus wysokość rynny górnej 5 cm oraz wysokość belki dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.
