Refleksol XS – Pomiar – Jak mierzyć?

Refleksol XS Selt wymiarowanie, pomiar refleksola, refleksole wymiary

Wymiarowanie refleksola XS:

S=Szerokość refleksola do 260cm
H=Wysokość systemu do 260cm

Pomiar refleksola XS z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 260cm
Wysokość H – jest to wysokość całkowita – do 260cm

Refleksol xs selt wymiarowanie szerokości oraz wysokości osłony

Refleksol XS sposoby pomiaru refleksola selt, szerokość całkowita, wysokość całkowita

Refleksol XS – Dane Techniczne

Refleksol XS Selt, komponenty refleksoli, uchwyt ścienno-sufitowy, rura nawojowa z tkaniną, prowadnica linkowa, napinacz linki, uchwyt linki

Zobacz sposoby montażu refleksola

Wyceń refleksol XS

Refleksol XS – Komponenty

– uchwyt ścienno-sufitowy
– rura nawojowa z tkaniną
– belka dolna
– napinacz linki
– prowadnica linkowa
– uchwyt linki

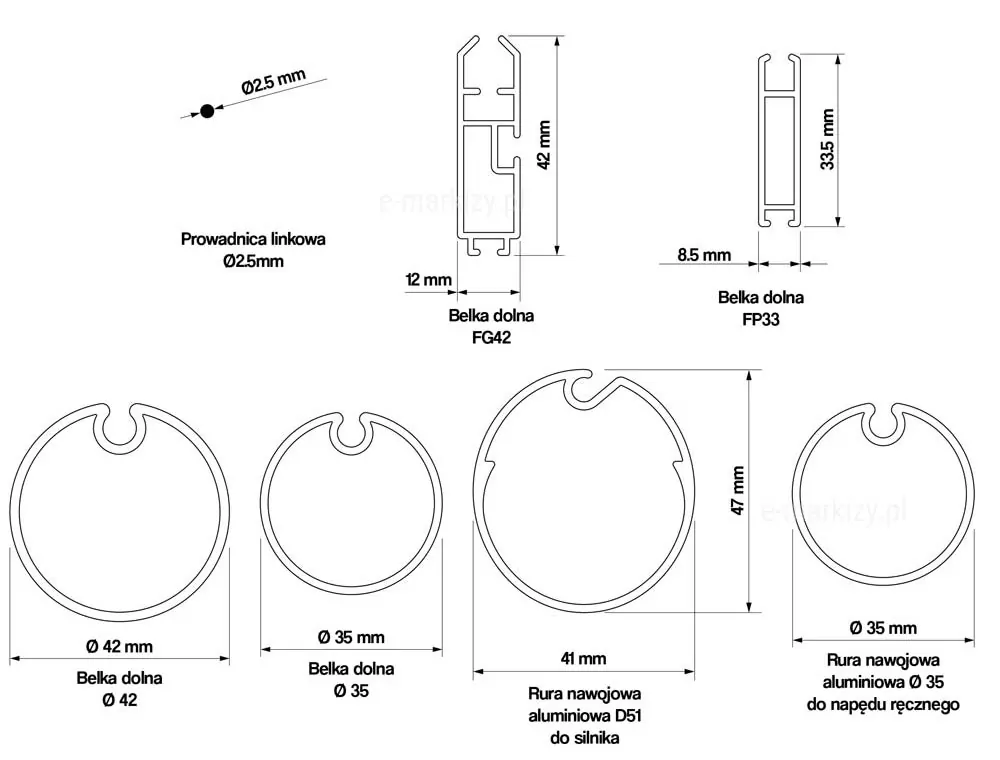

Refleksol XS przekroje belek dolnych, przekroje rur nawojowych

Przekroje belek dolnych i rur nawojowych

Refleksol XS uchwyt ścienno-sufitowy, montaż refleksola do ściany, montaż refleksola do sufitu

Uchwyt ścienno-sufitowy refleksola

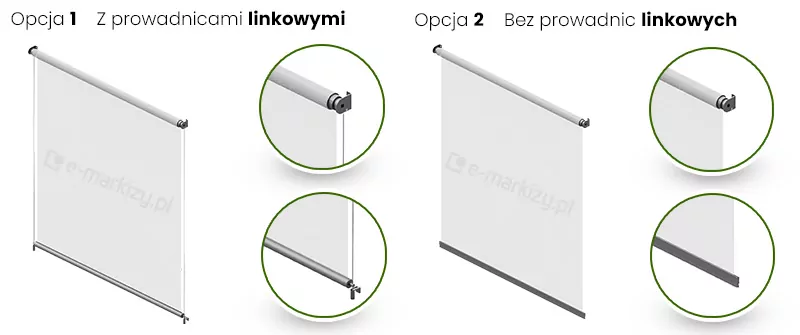

Refleksol xs selt wybierz rodzaj prowadnic tkaniny

Refleksol z prowadnicami linkowymi lub wolnowiszący

Refleksol XS może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belke dolną.

Roleta na okno balkonowe refleksol xs selt mocowany do ściany

Montaż rolety do ściany

Uchwyt ścienno-sufitowy przymocowany jest do ściany, wnęki lub ramy okna, a napinacze prowadnic linkowych do ściany lub podłoża.

Roleta na okno balkonowe refleksol xs selt mocowany do sufitu

Montaż rolety do sufitu

Uchwyt ścienno-sufitowy przymocowany jest do sufitu lub wnęki, a napinacze prowadnic linkowych do ściany lub podłoża.

Refleksol linkowy xs mocowanie kasety do ściany lub sufitu

Montaż refleksola XS z prowadnicami linkowymi

– Uchwyt ścienno-sufitowy
– Napinacz linki przyścienny
– Napinacz linki przypodłogowy

refleksol xl selt roleta tkaninowa refleksole screen roleta tekstylna

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Podłogowy napinacz linki

Refleksol XS selt sterowanie elektryczne do osłony pionowej screen, Refleksol XS – napęd elektryczny

Sterowanie roletami screen

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Refleksol XS Selt

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie otworów okiennych , przeszkleń, wydzielenia przestrzeni o niedużych rozmiarach.
Przeznaczona do wewnątrz pomieszczeń
Charakterystyka wyrobu:
– Wyrób bezkasetowy z prowadnicami linkowymi lub wolnowiszący
– Napęd elektryczny lub ręczny (korba)
– Aluminiowe uchwyty mocujące ścienno-sufitowe niewielkich rozmiarów umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Prowadnice linkowe – nierdzewne
– Możliwość zastosowania różnych wariantów belek dolnych

– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Cztery odmiany belki dolnej FG42, FP33, fi 35 lub fi42.

PARAMETRY TECHNICZNE REFLEKSOL RXS
Szerokość maksymalna: 2,6 m
Wysokość maksymalna: 2,6 m
Maksymalne pole powierzchni tkaniny: 6,8 m2
Średnica rury nawojowej: 51mm
Belka dolna: Prostokątna 12×42 mm; prostokątna 8,5×33,5 mm; okrągła średnicy 35 mm lub 42 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 80 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,55 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy od 3 do 6 Nm ( w zależności od typu silnika )
– prędkość obrotowa od 28 obr / min do 30 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Korba o długości 180 cm składana z przegubem Cardana, anodowane aluminium lub z przegubem Cardana i przepustem ściennym
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Wewnętrzne

Karta katalogowa – Zobacz PDF
