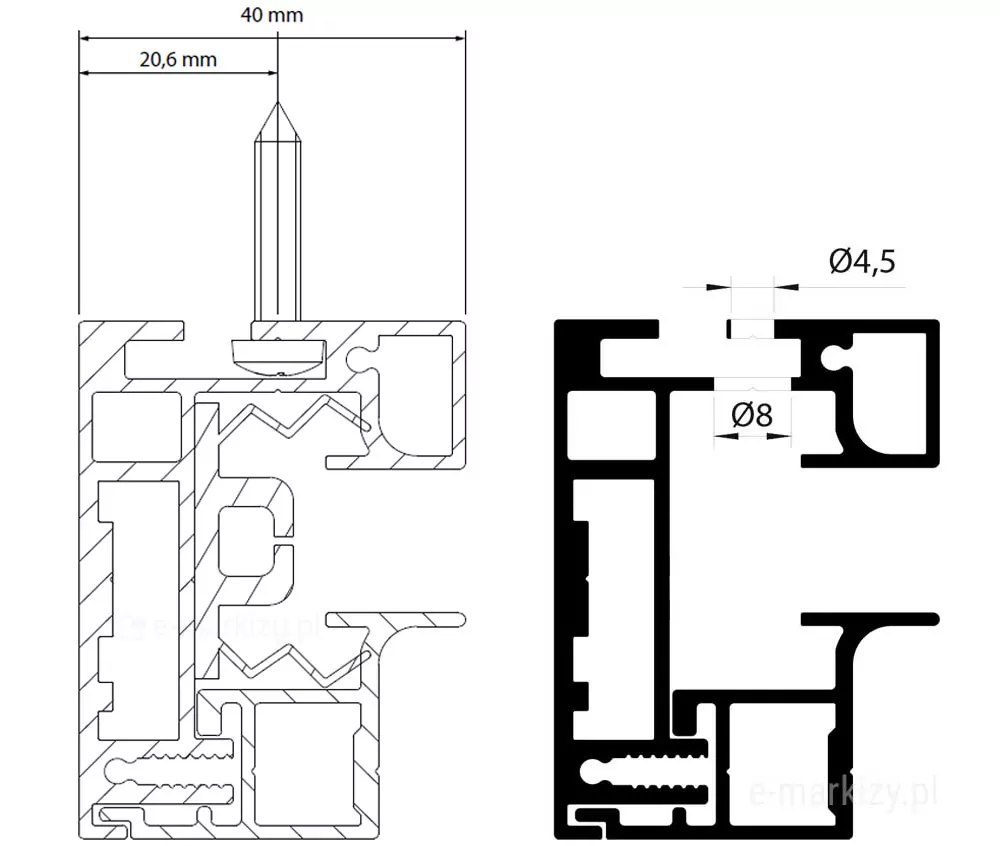

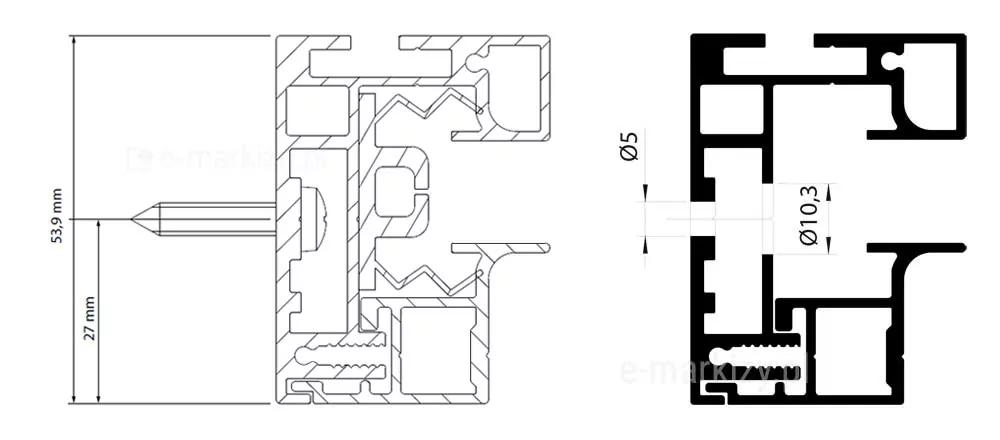

Profil prowadnicy Ziiip (standard)

1. Profil prowadzący (zygzak)
2. Prowadnica G40Z-Rewizja
3. Prowadnica G40Z-02 (część stała)
4. Wkręt mocujący

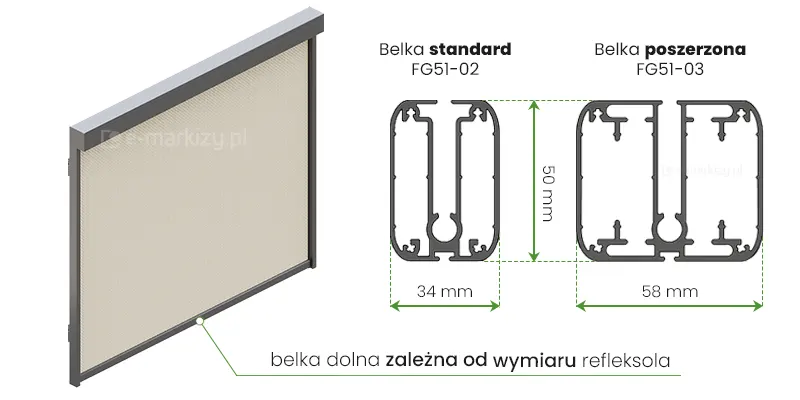

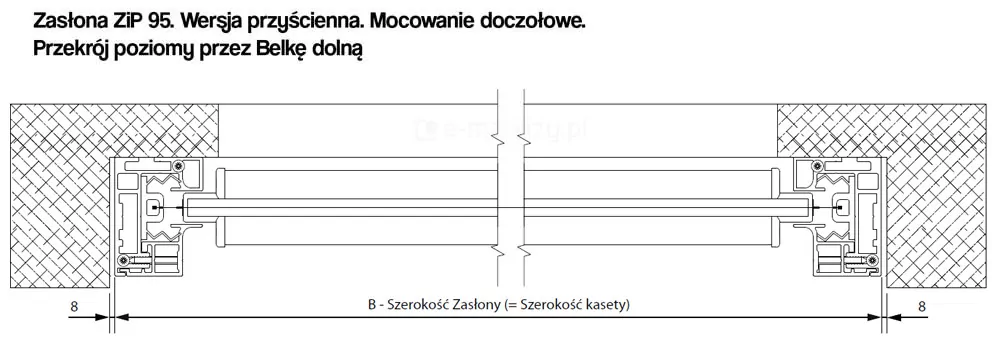

Belka dolna FG51 (standard)

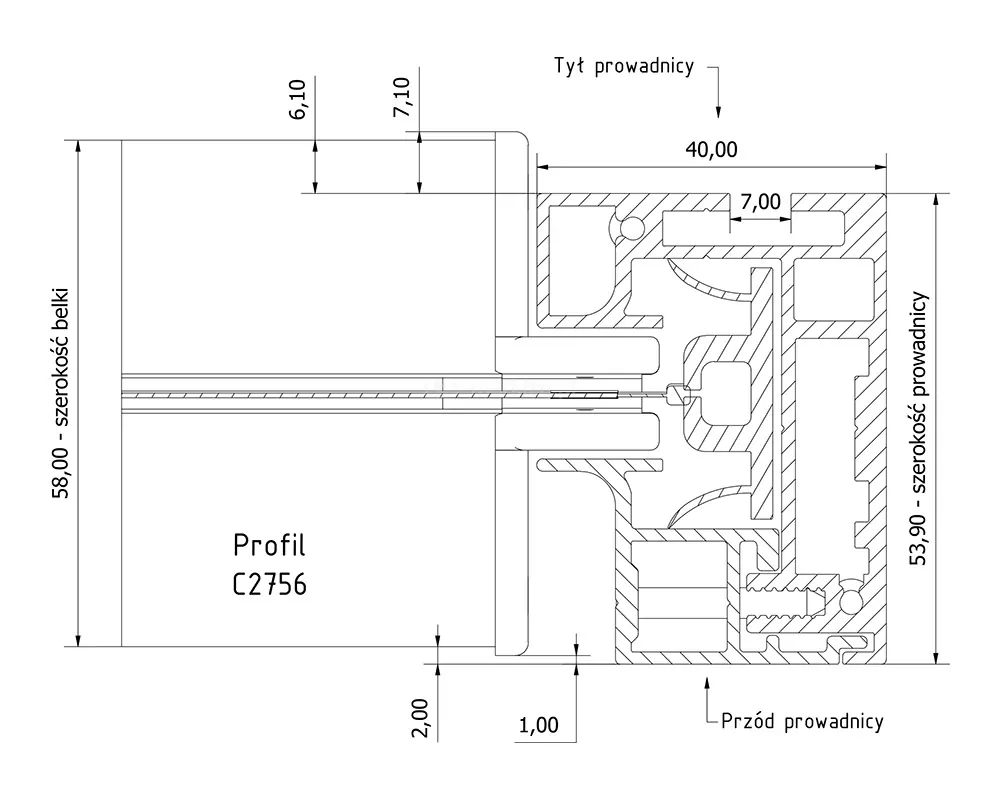

Profil prowadnicy Ziiip – C2756

Montaż systemu ZIIIP 95 bez użycia uchwytów dystansujących – Stosowana do szerokości 1600mm, położenie prowadnicy od ściany wymaga zastosowania dodatkowych dystansów.

*W przypadku zamówienia równocześnie wąskich i szerokich refleksoli istnieje możliwość zastosowania nowych POSZERZONYCH belek dolnych także w refleksolach powyżej 1600mm szerokości (za dopłatą ~5%)

Belka dolna Ziiip – C2756

Stosowana do szerokości 1600mm, pozwala wykonać w pełni funkcjonalne wąskie i wysokie systemy ZiiiP.

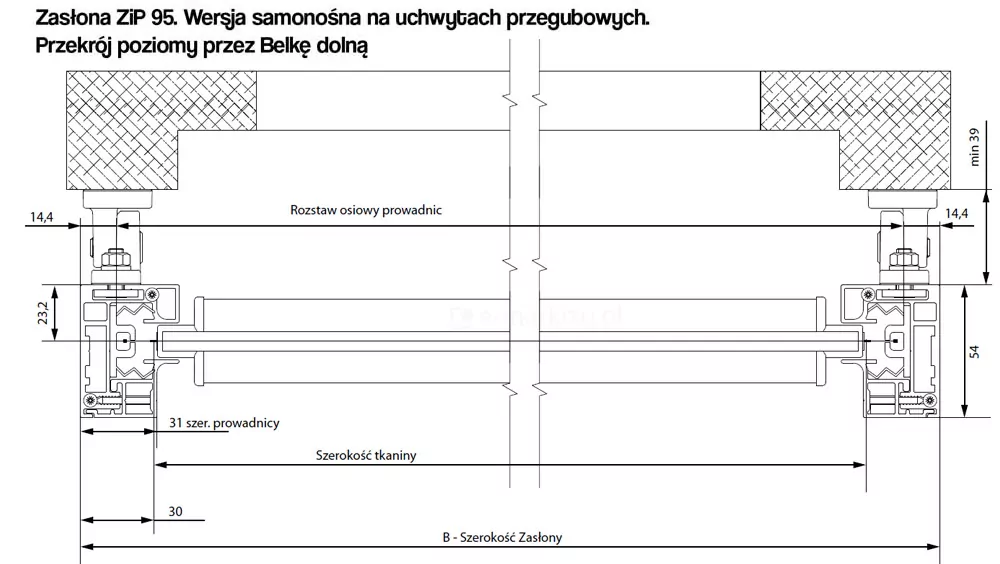

W przypadku poszerzonej belki dolnej ZiiiP 95 zalecamy stosowanie uchwytów dystansujących.

Refleksol Ziiip 95 Selt

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Aluminiowe prowadnice ekstrudowane z rewizją

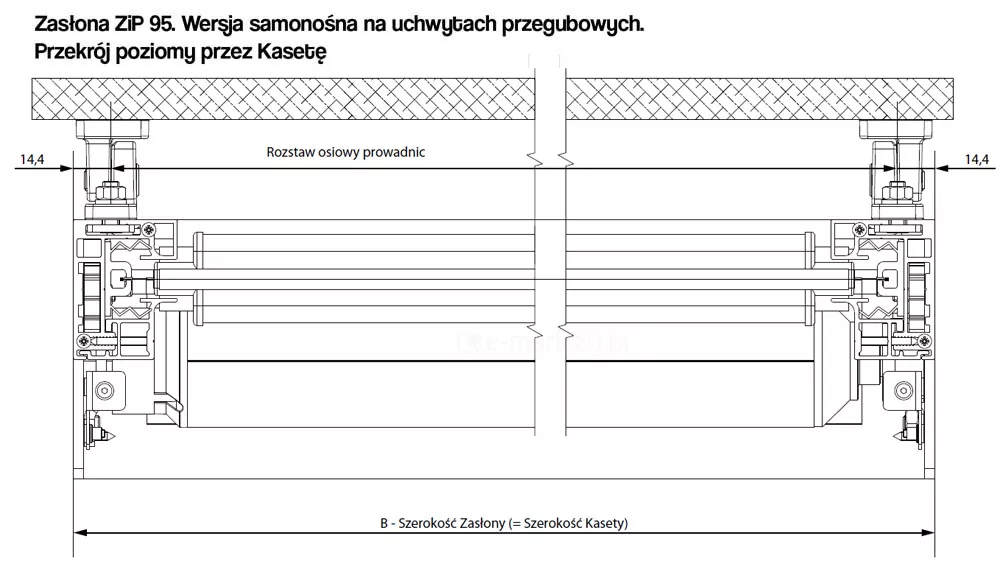

– Możliwość montażu modułowego prowadnic na wspólnych uchwytach samonośnych
– Tkanina posiada boczne zamki co zapewnia wysoką odporność wiatrową
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.

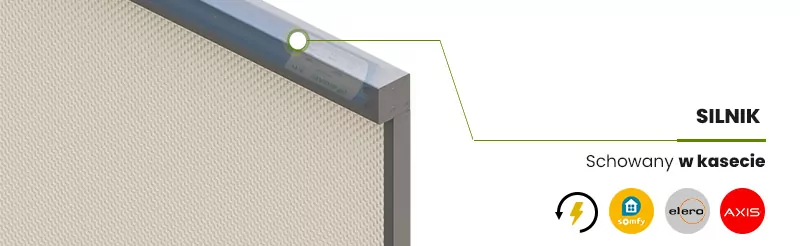

– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R95 Ziiip

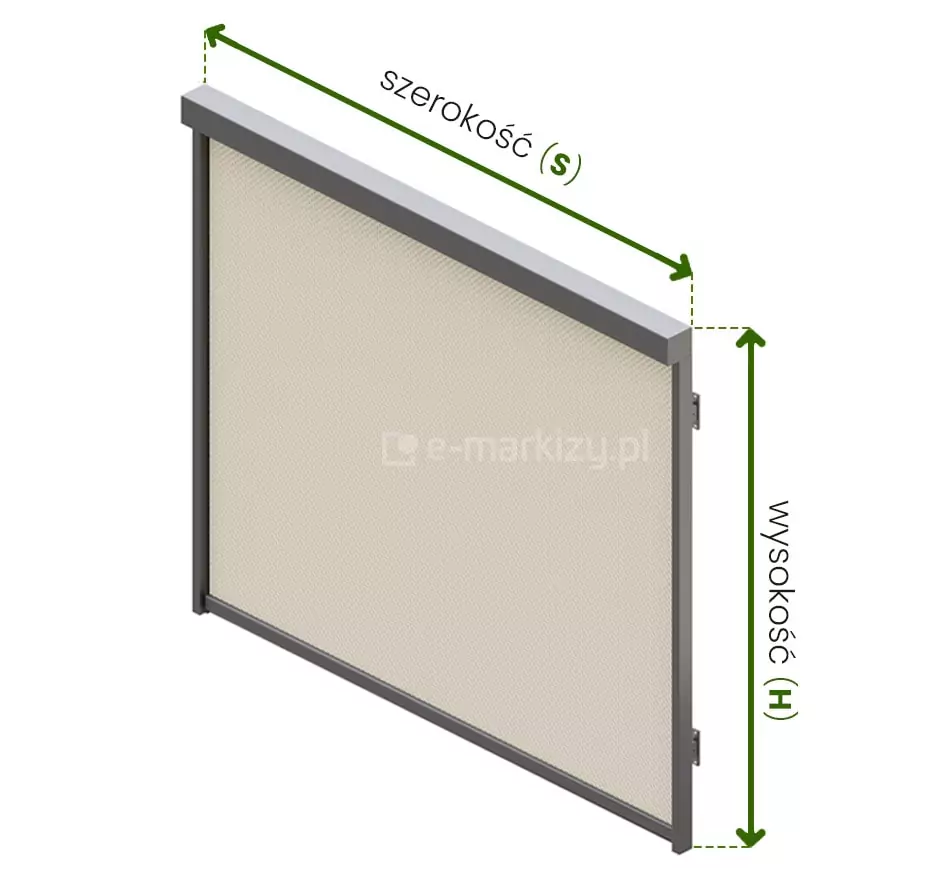

Szerokość maksymalna: 2,7 m (linkowa)
Wysokość maksymalna: 3 m
Maksymalne pole powierzchni tkaniny: 8,1 m2
Średnica rury nawojowej: 51mm

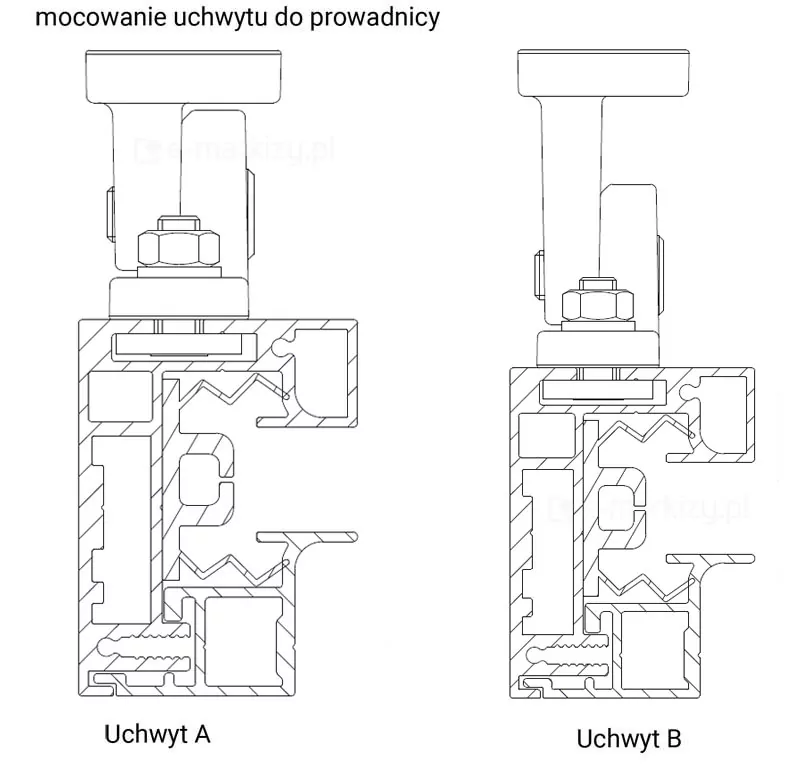

Prowadnice: Na uchwytach samonośnych: typ A (refleksolowe) o wysięgu 39-45 mm
lub typ B (żaluzjowe) o wysięgu 52-58 mm
Belka dolna: FG51-02 (opcjonalnie FG51)
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 100 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,52 A do 1,05 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 5-9 Nm
– prędkość obrotowa od 16 obr / min do 28 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 51A / RZ / 2018
Odporność na obciążenie wiatrem: Klasa 6 (480 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
