Veranda V Ziiip Pomiar i Dane Techniczne
Veranda V Ziiip Pomiar i Dane Techniczne
Wymiary osłony
S=Szerokość verandy (max. 500cm)
W=Wysięg (max. 600cm)
Do pomiaru Verandy V Ziip należy podać:
1. Szerokość S – jest to szerokość w osi prowadnic systemu! (czyli od środka podstawy stopki – wymiary stopek znajdują się na poniższych zdjęciach).
Tą szerokość wpisujemy w konfiguratorze zamówień.
Opcjonalnie można podać szerokość B (zewnętrzny wymiar całkowity kasety). Uwaga! należy to opisać przy zamówieniu i uzyskać nasze potwierdzenie!
2. Wysokość H – jest to zewnętrzna skrajna wysokość całej Verandy V Ziiip – czyli prowadnic łącznie z kasetą.
Veranda V Ziiip pomiar w przypadku łączenia modułowego:
Wewnętrzne prowadnice systemu łączonego umieszczone są na uchwytach łączących.
Pomiaru każdej z osłon należy dokonać w osi stópek od prowadnic.
Veranda V Ziiip Dane Techniczne

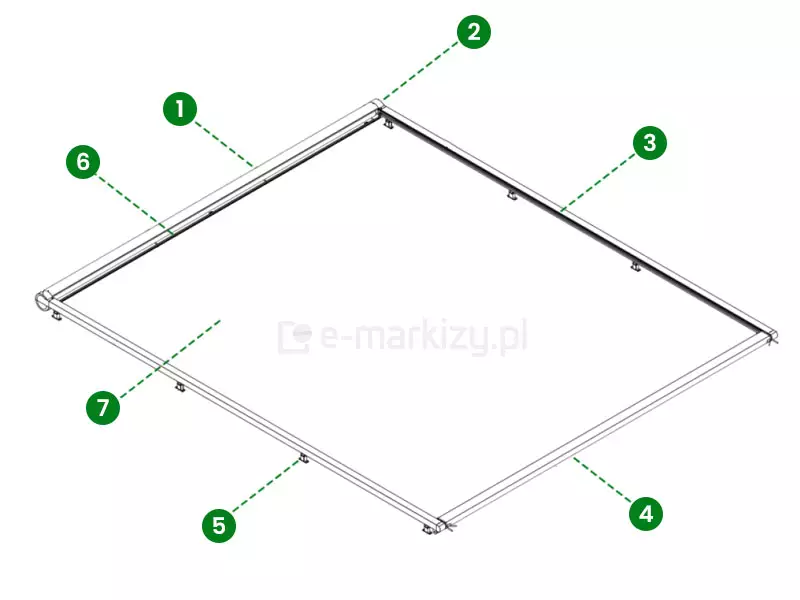

Komponenty rolety
1. – Kaseta
2. – Bok kasety
3. – Prowadnica
4. – Belka przednia
5. – Uchwyt prowadnicy (kilka wariantów)
6. – Uchwyt kasety (poziomy)
7. – Tkanina
Montaż verandy V Ziiip – łączenie modułowe
Wiele osłon typu Veranda V Zip może zostać połączonych w jedną konstrukcję. W tym celu wykorzystywane są uchwyty modułowe, które pozwalają na umocowanie dwóch prowadnic w jednym uchwycie.
Informację o chęci takiego łączenia należy przedstawić przy składaniu zamówienia.
Uchwyty kasety
• A – uchwyt kasety poziomy (wykorzystywany w systemie poziomym Veranda V Ziiip)

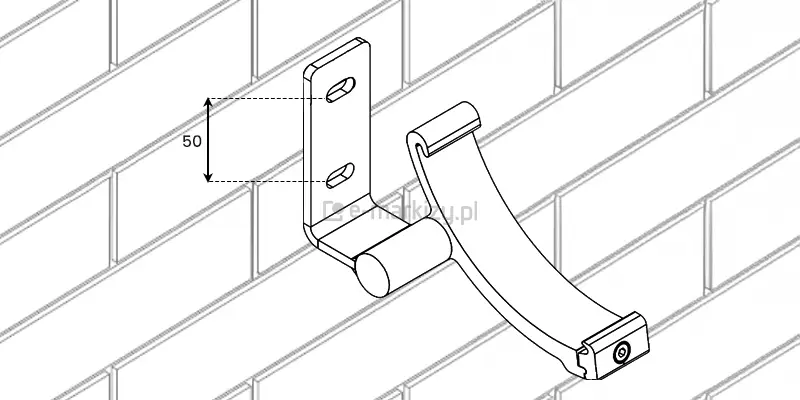

• B – uchwyt kasety pionowy (wykorzystywany w systemie przyściennym Pergola V Ziiip)
Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 1600 mm.
Uwaga! Uchwyty nie mogą nachodzić na otwory odwadniające w kasecie!
Montaż verandy V Ziiip – mocowanie uchwytów

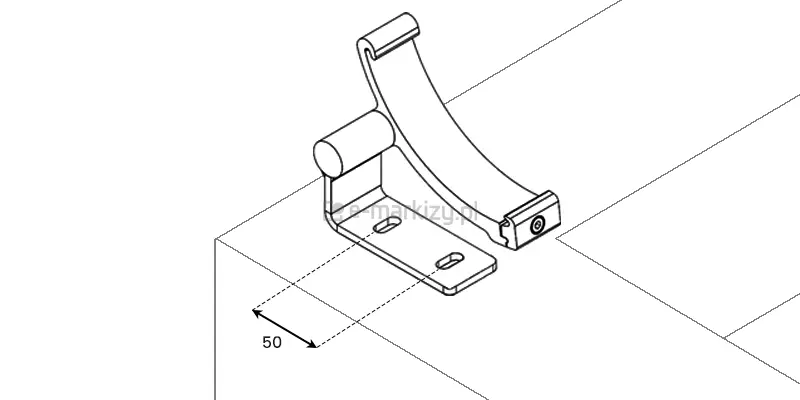

Owalna kaseta mocowana jest do podłoża za pomocą uchwytów poziomych (typ A)
Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 1600 mm.
Uwaga! Uchwyty nie mogą nachodzić na otwory odwadniające w kasecie!
Wymiary uchwytów kasety

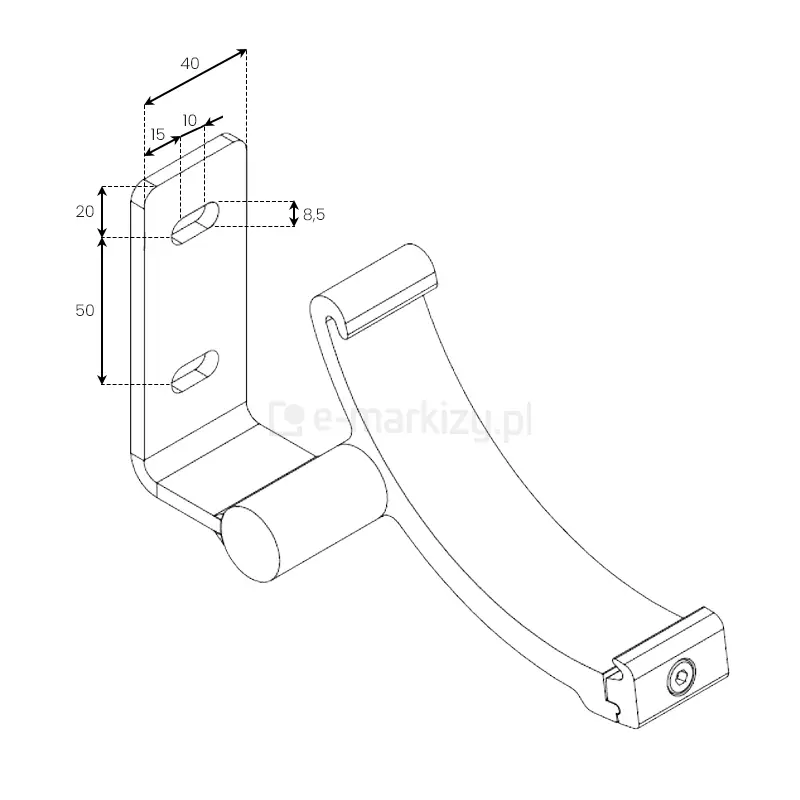

uchwyt kasety pionowy

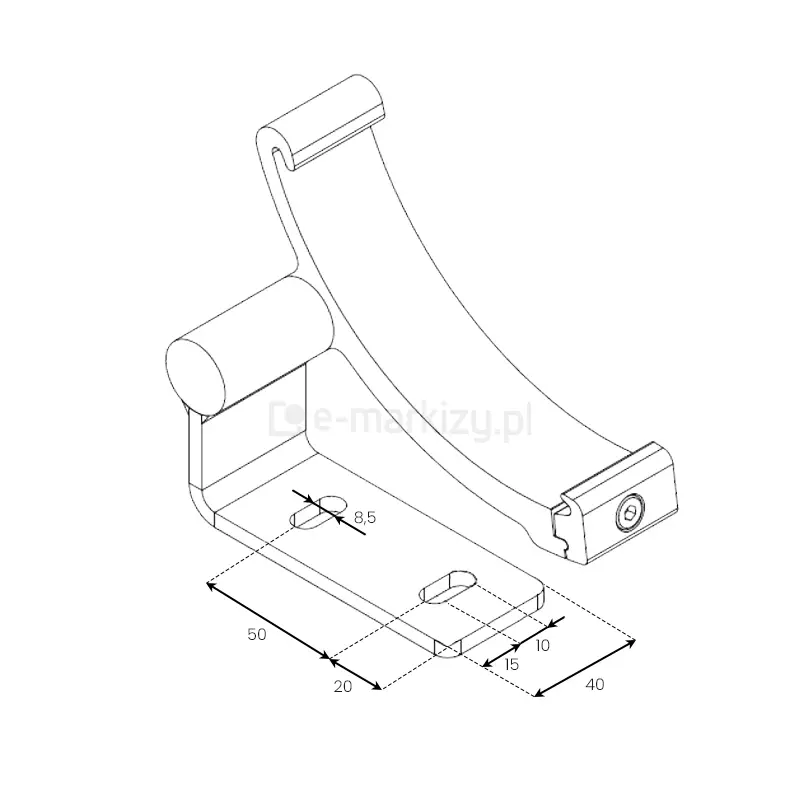

uchwyt kasety poziomy
Rozstaw otworów montażowych to 50 mm.
Montaż prowadnic

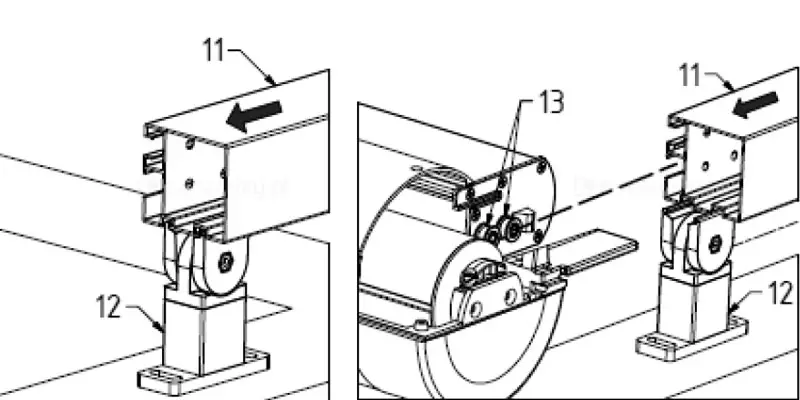

Nasunąć prowadnicę (11) na uchwyty (12), dalej na widelec ceowy kasety (patrz instrukcja montażu) oraz na rolki belki przedniej (13). Czynności powtórzyć dla obu prowadnic.
Konserwacja – Czyszczenie prowadnic
W celu zapewnienia poprawnego działania systemu Pergola V należy regularnie kontrolować czy w prowadnicy nie zgromadziły się osady lub inne obiekty uniemożliwiające swobodne poruszanie się belki przedniej.
1. Zamknąć wyrób.
2. Odłączyć od zasilania.
3. Odkręcić śrubę ISO-7045 zabezpieczającą zaślepkę prowadnicy, następnie zdjąć zaślepkę prowadnicy.
4. Usunąć zanieczyszczenia z prowadnic w kierunku od kasety do końca prowadnicy.
5. Nałożyć zaślepkę i zabezpieczyć ją śrubą ISO-7045.
Przekroje elementów osłony
• Kaseta owalna ø200mm
• Prowadnica
• Podpora (nie dotyczy) – podpora do systemu ściennego Pergola V Ziiip
• Belka przednia
Po domknięciu belki przedniej w kasetę pozostaje widoczne pasmo tkaniny o szerokości do 15 mm.
Przekrój boczny kasety V Ziiip
Veranda V Ziiip Pomiar i dane techniczne
Rodzaje uchwytów prowadnic:

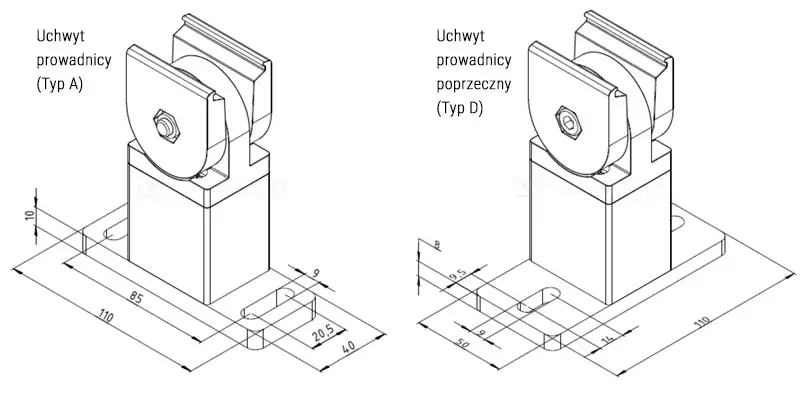

Typ A | Typ D
• Uchwyt prowadnicy (A) (standard)
• Uchwyt prowadnicy poprzeczny (D)
Typ C | Typ G
• Uchwyt prowadnicy modułowy (C) (standard)
• Uchwyt prowadnicy modułowy poprzeczny (G)

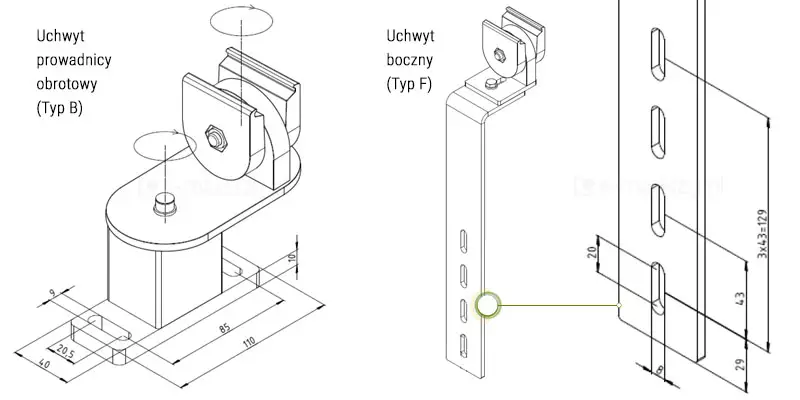

Typ B | Typ F
• Uchwyt prowadnicy obrotowy (B)
• Uchwyt prowadnicy boczny (F)
Do montażu Verandy V ZIIIP standardowo używa się uchwytów A oraz C. Pozostałe uchwyty stosowane są tylko w nietypowych sytuacjach i dostępne są na indywidualne zamówienie.

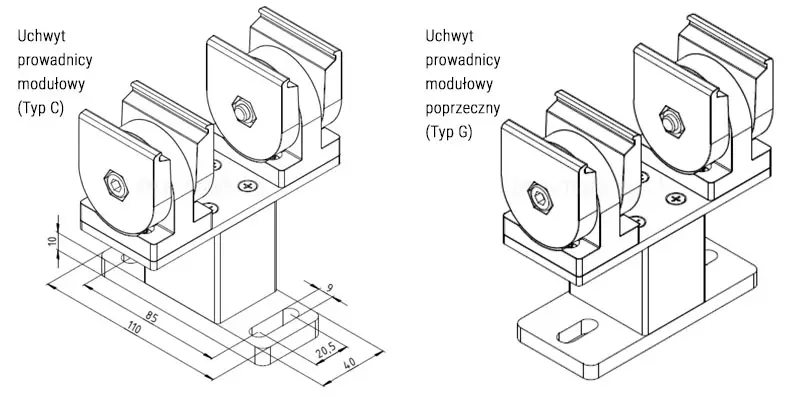

Uchwyty modułowe

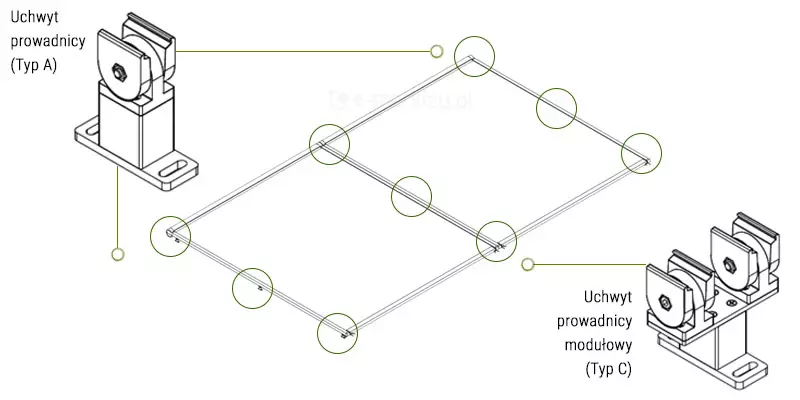

W przypadku łączenia modułowego wielu osłon, do montażu skrajnych prowadnic używane są standardowe uchwyty prowadnic (typ A), a do łączenia prowadnic uchwyty modułowe (typ C).
Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 2870 mm.
Montaż verandy V Ziiip
System dostarczany jest wraz ze szczegółową instrukcją montażu. Proces montażu składa się z kilku czynności, opisanych krok po kroku wraz ze zdjęciami i rysunkami we wspomnianej instrukcji. W przypadku systemu Veranda V Ziiip kaseta nie jest samonośna, a mocowana na specjalnie skonstruowanych uchwytach. Zapewniają one stabilność całej osłony, dzięki czemu możliwe jest jej wykonanie w dużych wymiarach, nawet do 5m szerokości i 6m wysięgu!
Veranda V Ziiip napędy
Tkanina osłony ułożona jest w rolkowym systemie napinania i jest sterowana za pomocą napędu elektrycznego. Do silnika z wbudowaną centralką możemy podłączyć bezprzewodowego pilota oraz doinstalować czujniki pogodowe.
Napęd systemu veranda V Ziiip to silnik: Somfy Pergola io 40/17, do sterowania pilotami i czujnikami pogodowymi io, pozycja krańcowa górna przeciążeniowa lub stała.
VERANDA V Ziip Selt
System veranda V Ziiip Selt służy do ochrony przeciwsłonecznej i zacieniania dużych powierzchni.
Konstrukcja rolety Veranda V Ziiip została wykonana z profili aluminiowych ekstrudowanych i elementów stalowych, co gwarantuje wytrzymałość i trwałość. Kaseta chroni tkaninę, zapewniając jej długotrwałość. Produkt oferuje możliwość regulacji kąta nachylenia połaci, jednak nie jest on przystosowany do ochrony przed deszczem i należy go zabezpieczyć przed opadami. Montaż kasety i podpór odbywa się za pomocą zacisków, co ułatwia instalację.
Wariant werandy obejmuje różne typy uchwytów prowadnicy, w tym dla konstrukcji modułowych. Dzięki łatwemu montażowi modułowemu instalacja jest prostsza.
Zastosowany pas transmisyjny w rolkowym systemie napinania oraz pneumatyczny system napinania pasa zapewniają stałe napięcie tkaniny, a dodatkowe belki podtrzymujące pomagają unikać jej opadania.
Produkt umożliwia zastosowanie automatyki pogodowej, dostosowując ochronę przeciwsłoneczną do aktualnych warunków. Zapewnia ochronę przed słońcem i nie emituje toksycznych substancji podczas użytkowania.
Wpływ hałasu generowanego przez elementy elektromechaniczne jest minimalny i nie stanowi znacznego zagrożenia.
Produkt jest zgodny z normą EN13561 i dzięki swoim walorom estetycznym może stanowić element dekoracyjny budynku, podkreślając jego unikatowy charakter.
PARAMETRY TECHNICZNE OSŁONY VERANDA V ZIIIP:
Szerokość maksymalna: 5 m
Wysięg maksymalny: 6 m
Kąt spadku tkaniny: 0° do 45° stopni
Konstrukcja: markiza werandowa, jedno- lub wielomodułowa z mocowaniem prowadnic i możliwością mocowania kasety, wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali.
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania 230 V ~ 50 Hz
– moc 270 W
– pobór prądu 1,2 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 40 Nm
– prędkość obrotowa od 17 obr / min
– temperatura pracy: Poszycie-składanie/rozkładanie: od +5°C do + 40°C, konstrukcja nośna: od -30°C do + 50°C
– sterowanie bezprzewodowy pilot radiowy
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 99/ MW / 2021
Odporność na obciążenie wiatrem: Klasa 3 (132 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
*przesłona od zewnątrz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane zależne od modelu tkaniny podano tabelarycznie na stronie internetowej Producenta
