Zadaszenie Nebbiolo Deponti Pomiar i Dane Techniczne

Wstęp do opisu danych technicznych i instrukcji pomiaru

Zadaszenie Nebbiolo Deponti to połączenie innowacyjnych rozwiązań, trwałości i nowoczesnego designu. Zaprojektowane z myślą o ochronie przed warunkami atmosferycznymi oraz estetycznym wykończeniu przestrzeni zewnętrznej, doskonale sprawdzi się zarówno na tarasach, jak i w ogrodach. Aby zapewnić optymalne dopasowanie konstrukcji do Twoich indywidualnych potrzeb, przygotowaliśmy szczegółowe dane techniczne oraz praktyczną instrukcję pomiaru.

Dokładne zapoznanie się z danymi technicznymi pozwoli Ci lepiej zrozumieć możliwości i specyfikację zadaszenia Nebbiolo. Opis materiałów, wymiarów oraz dodatkowych opcji, takich jak pokrycie dachowe, system odprowadzania wody czy akcesoria, ułatwi podjęcie świadomej decyzji. Instrukcja pomiaru krok po kroku wskaże, jak precyzyjnie zmierzyć przestrzeń, aby zadaszenie idealnie pasowało do Twojego tarasu lub ogrodu.

Prawidłowe wykonanie pomiarów to klucz do perfekcyjnego montażu i pełnej funkcjonalności zadaszenia. Dzięki naszym wskazówkom unikniesz błędów i zyskasz pewność, że Twój wybór spełni wszystkie oczekiwania. Niezależnie od tego, czy projektujesz małą przestrzeń wypoczynkową, czy większe zadaszenie na rodzinne spotkania, Nebbiolo Deponti dostarczy Ci rozwiązania, które łączą jakość, wygodę i estetykę.

Zapraszamy do zapoznania się z informacjami o produkcie Nebbiolo Deponti pomiar i dane techniczne, które mamy nadzieję, że pomogą Ci na każdym etapie planowania i realizacji projektu.

Pomiar najważniejszych elementów zadaszenia tarasowego Nebbiolo firmy Deponti

Zadaszenie Nebbiolo Deponti pomiar

Do zamówienia zawsze podawana jest szerokość całkowita zadaszenia oraz jego wysięg:

S – szerokość całkowita

H2 – wysokość podpór
H1 – wysokość montażu do ściany

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

Rysunek techniczny rzut boczny zadaszenia poliwęglanowego Nebbiolo Deponti

Nebbiolo Deponti pomiar – wysięg zadaszenia poliwęglanowego

Pomiar zadaszenia w zakresie wysięgu wymaga uwzględnienia spadku konstrukcji. W zależności od wybranej wartości wysięgu jego całkowity wymiar będzie nieco większy, co wynika z budowy konstrukcji zadaszenia.

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

H2 – wysokość podpór
H1 – wysokość montażu do ściany

D+32,5mm – odległość od tyłu ściany profilu do zewnętrznej krawędzi podpory

Wysokość montażu przy ścianie H1 uzależniona jest od wysokości przednich podpór H2.

Nebbiolo Depontu Pomiar zadaszenia – Zestawienie wymiarów zadaszenia dla wysokości standardowej H2=250cm

Przy podporach o standardowej wysokości 250 cm, wielkości różnych elementów zadaszenia będą zmienne w zależności od wybranego wysięgu. Szczegółowe zestawienie wymiarów poszczególnych części zaprezentowano w poniższej tabeli.

Wysięg (W)	Długość Belki (B)	Odległość od tylnej części profilu ściennego do wewnętrznej strony słupa (D)	Wysokość od ziemi do dolnej części profilu rynny (H2)	Wysokość od ziemi do dolnej części profilu ściennego (H1)
2.5 m	2470 mm	2440 mm	2500 mm	2880 mm
3 m	2970 mm	2930 mm	2500 mm	2960 mm
3.5 m	3470 mm	3430 mm	2500 mm	3040 mm

Nebbiolo Deponti dane techniczne – komponenty

Elementy zadaszenia tarasowego z płytami dachowymi z poliwęglanu Nebbiolo Deponti

01. Profil ścienny
02. Marka montażowa (opcjonalnie)
03. Kwadratowa podpora
04. Profil rynny
06. Łapacz liści 50/60 mm (opcjonalnie)
07A. Belka boczna
07B. Belka pośrednia

08. Płyta poliwęglanowa 980 mm
09. Taśma antykurzowa (perforowana)
11A/B. Profil kondensacyjny
12. Listwa końcowa
13. Listwa górna
14. Zatrzask profilu L
15. Gumowy profil ścienny
16. Boczna osłona profilu ściennego
17. Profil bocznej osłony rynny

Zadaszenie Nebbiolo marki Deponti to połączenie nowoczesnego designu i funkcjonalności, idealne do ochrony przed warunkami atmosferycznymi. Konstrukcja wykonana z wytrzymałego aluminium jest lekka, odporna na korozję i malowana proszkowo, co zapewnia estetyczny wygląd na lata. Pokrycie dachowe z poliwęglanu dostępne jest w czterech wersjach kolorystycznych.

Zadaszenie wyposażono w zintegrowany system odprowadzania wody, ukryty w profilach konstrukcji, co zapobiega zaciekaniu wody na elewację. Stabilność zapewniają smukłe, solidne słupy nośne. Nebbiolo wyróżnia się modułową budową, umożliwiającą dostosowanie rozmiaru i rozbudowę w przyszłości.

Rynna frontowa zadaszenia Nebbiolo Deponti wymiary 234x157mm

Zadaszenie Tarasowe Nebbiolo Deponti Pomiar rynny

• Rynna odpływowa 234x157mm

Rysunek techniczny zadaszenia poliwęglanowego Nebbiolo Deponti

Przekrój boczny zadaszenia Nebbiolo

Zadaszenie Nebbiolo Deponti przekrój podpory 65x65mm, wymiary mocowania ściennego 46x143mm

Podpora i uchwyt ścienny

• Przekrój podpory 65x65mm
• Profil ścienny 46x143mm

Profile maskujące typu Click

• Aluminiowy Profil 45x93mm

Poliwęglan dachowy

Charakterystyczny kształt zaślepki bocznej frontowej rynny zadaszenia Nebbiolo Deponti

Zadaszenia poliwęglanowe, w których wykorzystuje się poliwęglan komorowy, posiadają rowkową konstrukcję przypominającą strukturę plastra miodu.

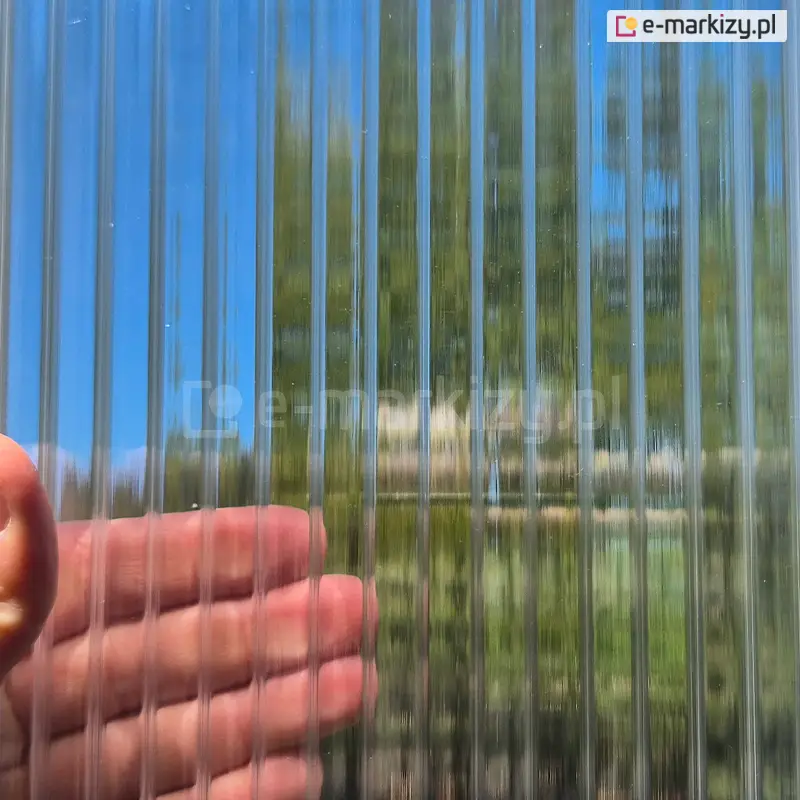

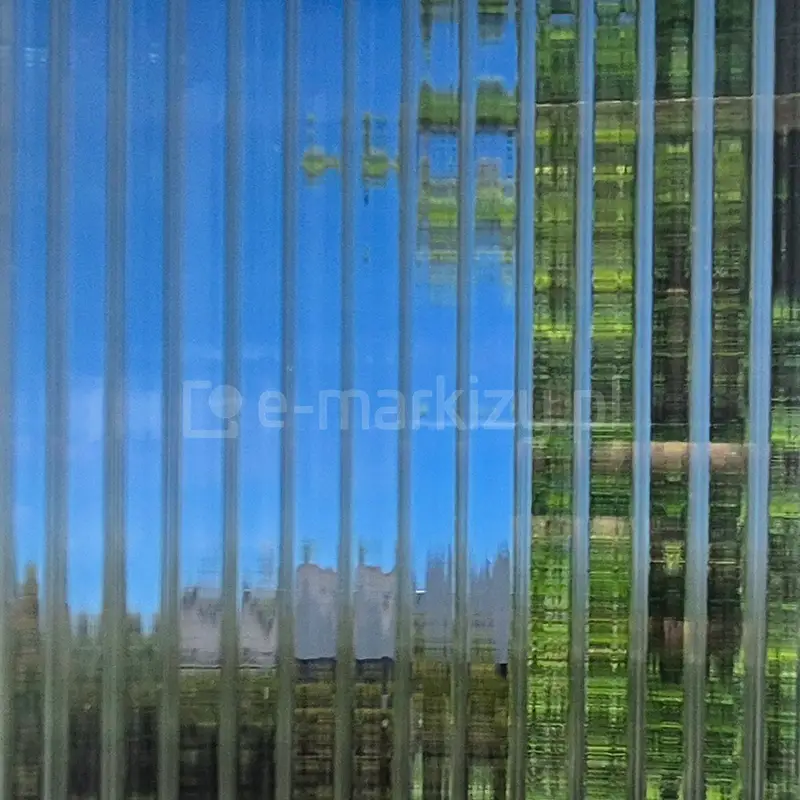

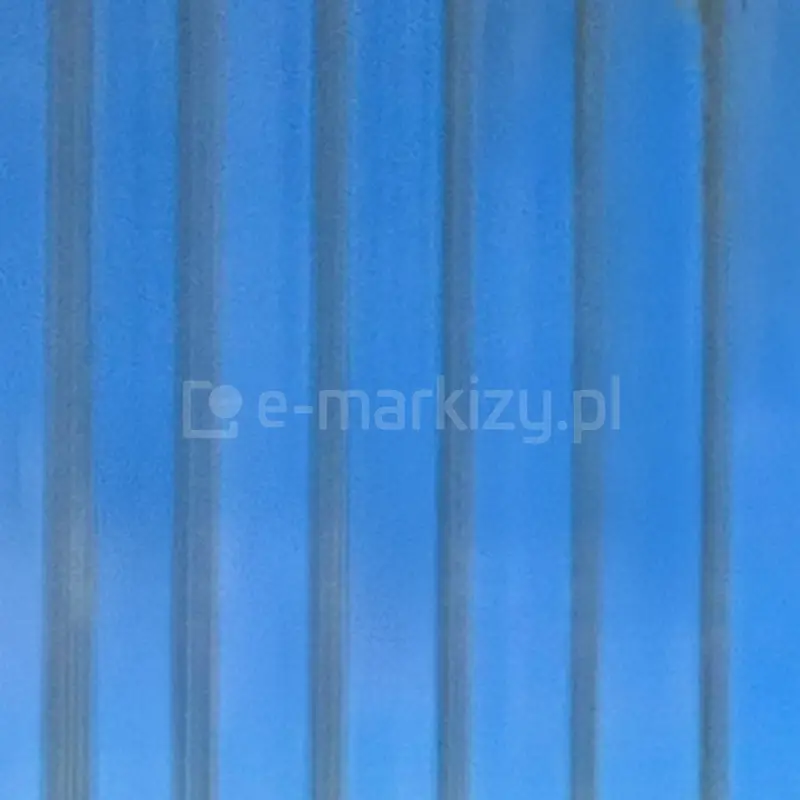

• Poliwęglan Przejrzysty

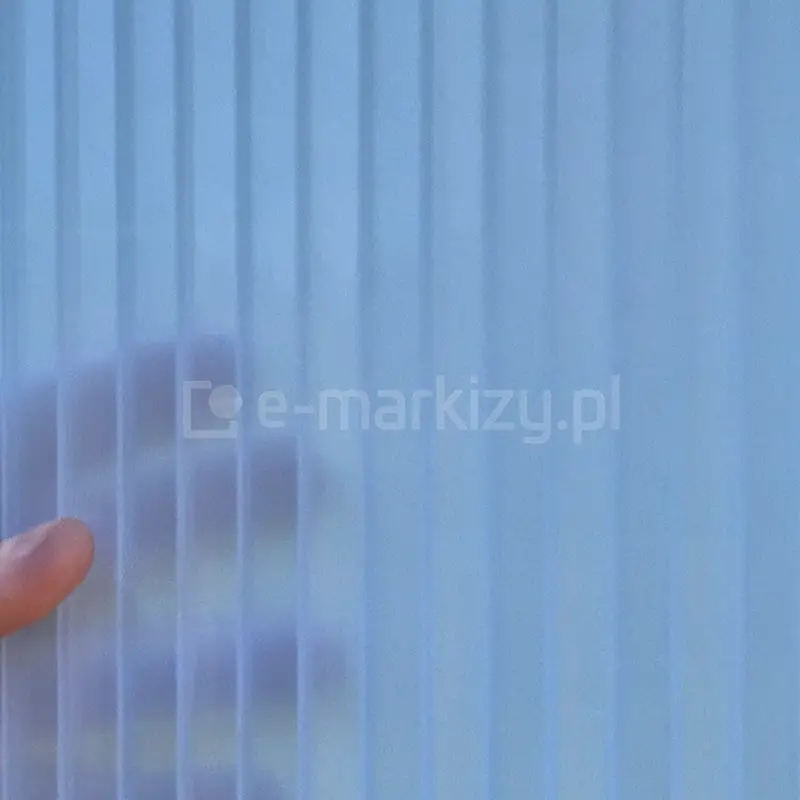

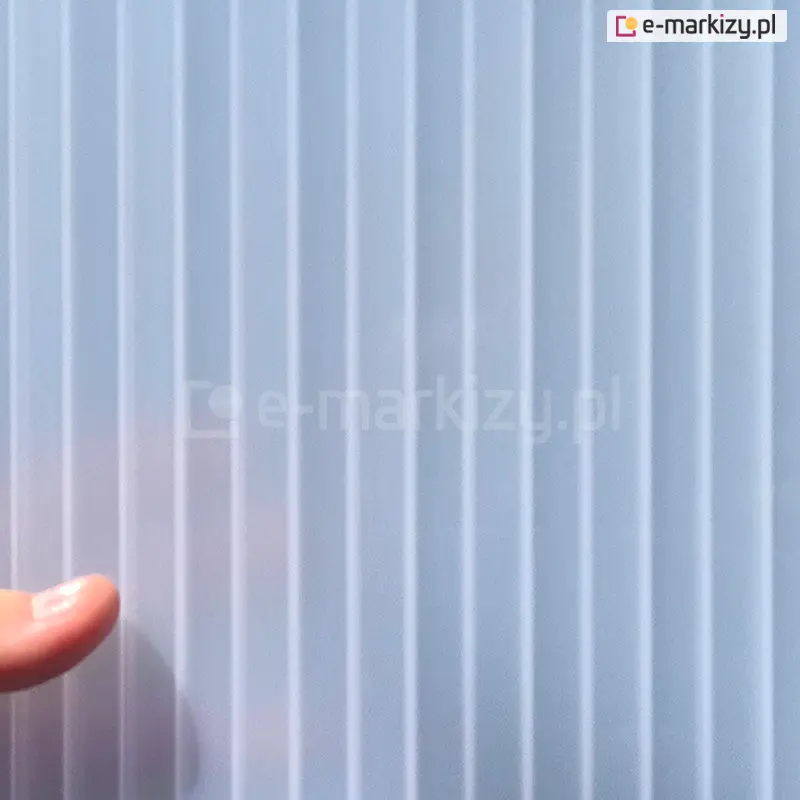

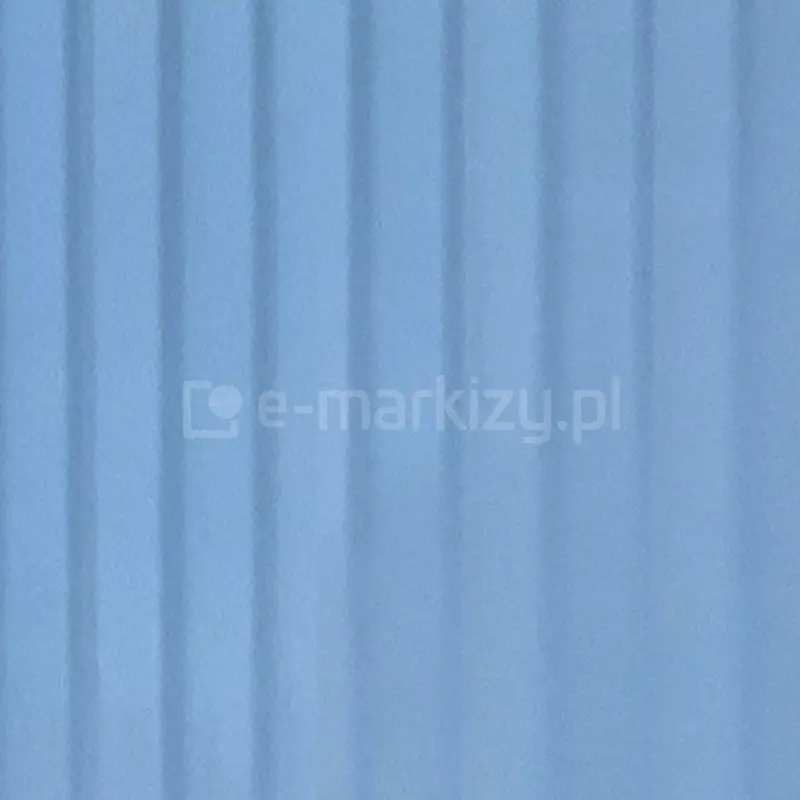

• Poliwęglan Opalowy

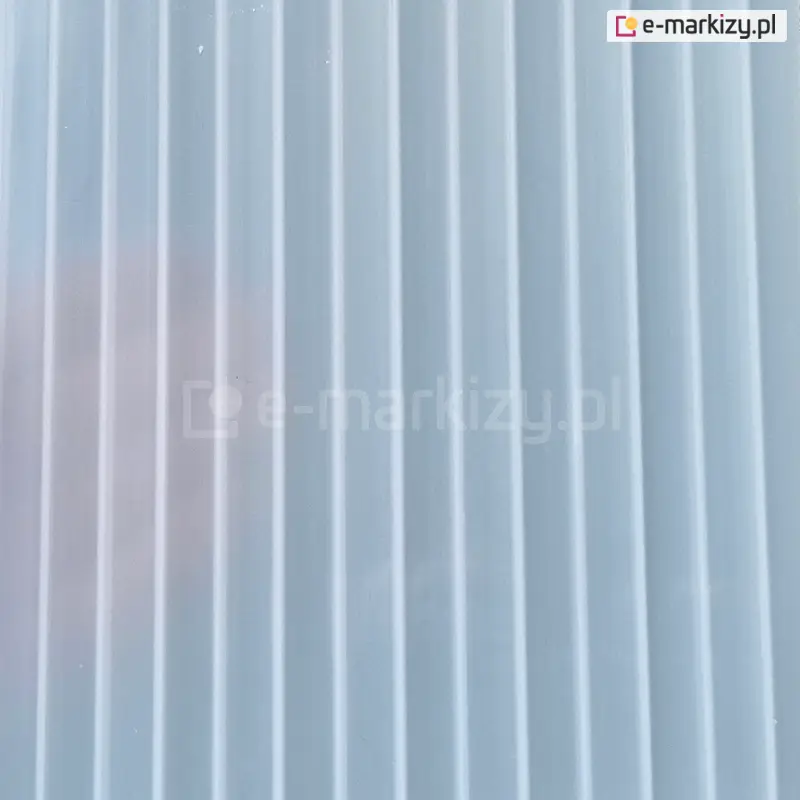

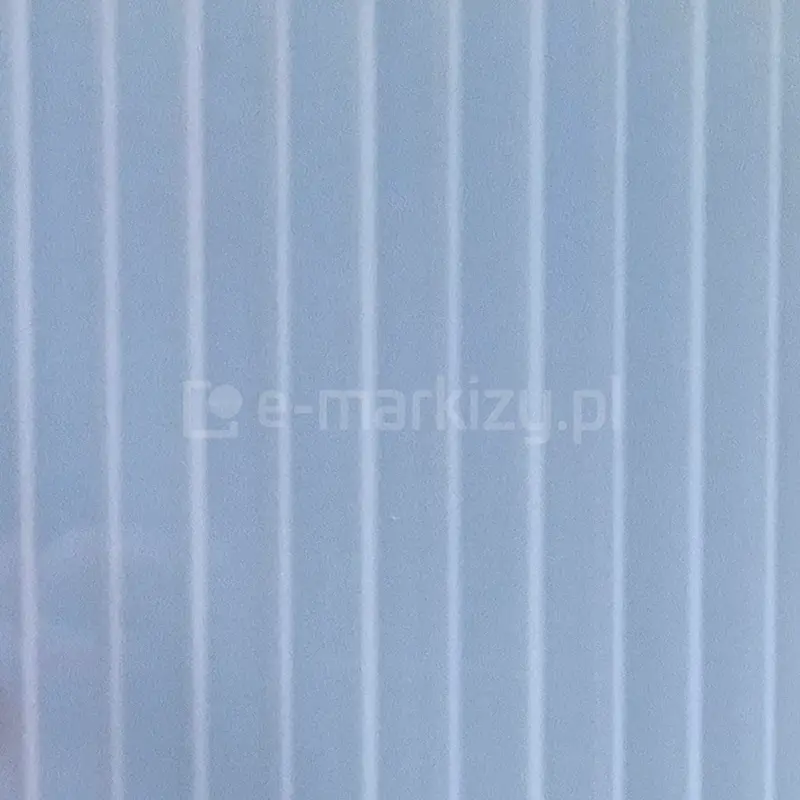

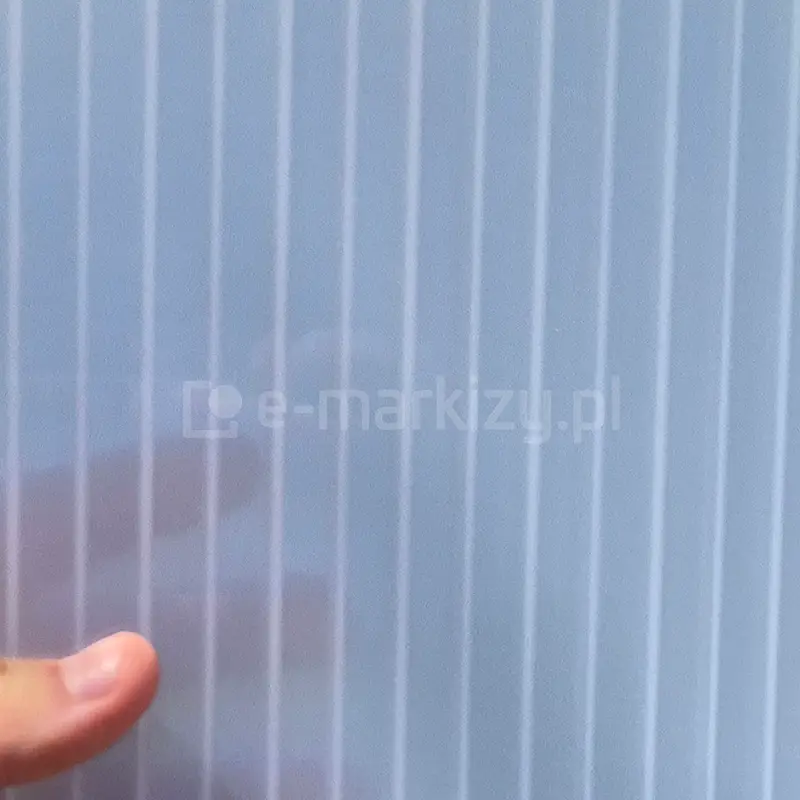

• Poliwęglan Solar-Control

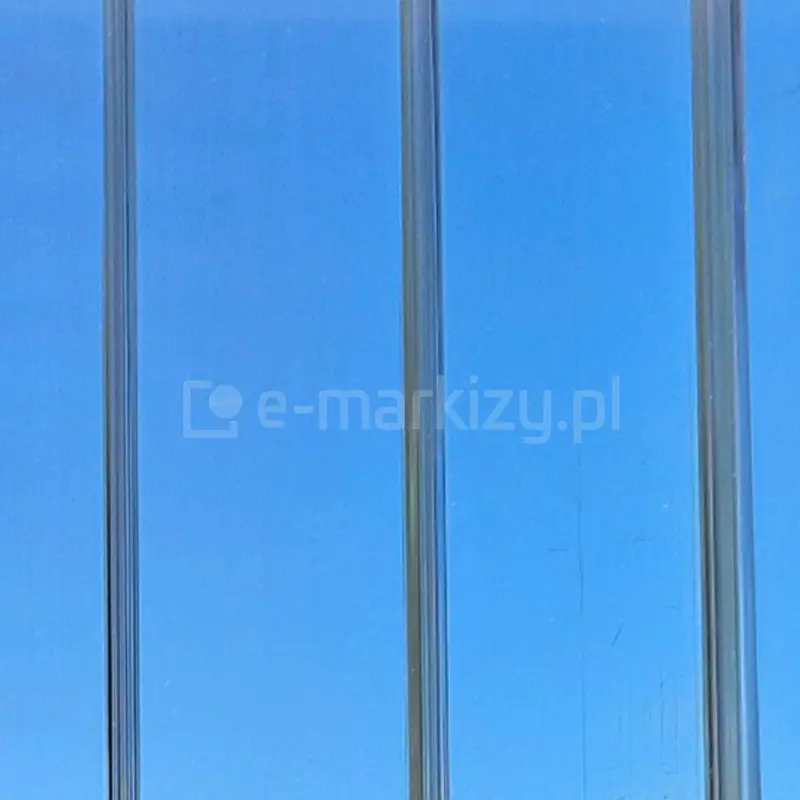

• Poliwęglan Ultra-Przejrzysty

Nebbiolo Deponti pomiar – wytrzymałość poliwęglanu na obciążenie

Aluminiowa konstrukcja Nebbiolo Deponti mocowana do ściany tarasu i wyposażona w dachowe płyty poliwęglanowe

materiał	wytrzymałość na nacisk (kg/m²)
poliwęglan komorowy	60-150
poliwęglan lity	100-200
szkło hartowane	50-100
pleksa (PMMA)	30-50
blacha trapezowa	80-120

Poliwęglan jest materiałem o dużej odporności na obciążenia, co sprawia, że doskonale sprawdza się on w zadaszeniach tarasów. Jeśli chcesz wiedzieć więcej, o poliwęglanach stosowanych w naszych zadaszeniach zapraszamy do lektury artykułu na blogu Czy poliwęglan jest odporny na śnieg?
