Pomiar zadaszenia Terano
Do zamówienia zawsze podawana jest szerokość całkowita zadaszenia oraz jego wysięg.

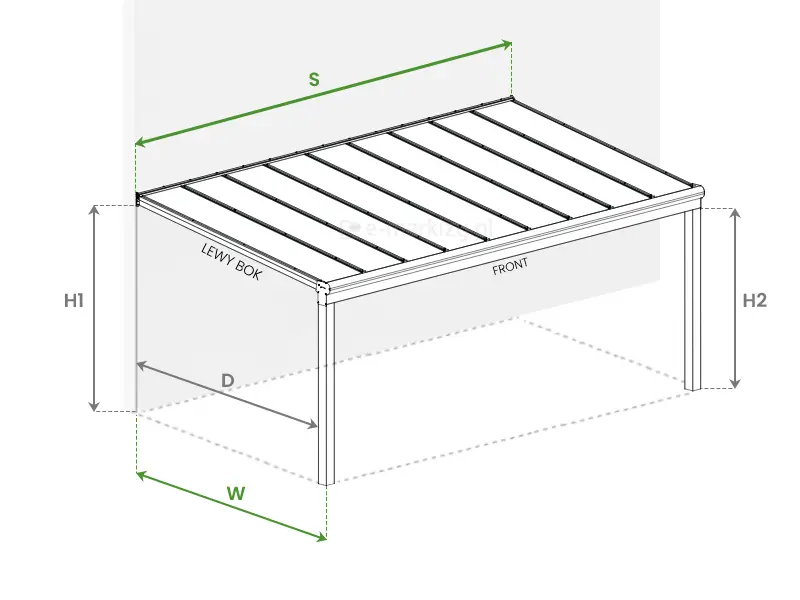

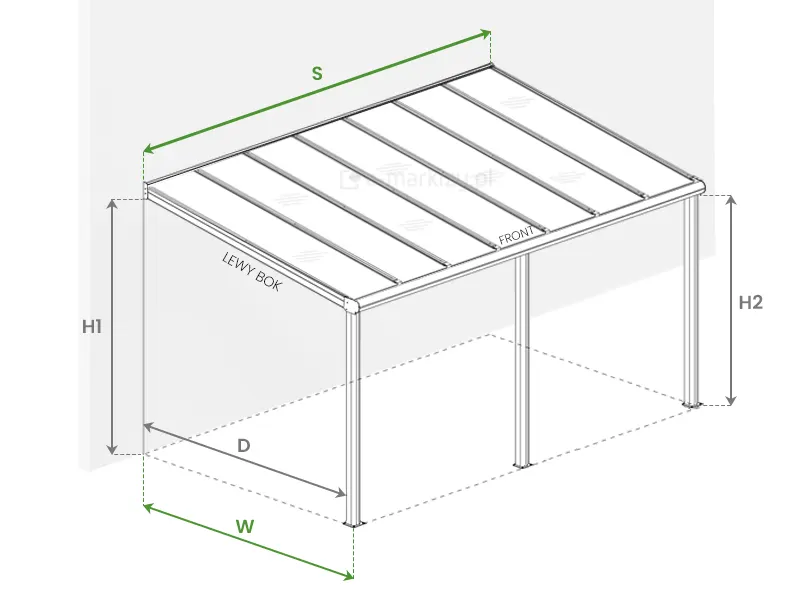

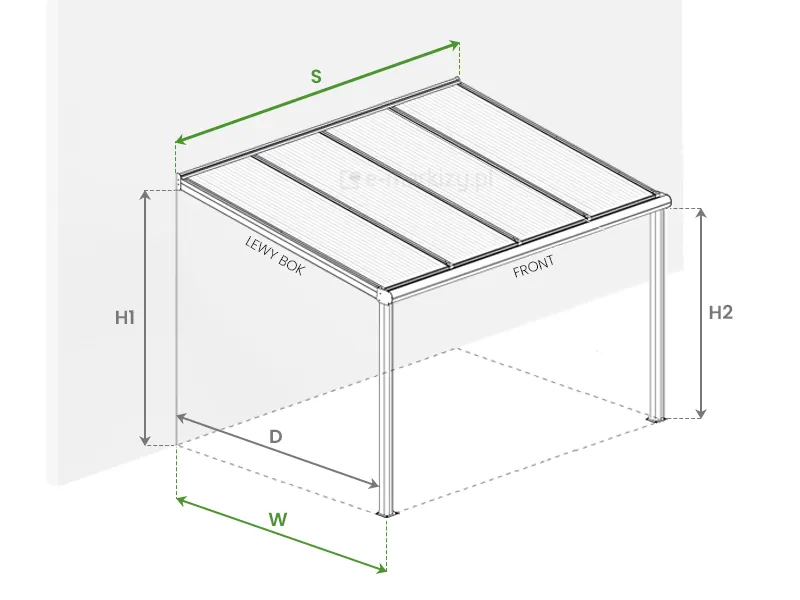

S – szerokość całkowita
W – wysięg dachu
H2 – wysokość podpór
H1 – wysokość montażu do ściany
D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory
Pomiar zadaszenia Terano – Wysięg zadaszenia szklanego
Pomiar zadaszenia w zakresie wysięgu wymaga uwzględnienia spadku konstrukcji. W zależności od wybranej wartości wysięgu jego całkowity wymiar będzie nieco większy, co wynika z budowy konstrukcji zadaszenia.
W – od 250cm od 600cm
B – długość belki
D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory
H2 – wysokość podpór
H1 – wysokość montażu do ściany
Wysokość montażu przy ścianie H1 uzależniona jest od wysokości przednich podpór H2.
Zadaszenie tarasowe Terano pomiar – Zestawienie wymiarów zadaszenia dla wysokości standardowej H2=250cm
W zależności od wysięgu zadaszenia przy standardowej wysokości podpory 250 cm wymiar poszczególnych elementów zabudowy tarasowej Terano będzie różny. Zestawienie wymiarów wybranych elementów przedstawiono w tabeli.
| Wysięg (W) | Długość Belki (B) | Odległość od tylnej części profilu ściennego do wewnętrznej strony słupa (D) | Wysokość od ziemi do dolnej części profilu rynny (H2) | Wysokość od ziemi do dolnej części profilu ściennego (H1) |
| 2.5 m | 2470 mm | 2443 mm | 2500 mm | 2911 mm |
| 3 m | 2970 mm | 2937 mm | 2500 mm | 2989 mm |
| 3.5 m | 3470 mm | 3431 mm | 2500 mm | 3067 mm |
| 4 m | 3970 mm | 3924 mm | 2500 mm | 3145 mm |
Przygotowując się do zamówienia zadaszenia Terano warto zapoznać się z powyższą tabelą i odpowiednio zmierzyć swój taras. Dzięki możliwości wykonania zadaszenia tarasowego Terano na wymiar możesz łatwo dopasować je do własnych potrzeb oraz wielkości posiadanego tarasu.
Terano dane techniczne – liczba podpór
W zależności od szerokości całkowitej zadaszenia Terano konstrukcja będzie posiadała różną liczbę podpór:
• 2 podpory – 4,06m
• 3 podpory – 5,06 do 8,06m
• 4 podpory – 8,06 do 12,06m
Terano Dane Techniczne:
Rodzaje szkła bezpiecznego
Jako szklane zadaszenie tarasu, można wybrać panele laminowane ze szkła przejrzystego VSG 44,2.
W zależności od sposobu użytkowania zadaszonej przestrzeni i stopnia nasłonecznienia miejsca montażu, wybór stopnia przejrzystości szkła do zadaszenia nie jest tak oczywisty, by kierować się tylko przepuszczalnością promieni słonecznych. Częstym wyborem jest np. zastosowanie szkła przejrzystego, ale wyposażenie dodatkowo konstrukcji w elektryczne poziome rolety przeciwsłoneczne, które mogą być istotnym elementem uzupełniającym i podnoszącym użyteczność zadaszenia.
Jeśli potrzebujesz więcej informacji o szkle stosowanym w zadaszeniu Terano zapraszamy do lektury naszego artykułu „Szklane zadaszenie na taras: elegancja i funkcjonalność„.
Terano dane techniczne – style konstrukcji zadaszenia

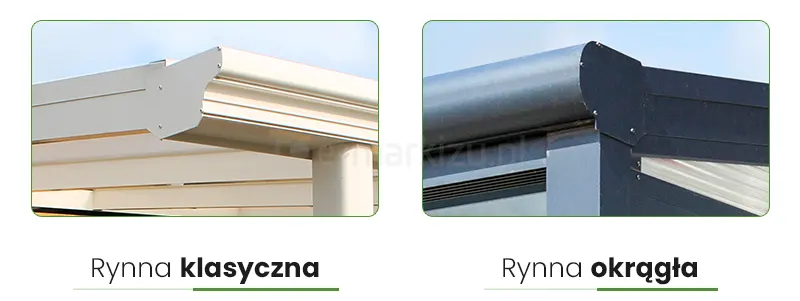

Zadaszenie tarasowe Terano może być wykonane w dwóch różnych wersjach stylistyki wykończenia konstrukcji: klasycznym i zaokrąglonym. Różnią się one wykończeniem profilu rynny.
Styl klasyczny posiada falistą rynnę, a styl okrągły zaokrągloną rynnę.
Różne style wykończenia rynny w zadaszeniu Terano wiążą się także z różnicami w zakresie wymiarów tych elementów:

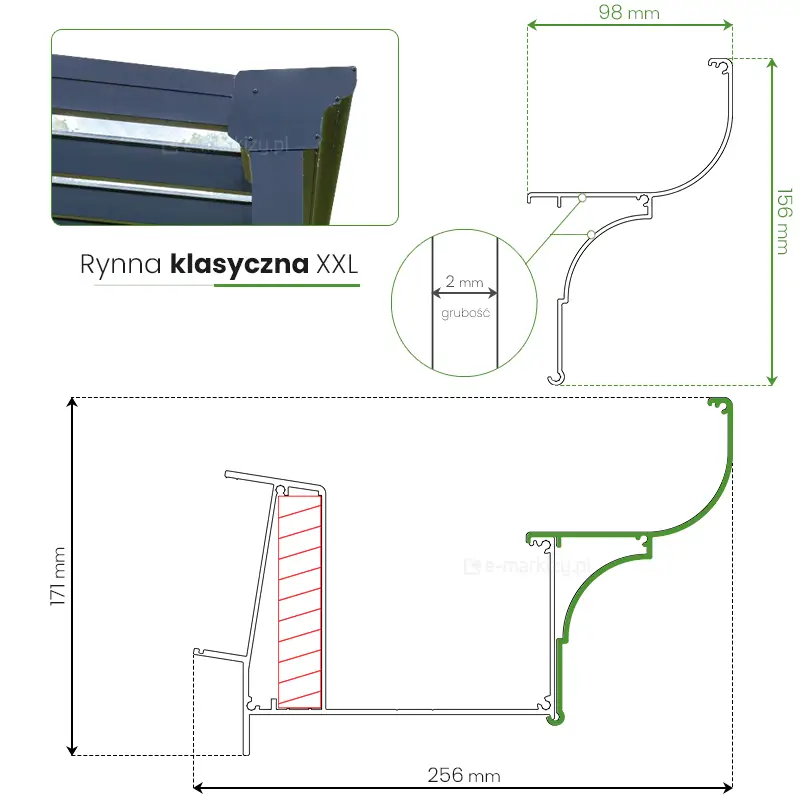

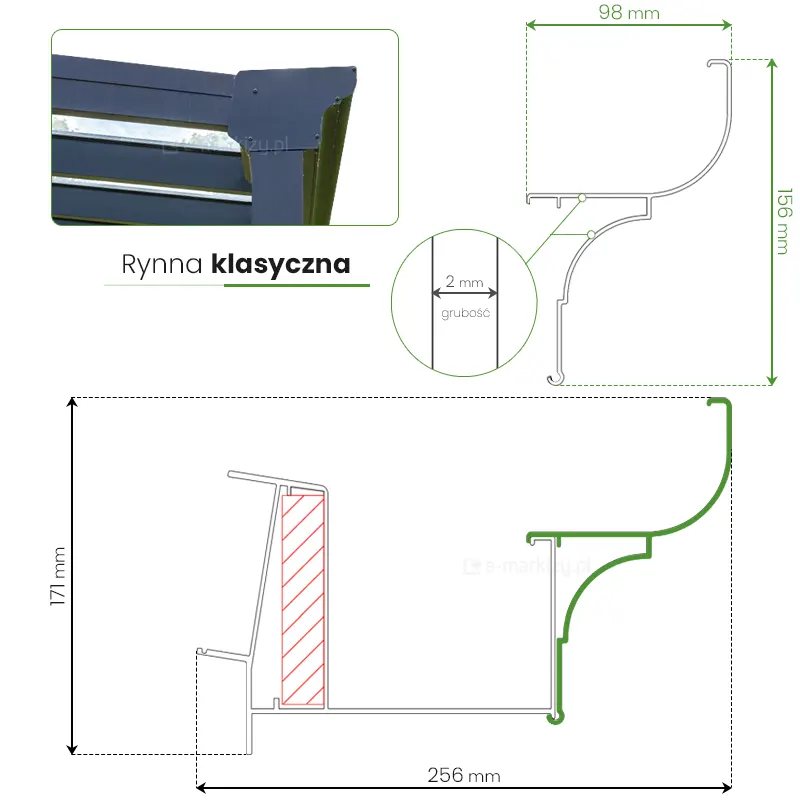

• Rynna klasyczna 256x171mm
• Zintegrowany profil maskujący rynny klasycznej 98x156mm

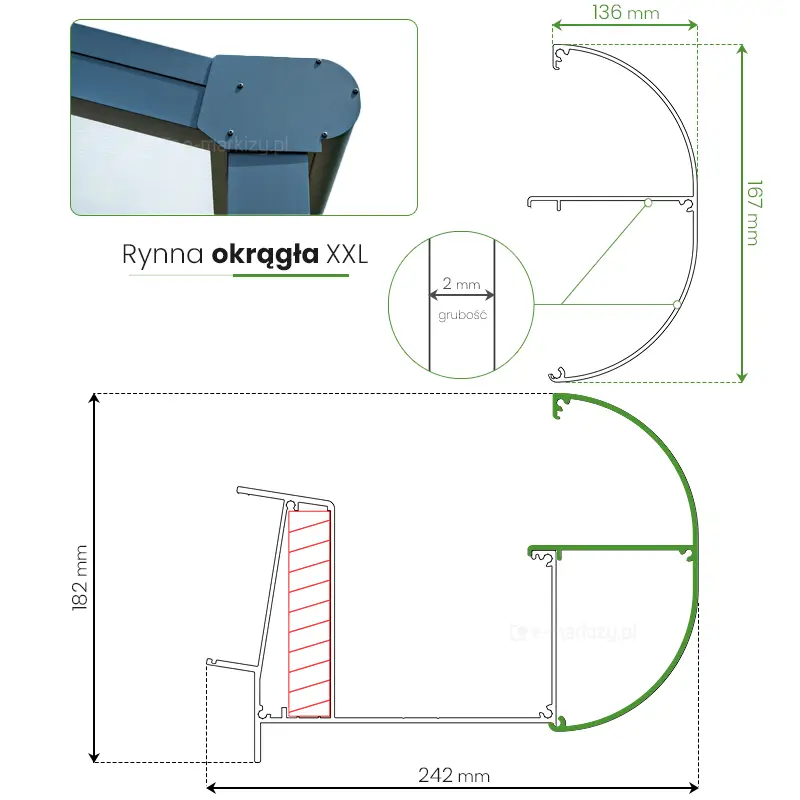

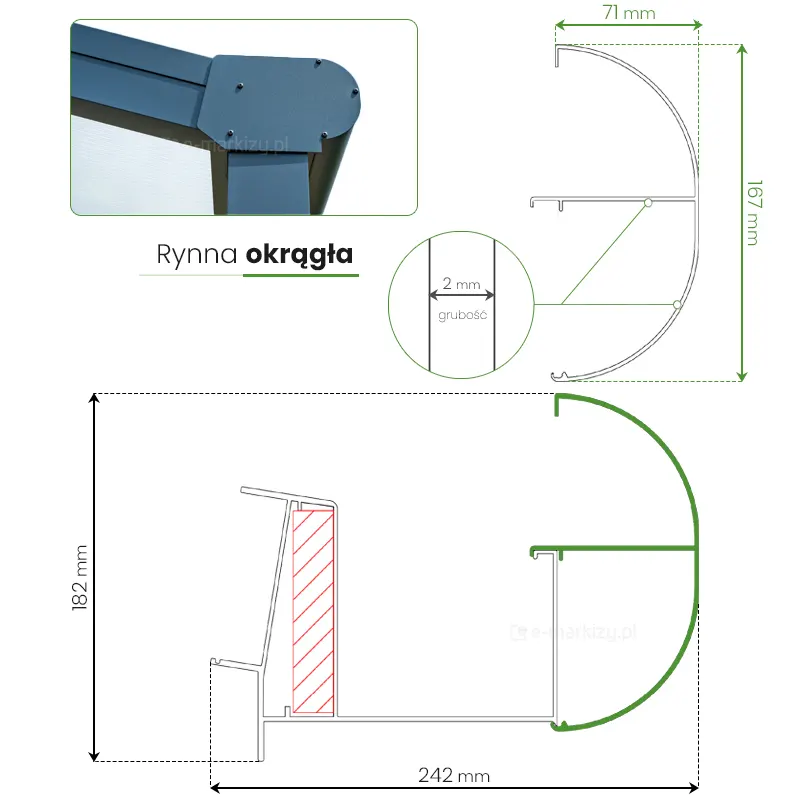

• Rynna okrągła 242x182mm
• Zintegrowany profil maskujący rynny okrągłej 71x167mm

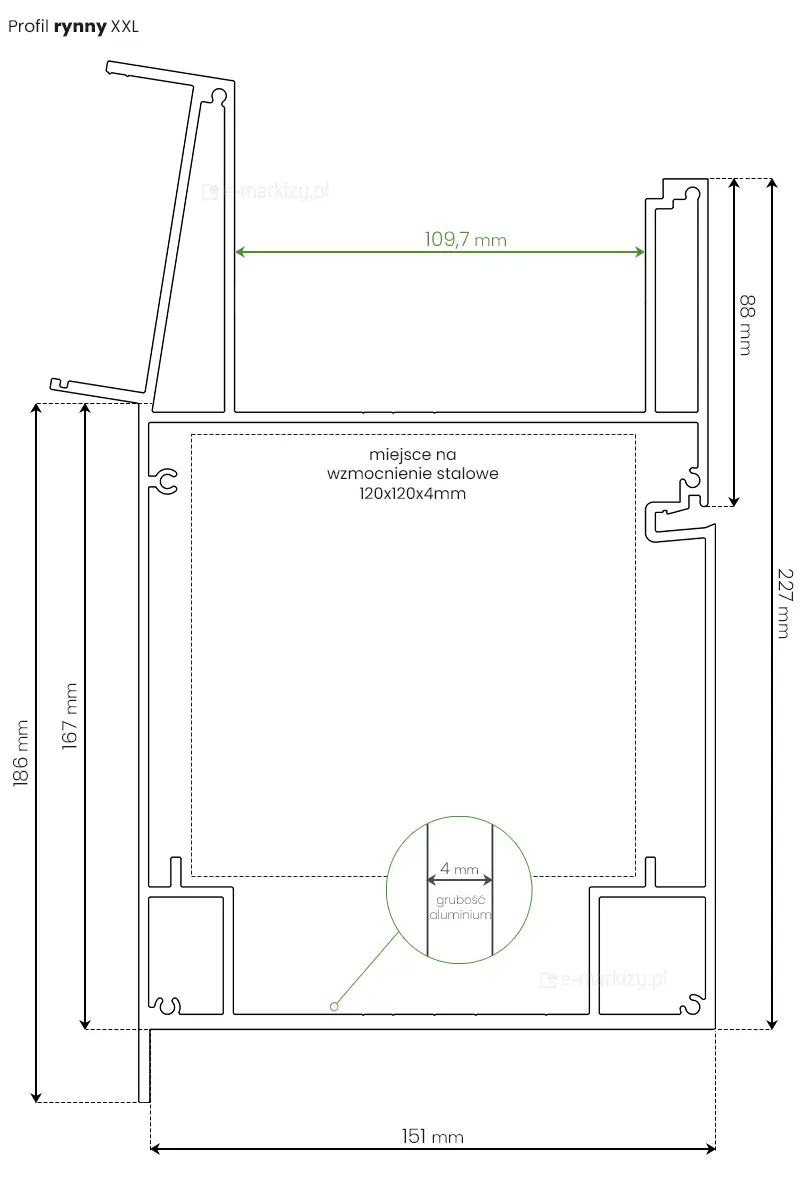

Pomiar zadaszenia Terano – wymiary rynny
Terano dane techniczne – Kształt podpór Terano

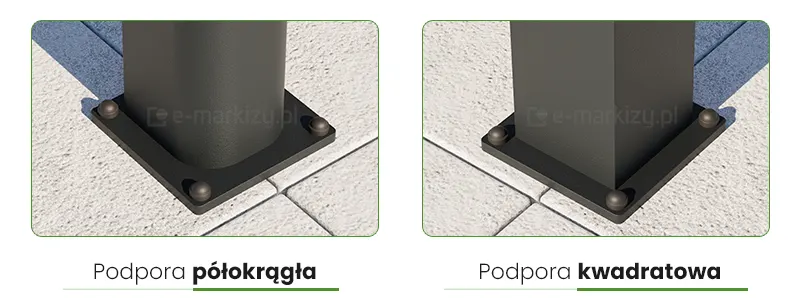

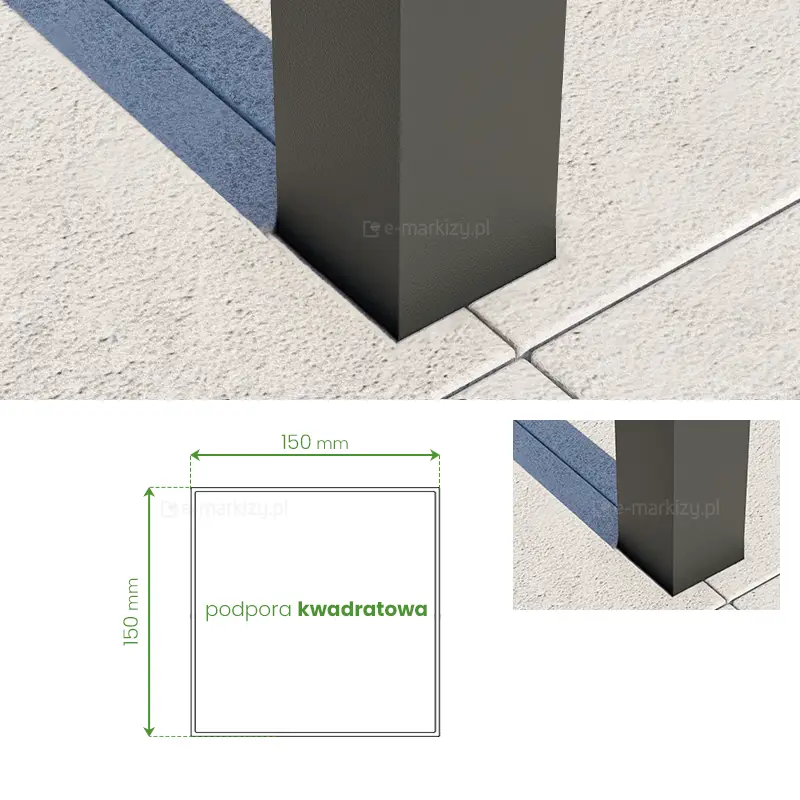

Kształt kwadratowych podpór to najlepsze rozwiązanie do montażu dodatkowych osłon bocznych lub frontowych. Wynika to z zaokrąglenia klasycznych słupków oraz ich szerokości.

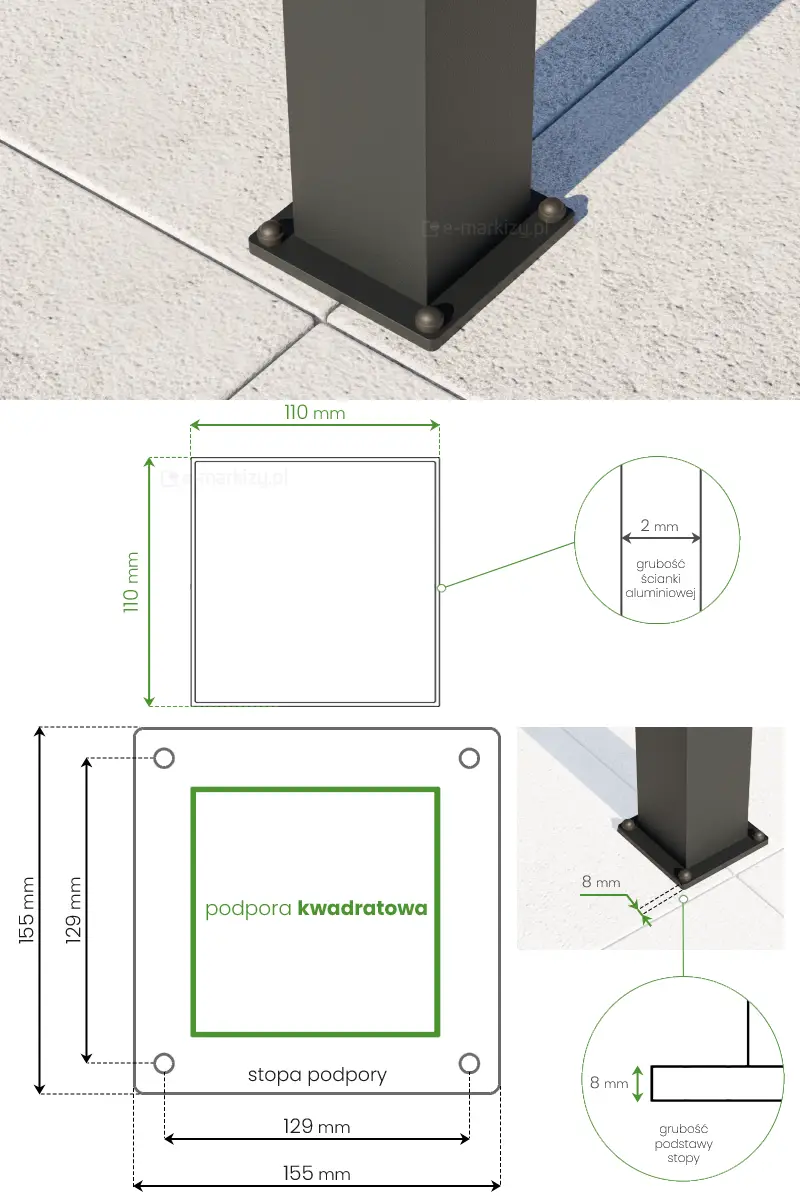

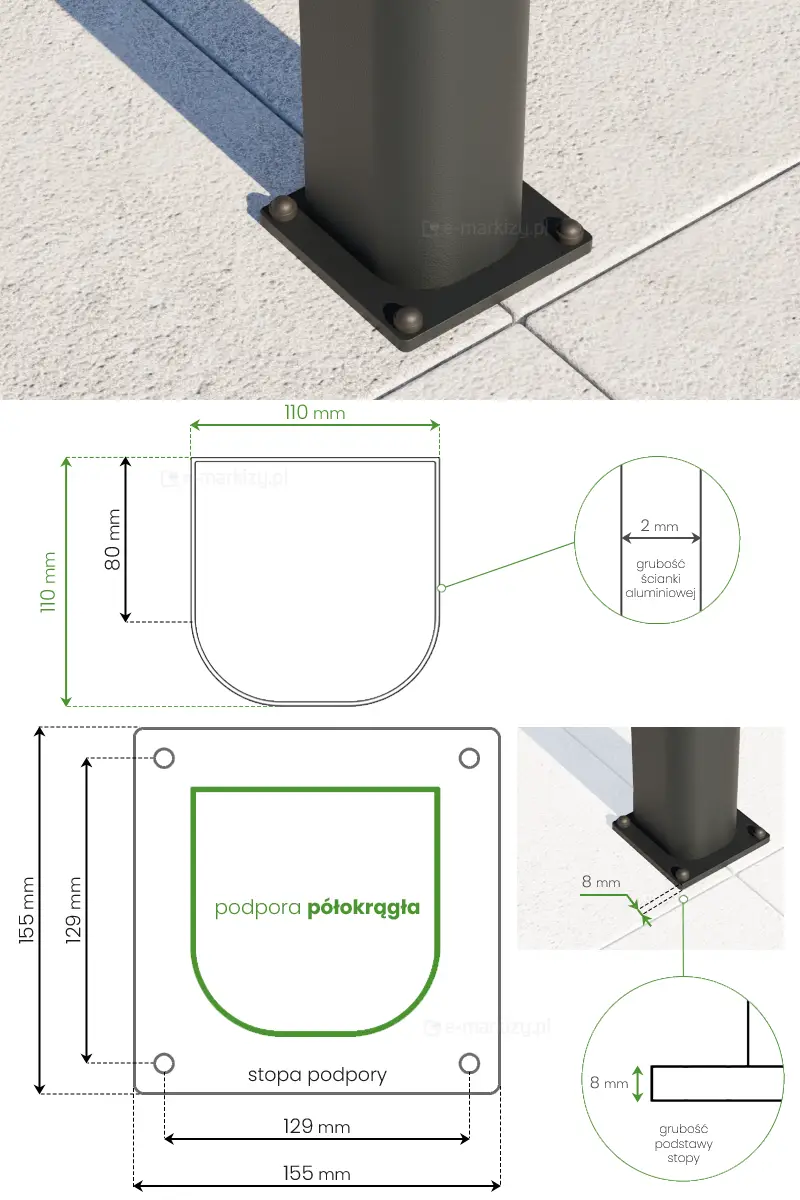

• Podpora 110x110mm
• Grubość aluminium 2mm
• Stopa podpory 155x155mm
• Grubość aluminium 8mm
Terano dane techniczne – Wymiary podpór zadaszenia
Zadaszenie Tarasowe Terano – Pomiar rynny

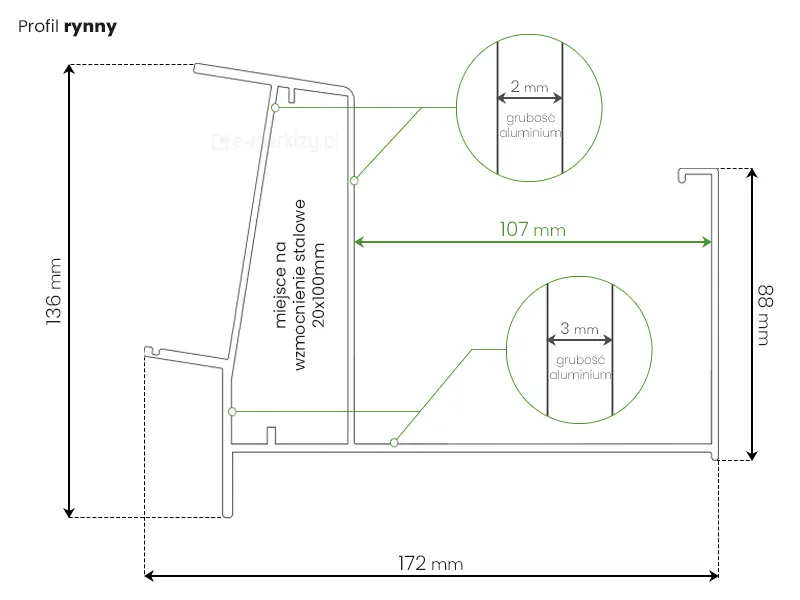

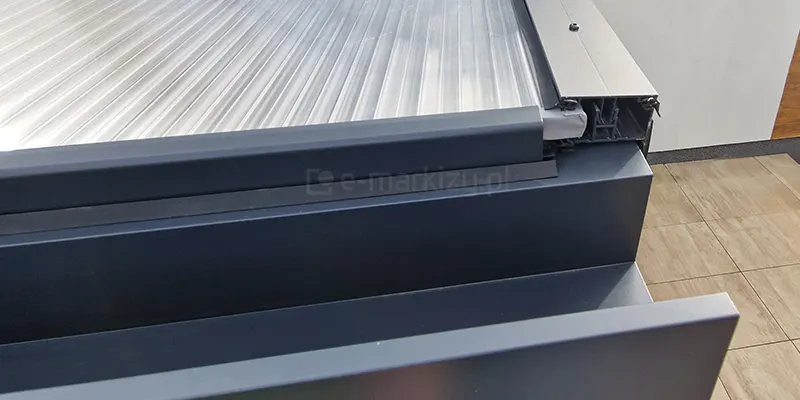

• Rynna odpływowa 172x136mm

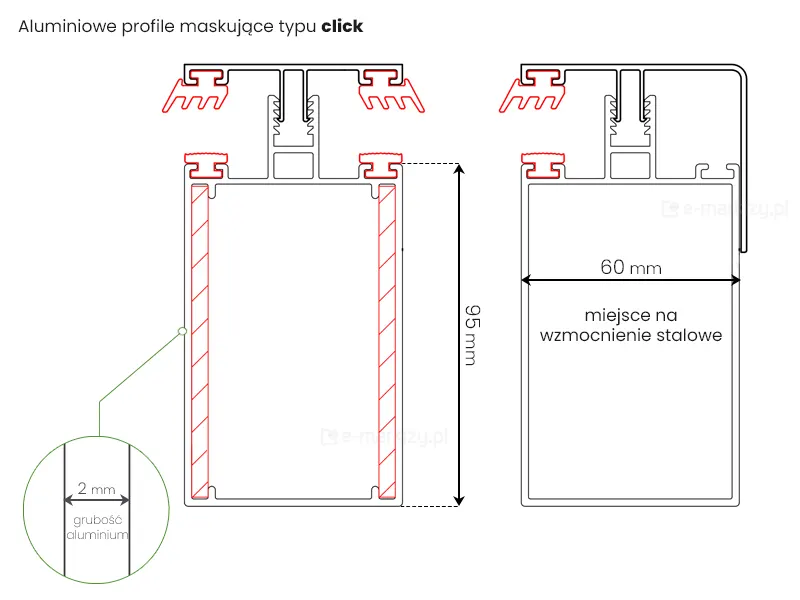

Profile maskujące typu Click

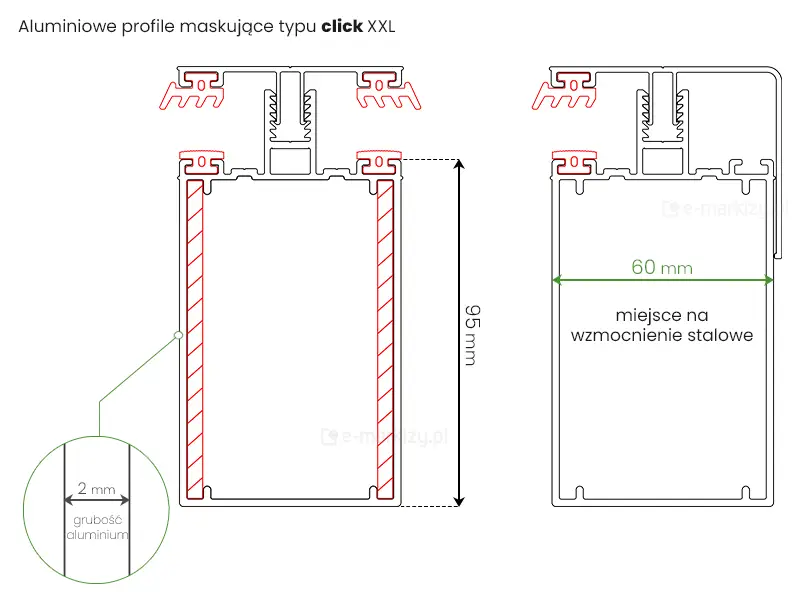

• Aluminiowy Profil 95x60mm z miejscem na wzmocnienie stalowe
dane techniczne – komponenty zadaszenia Terano

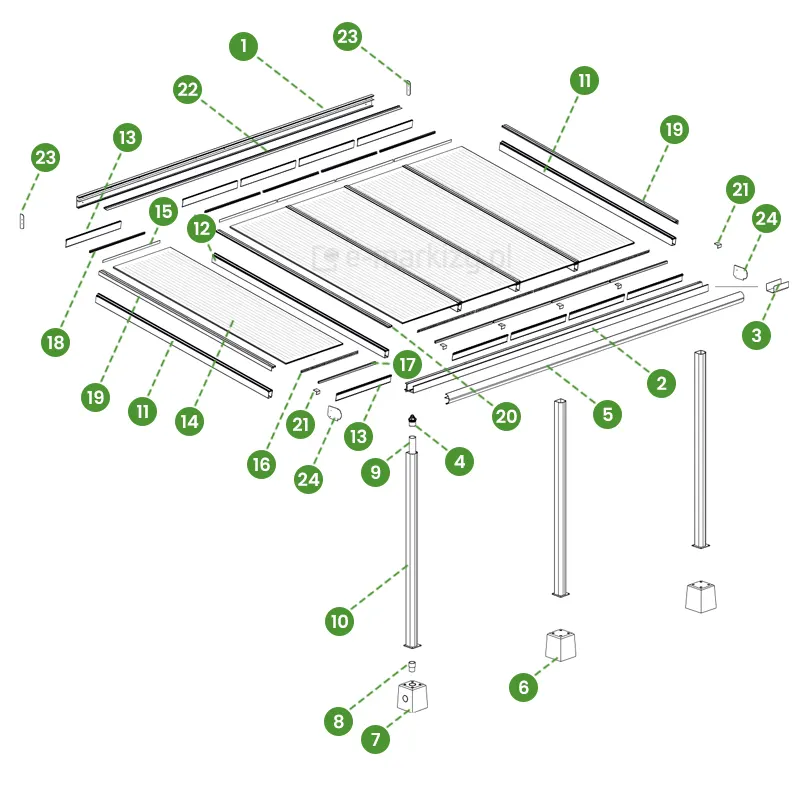

01. Profil ścienny
02. Profil rynny
03. Przedłużenie rynny (Opcja)
04. Łapacz liści 60mm
05. Pokrywa rynny okrągłej
05A. Klasyczna pokrywa rynny
06. Stalowy pasek 20×100 mm
07. Podstawa betonowa (Opcja) ze śrubą sześciokątną M8x40 i podkładką
08. Podstawa betonowa z odpływem wody deszczowej (Opcja) ze śrubą sześciokątną M8x40 i podkładką
09. Kolanko odpływu wody deszczowej 90°
09A. Rękaw odpływu wody deszczowej (adapter 60-80)
10. Rura odpływu wody deszczowej ø 60 mm
11. Słup okrągły z podstawą lub bez
11A. Słup kwadratowy z podstawą lub bez
12. Belka boczna (1x uszczelka)
13. Belka pośrednia (2x uszczelka)
14. Pokrywa wykończeniowa
15. Szkło laminowane 44.2
16. Pasek końcowy (1x uszczelka)
17. Pasek górny (2x uszczelka)
18. Zatrzask profilu L
19. Uszczelka profilu ściennego
20. Profil ścienny osłony bocznej
21. Profil osłony bocznej rynny okrągły
21A. Profil osłony bocznej rynny klasyczny
Zadaszenie Terano składa się z wielu elementów. W zależności od wybranej konfiguracji nie wszystkie elementy będą dołączone do Twojego zamówienia.
Terano dane techniczne – elementy opcjonalne
System szklanych drzwi przesuwnych

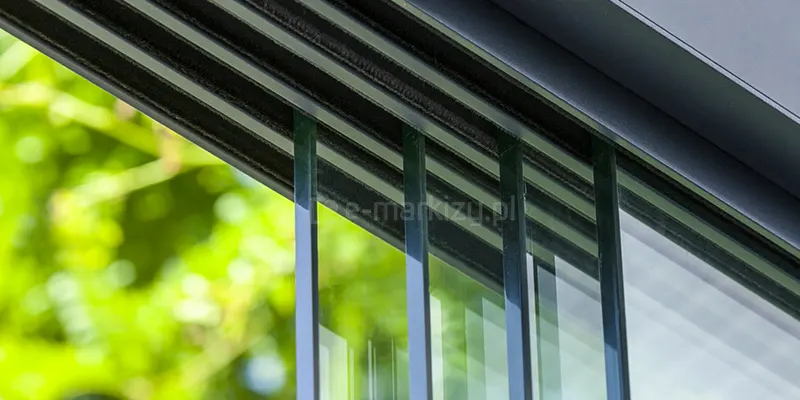

Szklane drzwi przesuwne to idealne rozwiązanie, gdy chcemy osłonić taras przed podmuchami wiatru oraz zapewnić w środku komfort termiczny, ale nie chcemy stosować rozwiązań na stałe. Panele przesuwne ze szkłem bezpiecznym dostępne są w systemach na jednej, dwóch lub nawet sześciu szynach i można je zamontować zarówno od frontu, jak i po bokach zadaszenia. Do zabudowy boku wymagany jest wcześniejszy montaż klinu bocznego, do którego aluminiowej ramy montowana jest prowadnica górna.
Należy pamiętać, że przy zastosowaniu pojedynczej szyny, panele szklane nie będą na siebie nachodzić. Szerokość szklanego systemu przesuwnego mierzona jest od podpory do porpory lub od podpory do ściany. Jeden panel szklany posiada zawsze szerokość 980mm. W zależności od powierzchni, którą chcemy osłonić, nadmierną przestrzeń można wypełnić dodatkowym słupkiem, albo zamontować dłuższy system szyn, sprawiając tym samym, że panele szklane będą na siebie bardziej zachodziły.
Przestrzeń między panelami szklanymi jest uszczelniana za pomocą tzw. „listwy pogodowej”, a specjalne profile w kształcie litery „U” pozwalają na estetyczne połączenie systemu drzwi z podporą zadaszenia.
Wypełnienia do zabudowy bocznej

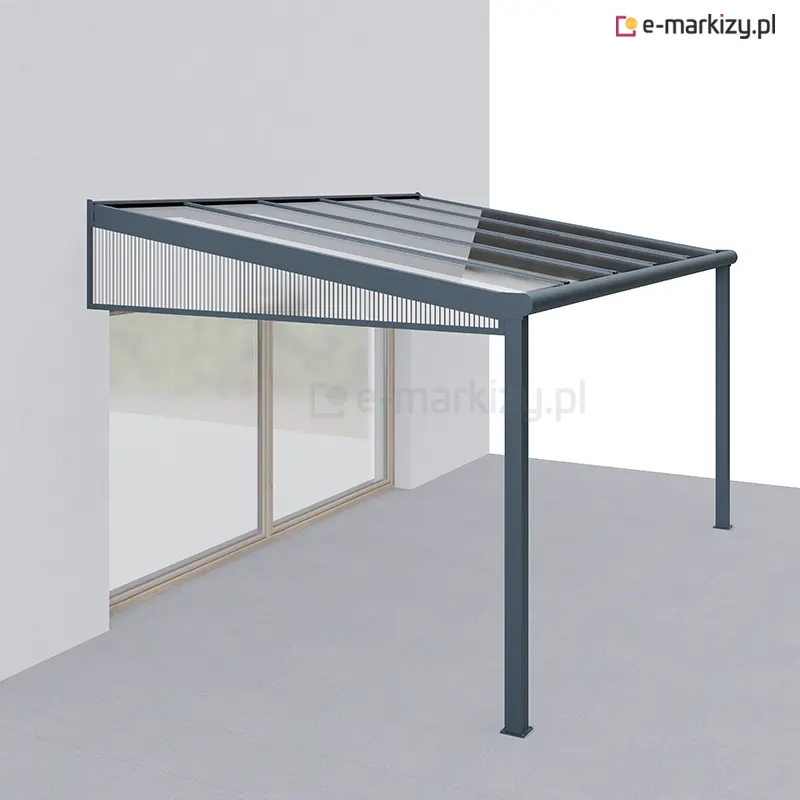

• Klin poliwęglan (zbliżony do trójkąta) do palisady
Klin do palisady służy do zastosowania w przypadku, gdy chcemy dołożyć go do istniejącej palisady np. płotu, wypełnienia itp. Klin występuje również w kilku kolorach konstrukcji (np. biały, antracyt, czarny), w zależności od wyboru koloru zadaszenia.

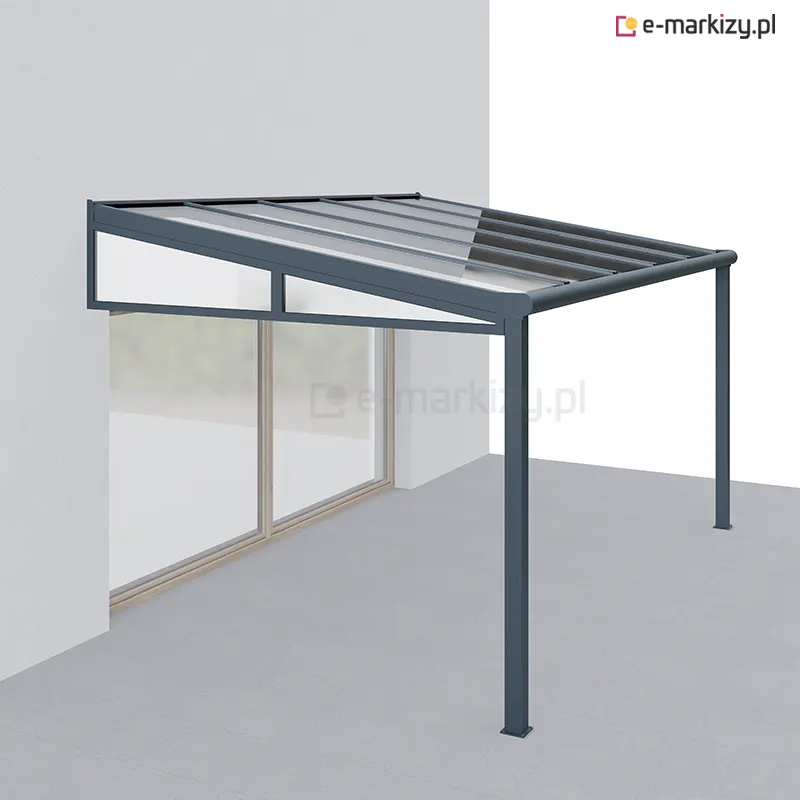

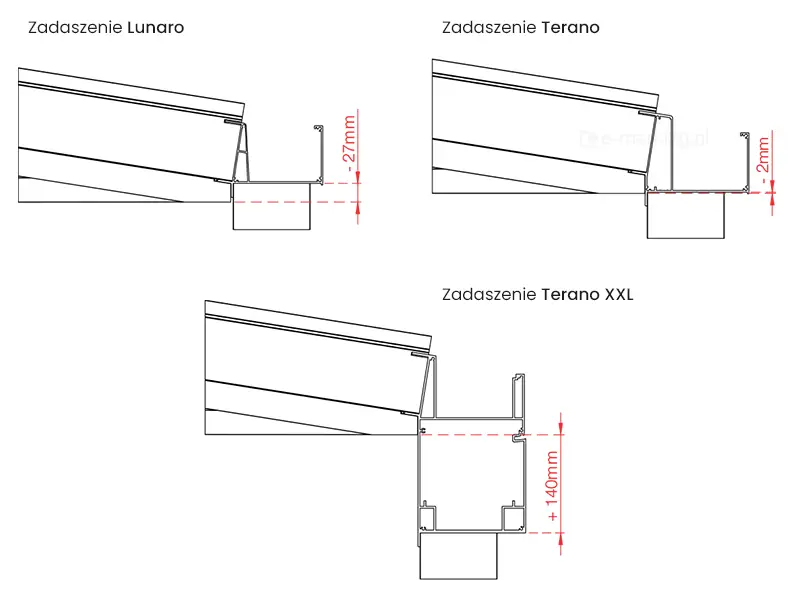

• Klin szkło
Klin w formie trójkąta z wypełnieniem ze szkła przejrzystego – bezbarwnego. Występuje w kilku kolorach konstrukcji (np. biały, antracyt, czarny) w zależności od wyboru koloru zadaszenia. Służy głównie do zabudowania boków zadaszenia np. ściankami przesuwnymi, roletami itp. Strona klinu jest uniwersalna, prawa lub lewa strona jest zamienna. Dolna część klina mocowana jest na poziomie dolnej części rynny zadaszenia. W przypadku wyboru tej opcji, do zamówienia dołączana jest matowa folia zabezpieczająca do zwiększenia prywatności. Należy ją samodzielnie przylepić podczas montażu.
• Ściana stała z poliwęglanu
Ściana boczna z poliwęglanu pozwala na całkowite zamknięcie boku konstrukcji. W zależności od miejsca montażu, panele z poliwęglanu komorowego przepuszczają około 50% światła słonecznego. Do montażu paneli bocznych nie jest wymagany np. klin ze szkła. Wysokość systemu dobierana jest do wysokości podpory wskazanej we wcześniejszym kroku.
