Żaluzje Fasadowe C50 – Dane Techniczne
Żaluzje Fasadowe C50 Dane Techniczne
Żaluzje Fasadowe C50 – Dane Techniczne
Żaluzja fasadowa C50L Selt, w odróżnieniu od tradycyjnych rozwiązań na rynku, posiada pióra o zwiększonej sztywności, co pozwala na stosowanie jej zarówno wewnątrz, jak i na zewnątrz. Płynne sterowanie kątem pochyłu lameli daje możliwość swobodnej regulacji natężenia światła w zależności od indywidualnych oczekiwań, poprawiając tym samym komfort użytkowania pomieszczenia.

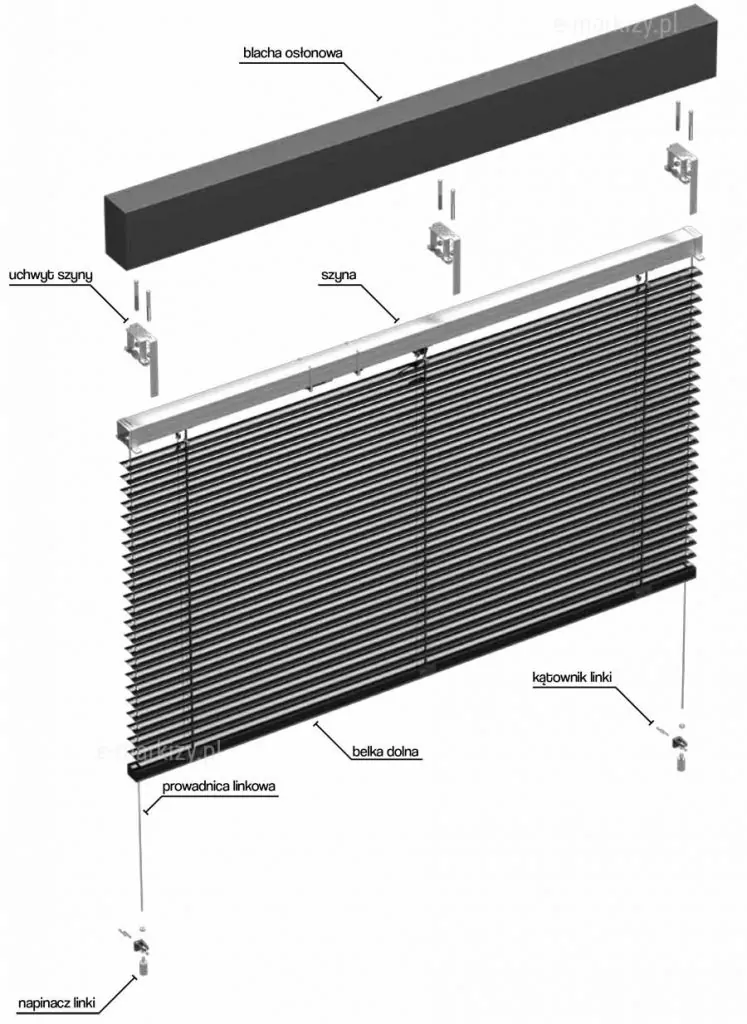

Żaluzje fasadowe C50 dane techniczne – komponenty:
– uchwyt szyny
– blacha osłonowa
– szyna
– kątownik linki
– napinacz linki
– prowadnica linkowa
– belka dolna

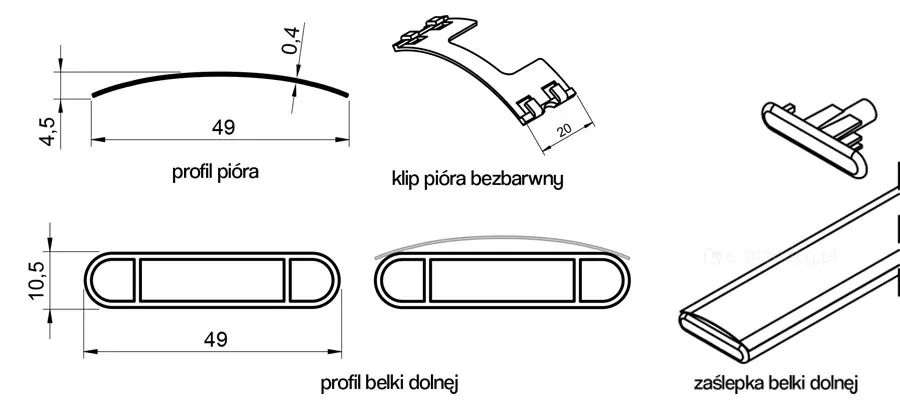

Profil i pióra lameli C50
– Profil pióra
– Klip pióra
– Profil belki dolnej
– Zaślepka belki dolnej
Lamele w kształcie litery C o szerokości 49 mm i grubości 0,4 mm
Rodzaje blach osłonowych do żaluzji C50L
bez blachy osłonowej
Zobacz informacje o blachach osłonowych
Wysokość zwiniętej żaluzji i blachy osłonowej
H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 120 do 170mm)
Uchwyt główny blachy osłonowej
Szczegółowe wymiary uchwytu głównego blachy osłonowej

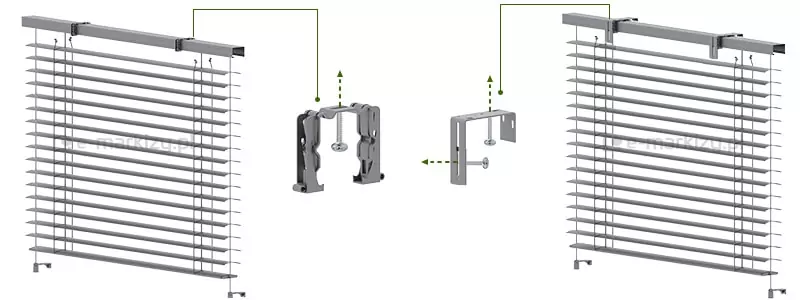

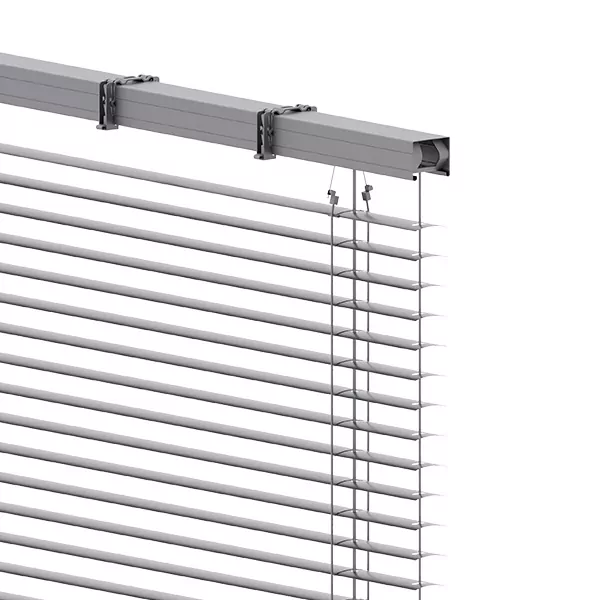

Montaż żaluzji bez blachy osłonowej
– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej
Uchwyt szyny głównej żaluzji
Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty).
Standardowy uchwyt używany jest przy sterowaniu ręcznym.

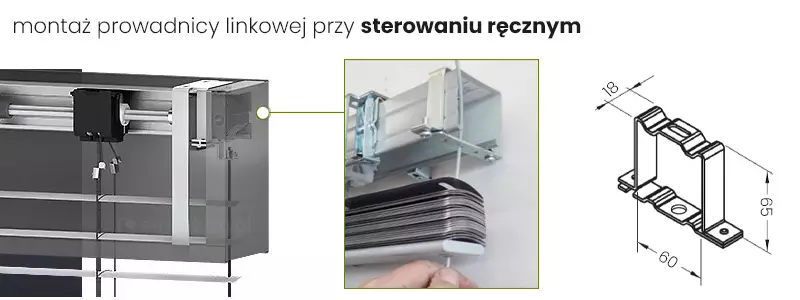

Uchwyt górny prowadnic linkowych przy napędzie ręcznym

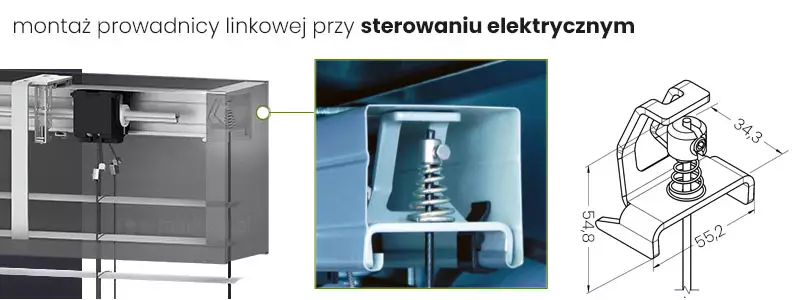

Uchwyt górny prowadnic linkowych przy napędzie elektrycznym
System mocowania linki – kątownik napinający
Sterowanie żaluzjami ręcznymi
Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.
Sterowanie żaluzjami elektrycznymi
Żaluzja fasadowa z napędem elektrycznym jest kontrolowana bezprzewodowo lub bezprzewodowo. Kabel zasilający od silnika jest wyprowadzony 2 m na zewnątrz i znajduje się w przybliżeniu na środku systemu, można go dowolnie łączyć z prawą lub lewą stroną żaluzji.
Sprawdź informacje o napędach do żaluzji fasadowych
Sprawdź informacje o automatyce
Żaluzje fasadowe C50L
Zastosowanie:
Żaluzje C50L są przeznaczone do użytku zarówno na zewnątrz, jak i wewnątrz budynków mieszkalnych i biurowych.
Właściwości produktu:
- Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach oraz wewnątrz.
- Ograniczają dostęp światła słonecznego do pomieszczenia.
- Zwiększają udział światła rozproszonego w pomieszczeniu.
- Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
- Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
- Obudowa szyny głównej poprzez blachy osłonowe w 2 typach (1A lub 4B), w tym do montażu podtynkowego,
- Opcja tworzenia dowolnej ilości modułów,
- Ograniczają przenikanie hałasu do wnętrza budynku.
- Nie wydzielają toksycznych substancji w trakcie eksploatacji.
- Płaska konstrukcja lameli pozwala na zmniejszenie łącznej wysokości pakietu
- Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
- Silniki posiadają stopień ochrony obudowy IP 54. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na
- każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
- Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
- Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
- założeniu, że są prawidłowo eksploatowane.
- Napęd elektryczny lub ręczny (korbowy).
- Kolorystyka: RAL, FSM.
PARAMETRY TECHNICZNE – Żaluzje C50L – Dane techniczne
Maksymalna szerokość: 3 m (2,4 m – na zewnątrz)
Maksymalna wysokość: 3 m (2,4 m – na zewnątrz)
Szerokość listew: 49 mm
Wysokość listew: 4,5 mm
Grubość lameli: 0,4 mm
Wysokość blach osłonowych: 120, 150, 170 mm
Szerokość pokrywy: 102 mm
Napęd elektryczny, parametry silnika:
Temperatura pracy od -10 ° C do + 40 ° C
Napięcie zasilania 230 V ~ 50 Hz
Moc od 93 W do 115 W (w zależności od typu silnika)
Pobór mocy od 0,4 A do 0,5 A (w zależności od typu silnika)
Klasa ochrony IP 44, IP54
Ciągły czas pracy od 5 do 6 minut (w zależności od typu silnika)
Moment obrotowy 6 Nm
Prędkość obrotowa od 24 obr / min do 26 obr / min (w zależności od typu silnika)
Napęd ręczny, korba:
Długość: 2/3 wysokości systemu
Kolor konstrukcji: RAL,FSM
Zastosowanie: zewnętrzna lub wewnętrzna
DEKLAROWAN WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –
Deklaracja wykonania: 78 / ŻF / 2016
Klasa odporności na obciążenie wiatrem 0 (< 75 Pa)
