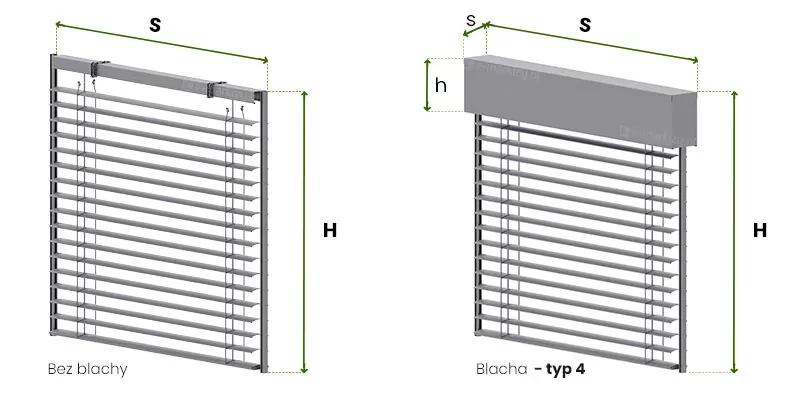

S – Szerokość całkowita do 4500 mm
* wyjątek stanowi wariant z prowadnicami podtynkowymi, gdzie podajemy szerokość między prowadnicami.
W – Wysokość całkowita do 5000 mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej
Jest możliwość zestawienia komponentów z pokrywami bocznymi, daszkiem i pokrywą tylną.
Niezależnie od rodzaju blachy osłonowej lub jej braku, wymiary określamy jako wymiary całkowite

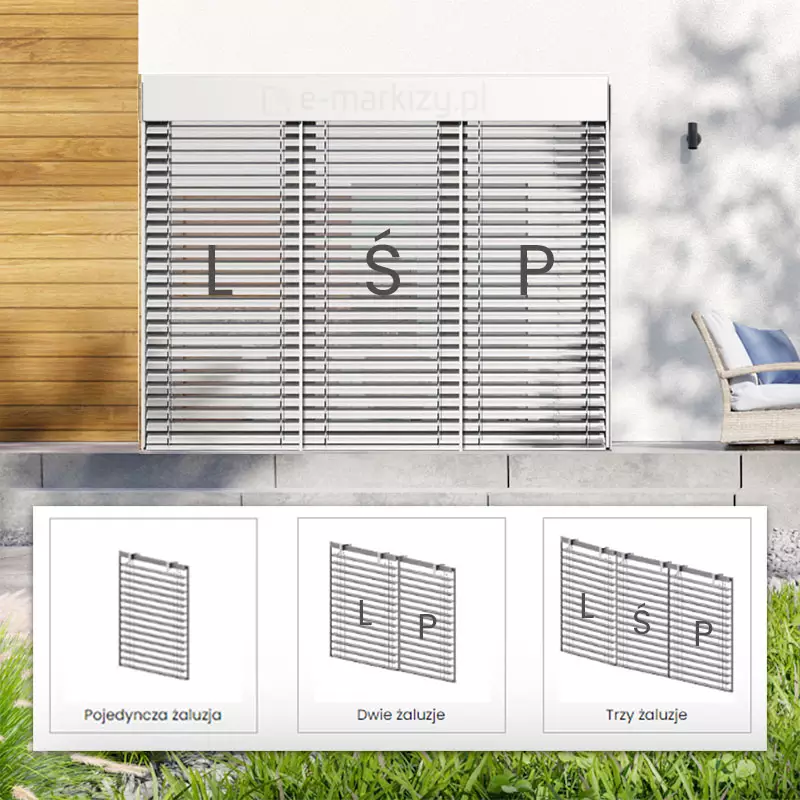

L – Lewa żaluzja
Ś – Środkowa żaluzja
P – Prawa żaluzja
Żaluzje fasadowe – widok z zewnątrz
• pojedyncza żaluzja na standardowych uchwytach
• połączenie dwóch żaluzji na wspólnych uchwytach modułowych
• połączenie trzech żaluzji na wspólnych uchwytach modułowych

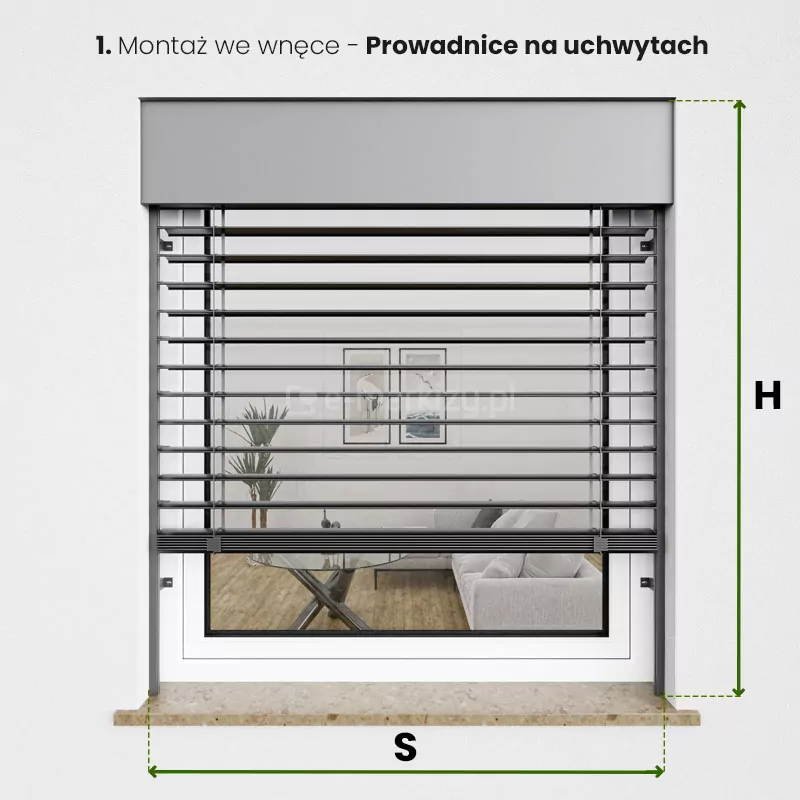

1 – przykład Pomiaru – prowadnice listwowe na uchwytach kątowych. Montaż we wnęce, prowadnice na uchwytach do ramy okna, blacha zabudowana lub niezabudowana
2 – przykład Pomiaru – prowadnice listwowe bez uchwytów. Montaż we wnęce, prowadnice bez uchwytów ramy okna, blacha zabudowana lub niezabudowana

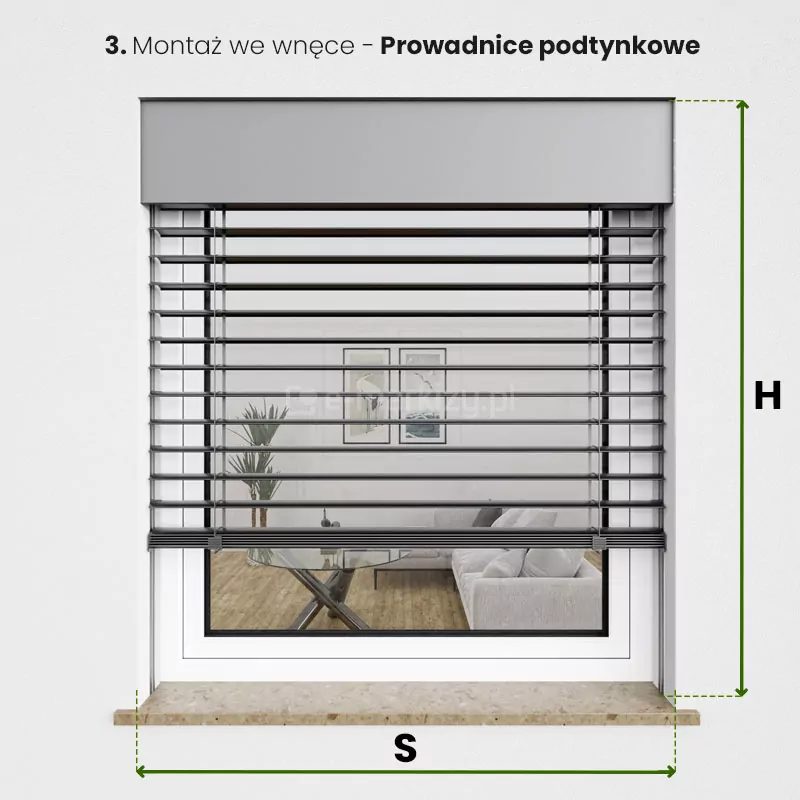

3 – przykład Pomiaru – prowadnice podtynkowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana
4 – przykład Pomiaru – prowadnice ościeznicowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana

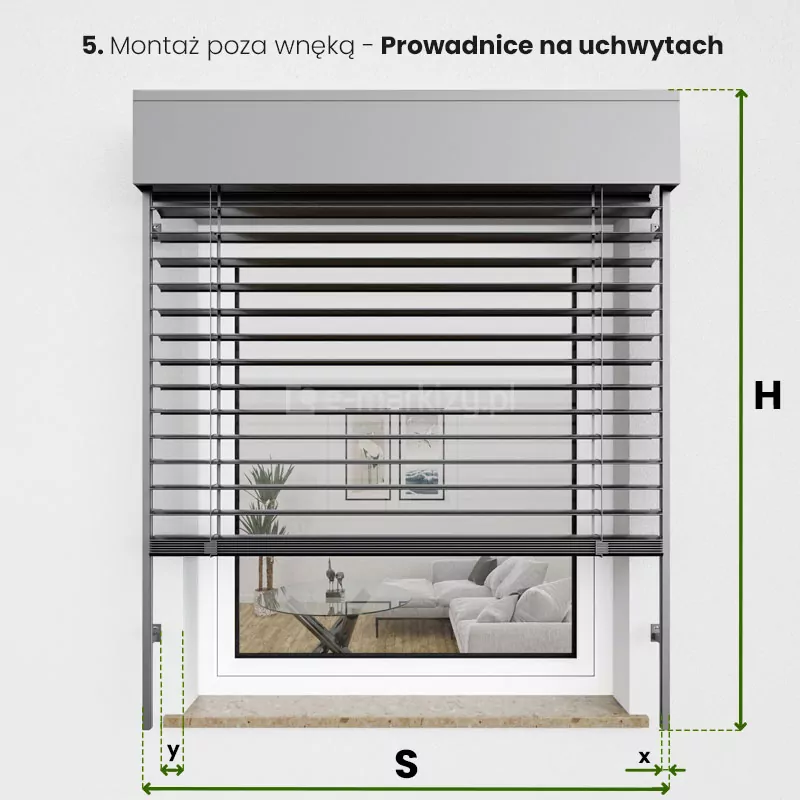

5 – przykład Pomiaru – prowadnice listwowe na uchwytach prostych. Montaż poza wnęką, prowadnice na uchwytach do fasady budynku, blacha zabudowana lub niezabudowana

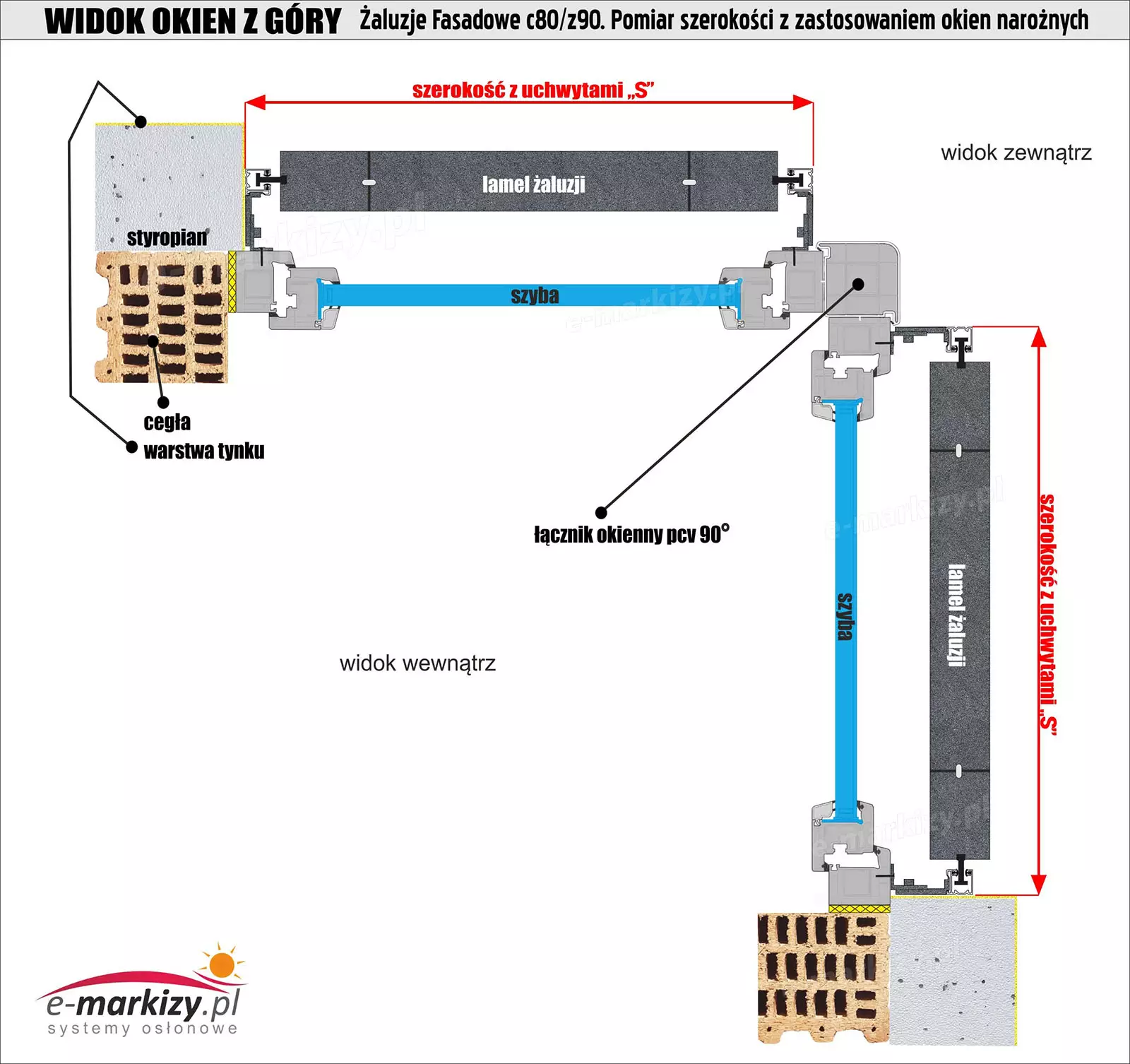

6 – przykład Pomiaru – prowadnice listwowe. Montaż we wnęce na oknie narożnikowym, blacha zabudowana lub niezabudowana
